【autoCAD习题 3】解题

xxggmmxx

【autocad习题3】答案：
1、 外围周长 = 317.3097mm
2、 扣2小圆后总面积 = 5736.5331mm2
3、 A点至B点直线距离 = 100.5762mm，就是(B)
4、 C点至D点的直线距离 = 71.7711mm
5、 D点至E点的直线距离 = 116.2825mm，就是(C)

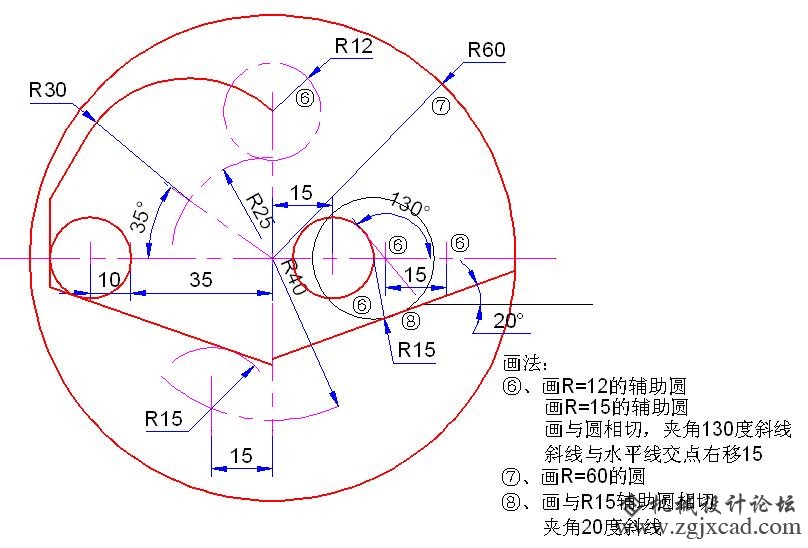

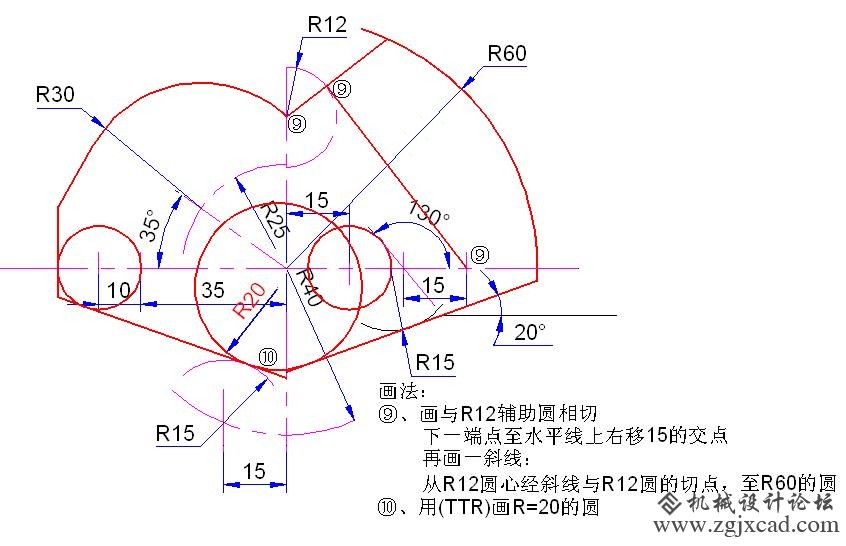

【autoCAD习题3】解题要点、制图步骤：








原题http://www.zgjxcad.com/thread-10426-1-1.html
