经常碰到有的会员，特别是初学者，会问到如何打印，如何加图框，如何按比例出图……。

利用“布局出图”，也是学习和使用CAD制图的一个不可或缺的重要部分。一张图画好了，不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。有好多会员，不会用布局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。

在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有很多会员询问：如何打印、如何加图框等。由此求助的会员很多，一个个回答也没那么多的精力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加了怎样在布局里给转换好的三视图加图框及打印的方法。

在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是给大家提供了一种方法的方向，大家可以举一反三，再行细究。就像学校的老师授课，不可能将每道练习题都详细讲解一遍。正所谓“师傅带进门，修行靠自身”。因此，希望大家在我的教程的大方向下，再自行研究适合自己的步骤及方法。

本“布局打印”的方法，适用各个CAD版本。

好了，言归正传，下面就开始“布局打印”的教程。

一、准备工作：

1、每次新装CAD，或换CAD的版本，或换打印机，都要重新设置一下。

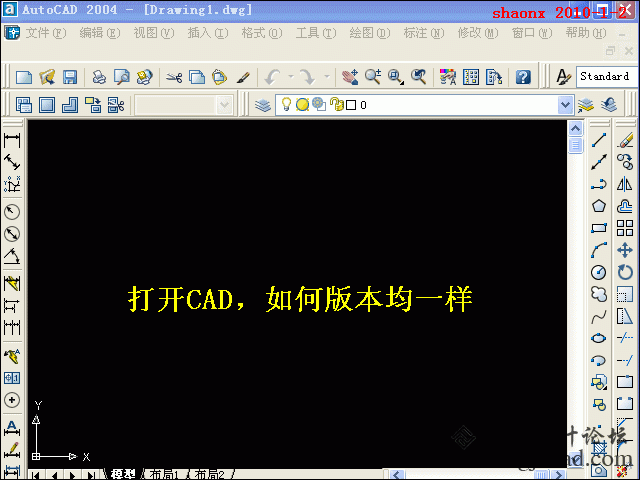

打开装好的CAD，已经说过了，本方法适用于各个版本，我这里用CAD2004版本
为例，因本人用了好多年，还是比较喜欢此版本。

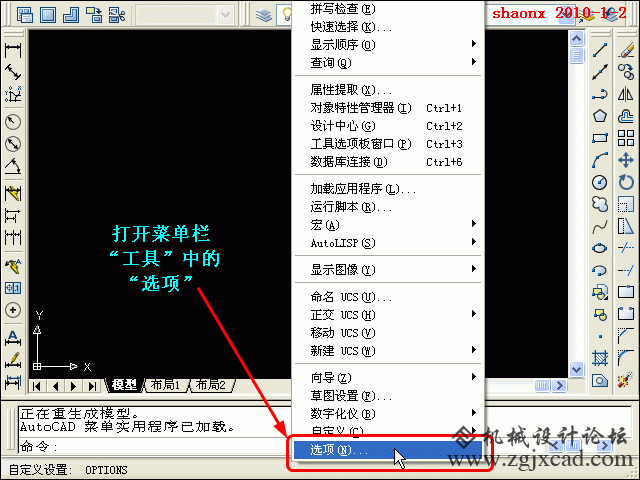

2、打开菜单栏“工具”→“选项”。
CAD有好多的基本设置都是在这里面，大家有空可以多研究一下。

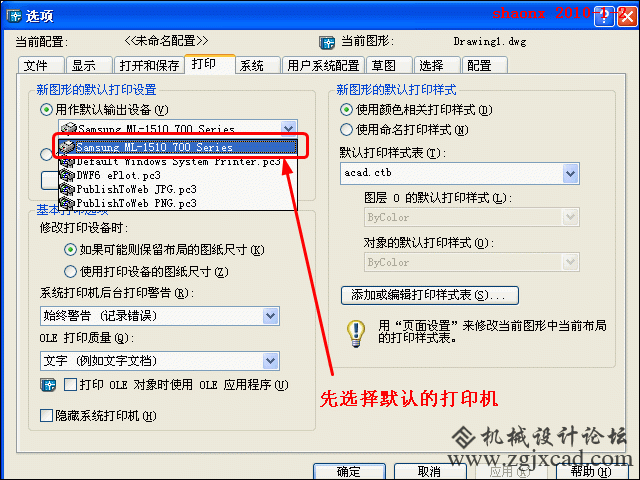

3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。

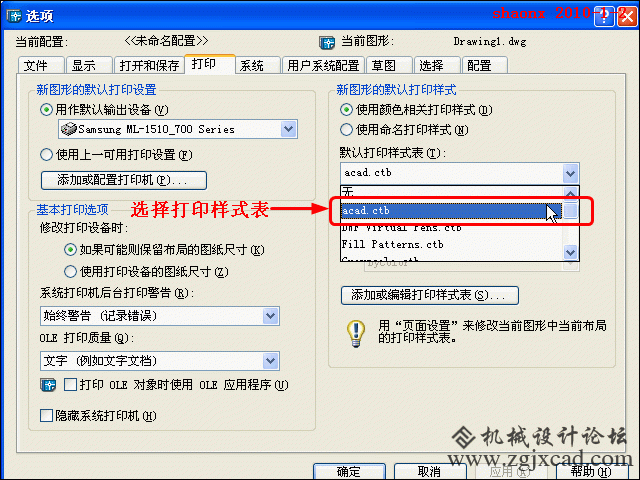

4、接着，选择默认的“打印样式表”。




5、“打印样式表”选好后，如果是进行彩色打印，就点击下面的“确定”即可
完成打印设置。

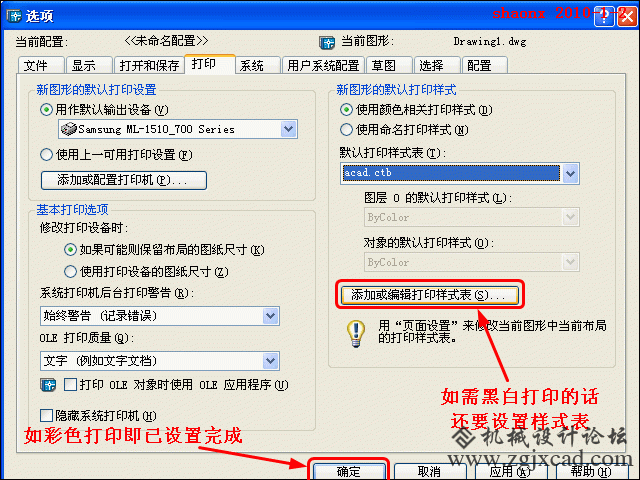

有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击
“添加或编辑打印样式表”按钮。

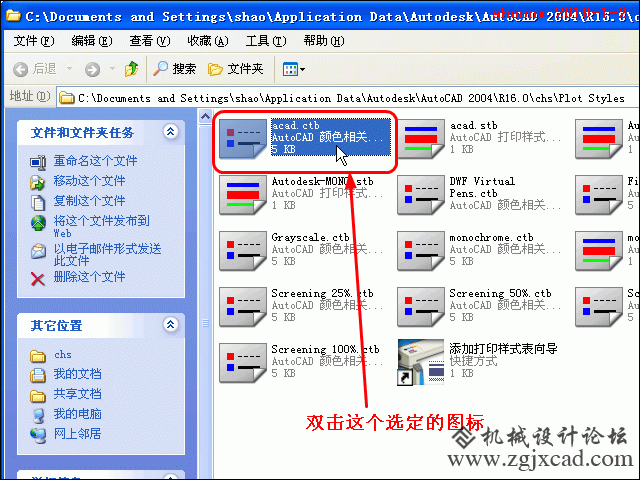

6、在点击了“添加或编辑打印样式表”按钮后，会自动进入到样式表所在的文件
夹，双击我们选中的这个打印样式。

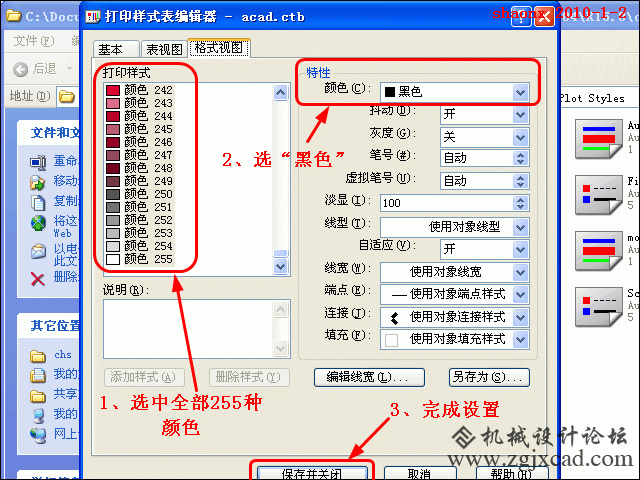

7、在弹出的“打印样式表编辑器”中，选择“格式视图”，在对话框的“打印样
式”里，选中全部255种颜色，在“特性——颜色”中，选中“黑色”，点击最下
面的“保存并关闭”的按钮退出样式编辑。

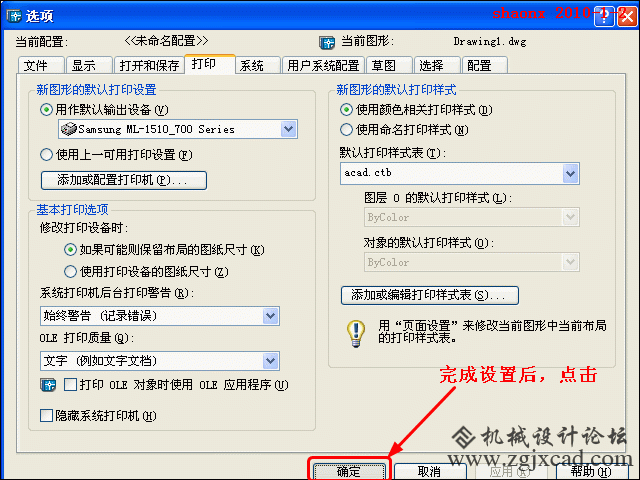

8、打印的设置全部完成后，点击最下面的“确定”按钮退出。
