仅使用AutoCAD内置的命令如何画出如下两幅简单的图

查看: 663|回复: 0

该用户从未签到

发表于 2013-2-4 19:16:58 | 显示全部楼层 |阅读模式

关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

仅使用autocad内置的命令如何画出如下两幅简单的图

图纸的截图如下：

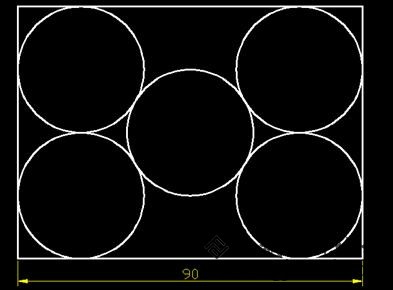

第1张图：

每2张图

根据图中仅有的尺寸作图
仅仅是作图，不能用计算的方法得到。

我想了很久没想出来。

能不能给出指导步骤。
在此先谢谢大家，
