【autoCAD习题 7】解题

[复制链接]

查看: 1073|回复: 0

sfyhip

该用户从未签到

发表于 2013-2-3 20:01:31 | 显示全部楼层 |阅读模式

关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

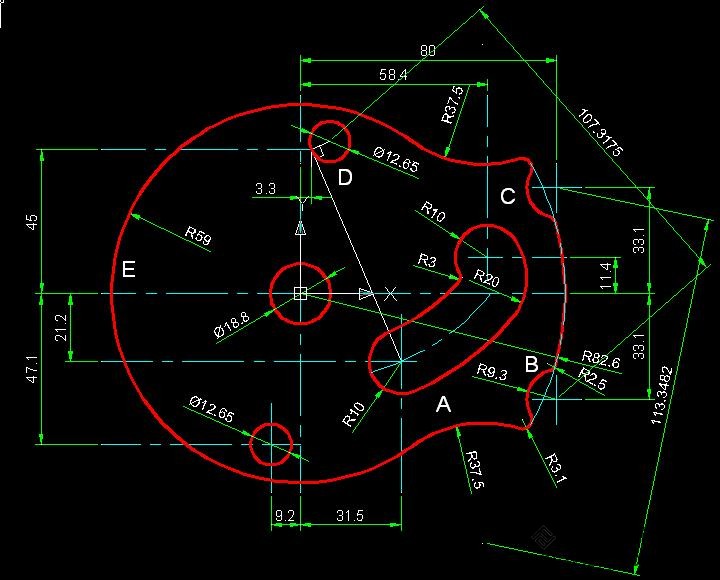

【autocad习题7】答案：
1. E圆弧之起/终点角度近似值 = 54/306，就是（A）
2. 扣除所有内孔后之净面积 = 11113.3616mm2
3. A圆弧圆心至C圆弧圆心之距离 = 113.3482mm
4. B圆弧圆心至D圆圆心之距离 = 107.3175mm
5. 此图形质心在X方向之近似值 = 6.52，就是（D）

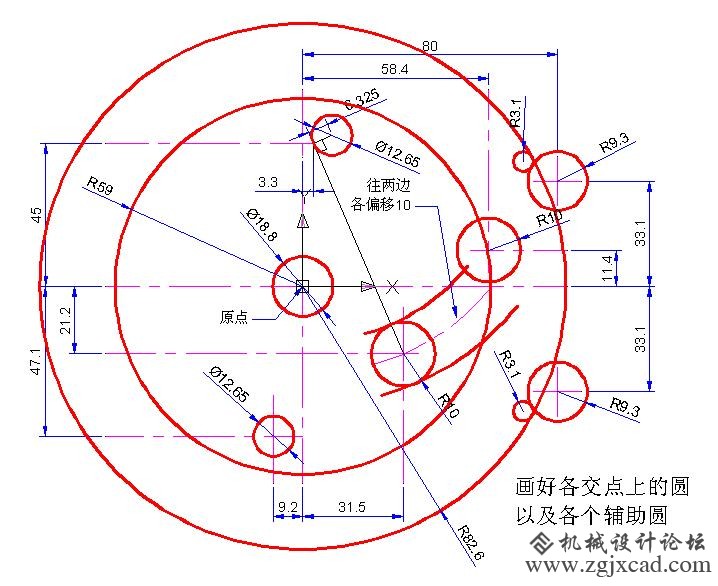

【autoCAD习题7】解题要点、制图步骤：
本题主要是训练画圆的方法。

原题http://www.zgjxcad.com/thread-10274-1-1.html
