【autoCAD习题39】解题

[复制链接]
查看: 1057|回复: 1
tgj0g125

该用户从未签到
发表于 2013-2-3 16:24:16 | 显示全部楼层 |阅读模式
关注机械设计论坛微信公众平台，直接获取网盘资源下载链接

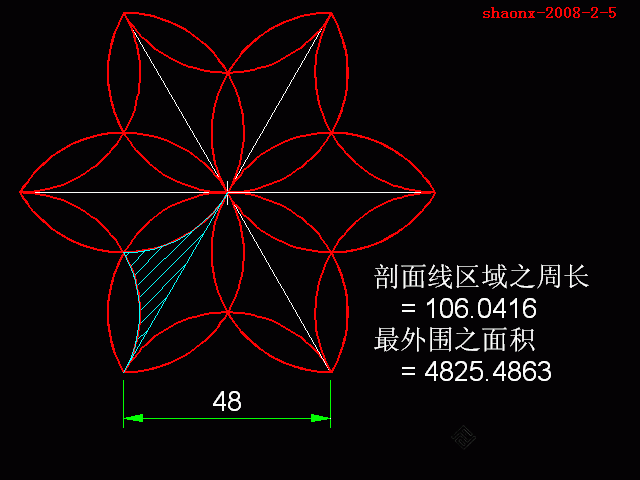

【autocad习题39】标准答案：
1. 剖面线区域之周长 = 106.0416，就是(B)
2. 最外围之面积 = 4825.4863，就是(C)


【autoCAD习题39】解题思路：

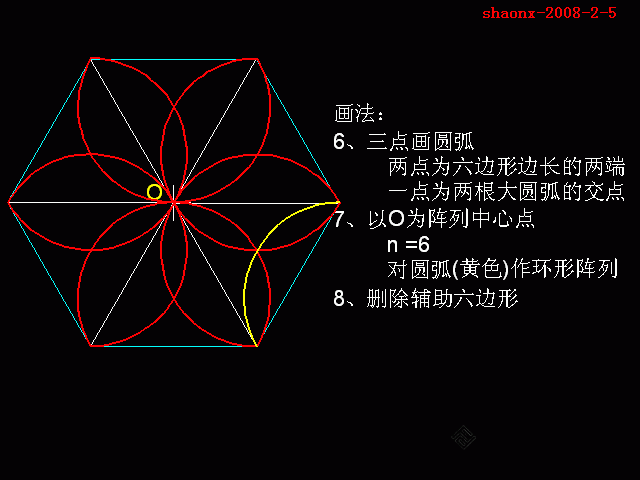

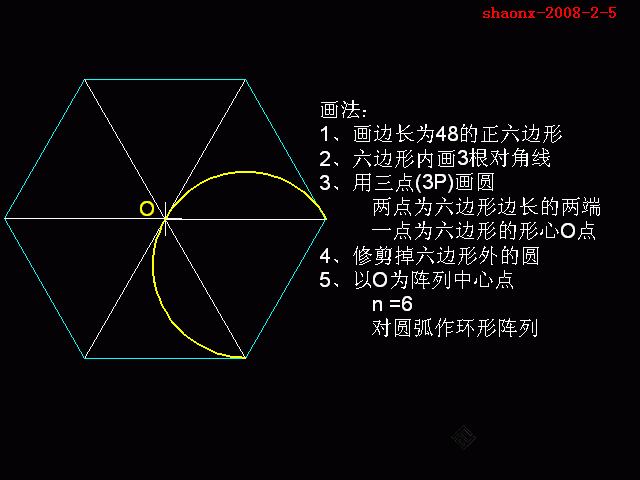

本题比较简单，是练习多边形内圆弧的画法，在动画演示里，是另一种画法。




回复

使用道具 举报

初学者
  • TA的每日心情
    难过
    2013-4-27 08:59

    • 签到天数: 2 天

    [LV.1]初来乍到
    发表于 2013-4-27 08:58:01 | 显示全部楼层
    不错啊，听好看的继续努力
