【autoCAD习题36】解题

逐浪猎人 · 发表于 2013-2-3 16:24:16

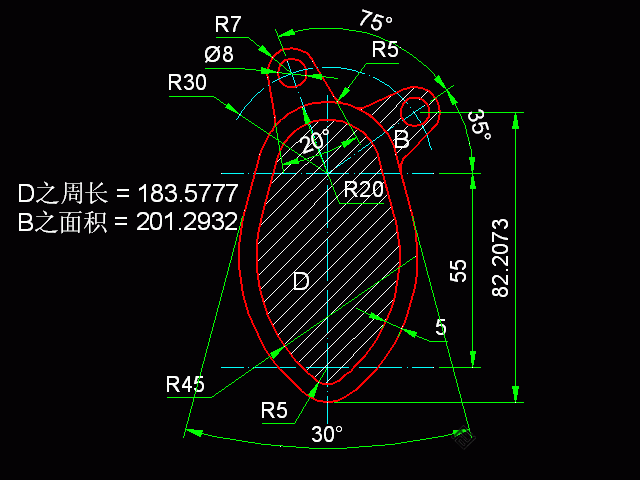

【autocad习题36】标准答案：
1. A距离 = 82.2073，就是(A)
2. 剖面线区域D所为成之周长 = 183.5777，就是(C)
3. 剖面线区域B之面积 = 201.2932，就是(C)

【autoCAD习题36】解题思路：

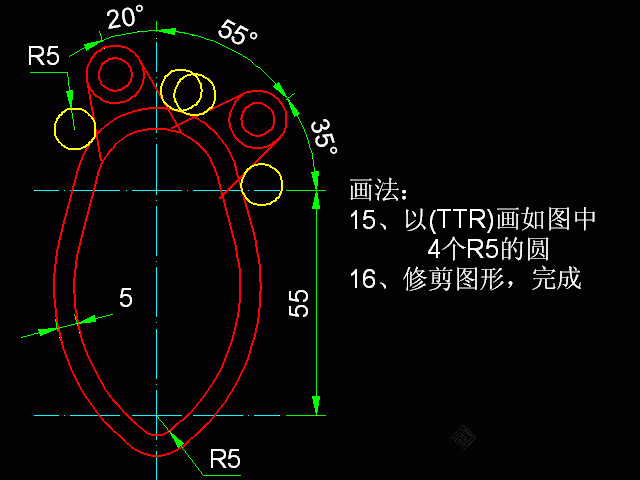

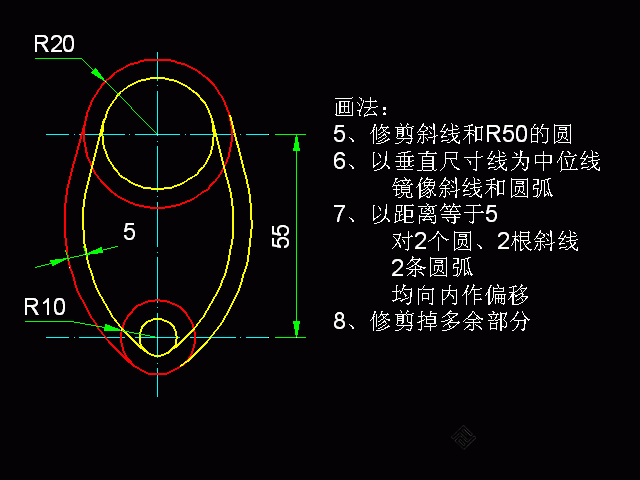

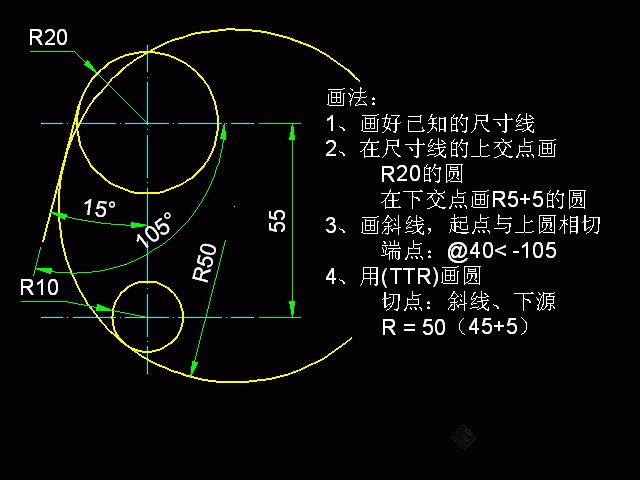

本题的关键是画一边为相切的斜线，偏移以及复制旋转的画法。

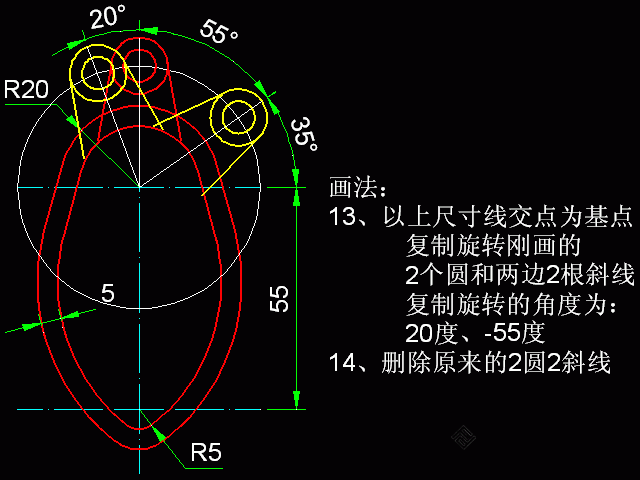

有关“夹点法”复制旋转的方法，在解题动画里有介绍其的用法。
