【autoCAD习题33】答案、解题思路、动画演示

[复制链接]
查看: 879|回复: 0

该用户从未签到

发表于 2013-2-3 16:24:16 | 显示全部楼层 |阅读模式

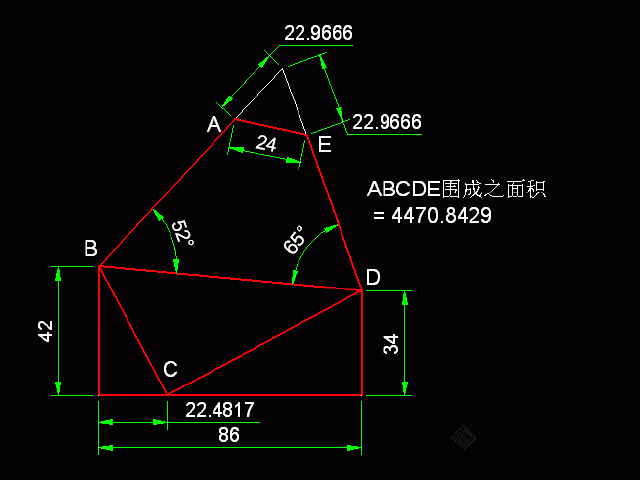

autocad习题33】标准答案:
1. a之长度 = 22.9666,就是(C)
2. b之距离 = 22.4817,就是(C)
3. ABCDE围成之面积 = 4470.8429,就是(B)


【autoCAD习题33】解题思路:

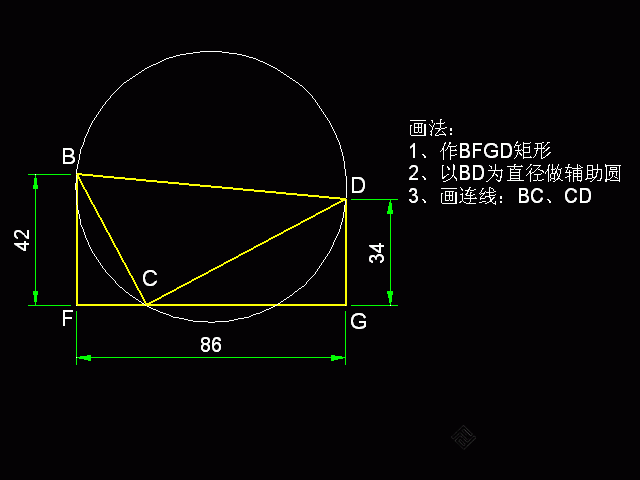

本题的下半部是根据几何定理“弦为直径的圆周角 为90度”。
上半部分是关键:

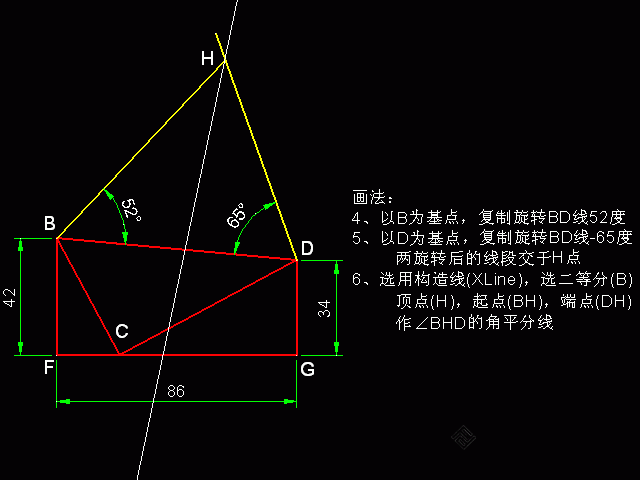

1、复制旋转斜线BD。

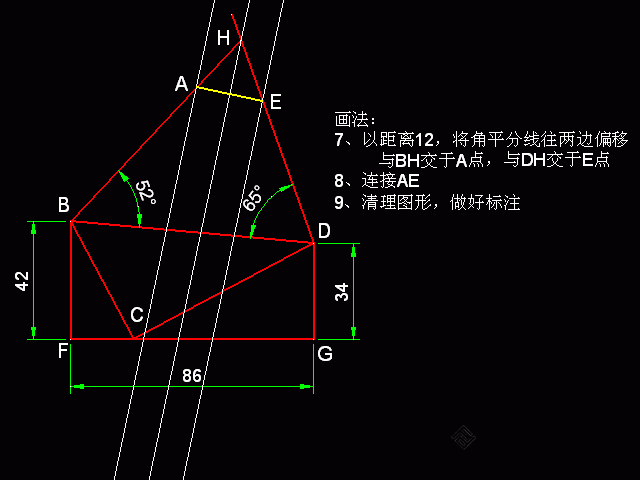

2、要使两个 a 相等,且间隔24。利用角平分线来画。

注:上半部分的绘制在图示与动画演示中是两种绘制方法。
