【autoCAD习题 26】解题
返回列表
发布主题
【autoCAD习题 26】解题
[复制链接]
查看:
1326
|
回复:
1
yuanqiao
yuanqiao
当前离线
积分
54
该用户从未签到
发表于 2013-2-3 16:24:16
|
显示全部楼层
|
阅读模式
关注机械设计论坛微信公众平台，直接获取网盘资源下载链接
【
autocad

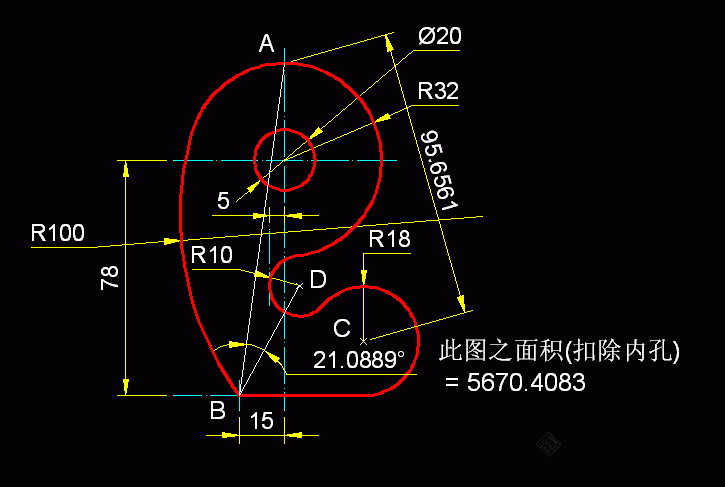

习题26】答案：
1. AC之直线距离 = 95.6561，就是(B)
2. ∠ABD形成之角度 = 21.089，就是(A)
3. 此图围成之面积(扣除内孔) = 5670.4083，就是(A)

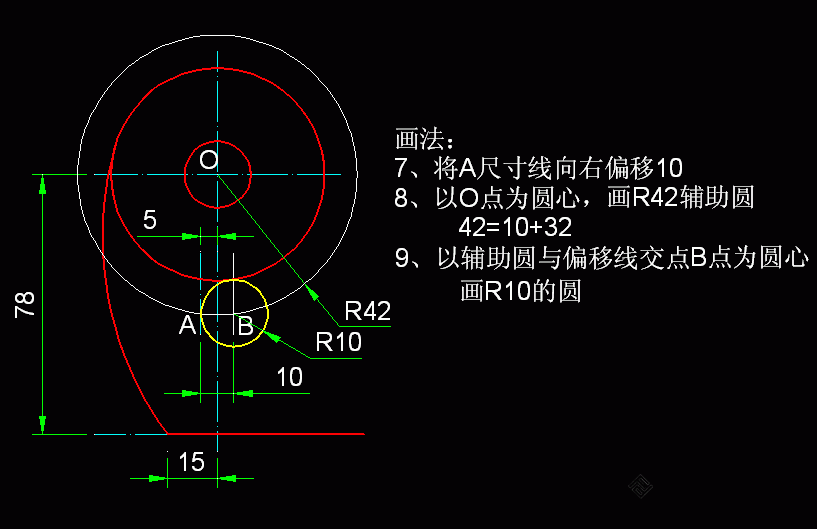

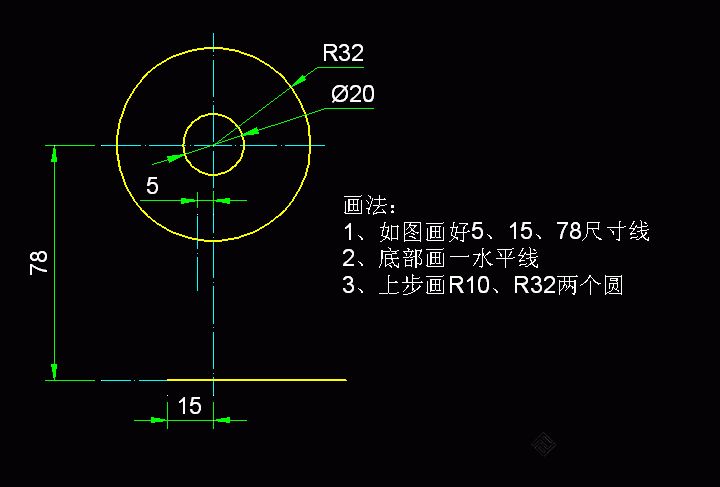

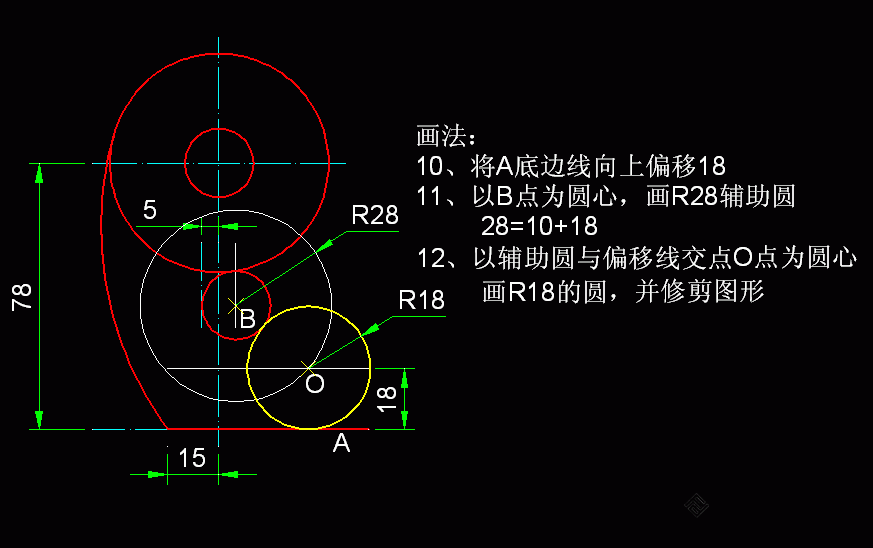

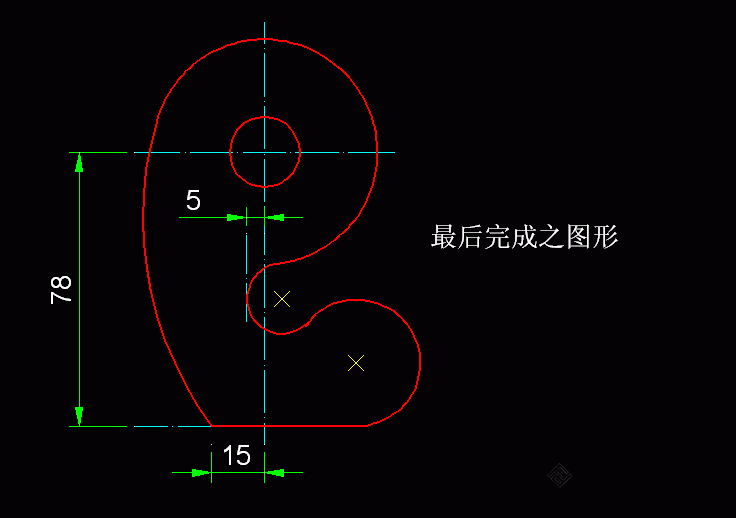

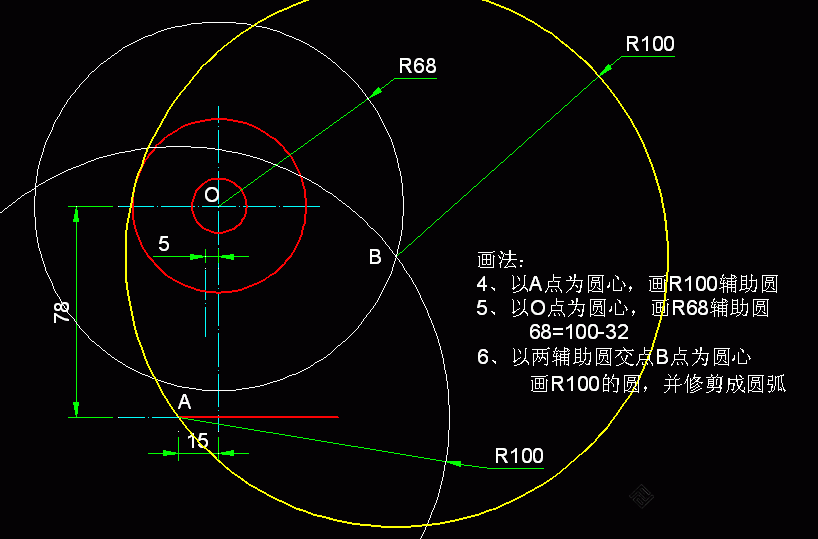

【autoCAD习题26】解题要点、制图步骤：
本题着重训练圆弧的多种画法，特别是一点一相切圆弧。
回复
使用道具
举报
初学者
初学者
当前离线
积分
43
TA的每日心情
难过
2013-4-27 08:59
签到天数: 2 天
[LV.1]初来乍到
发表于 2013-4-27 17:14:42
|
显示全部楼层
好累头疼
回复
支持
反对
