【autoCAD习题100】

yanchuen · 发表于 2013-2-3 15:17:05

本帖最后由一览晴空于 2013-2-23 16:39 编辑

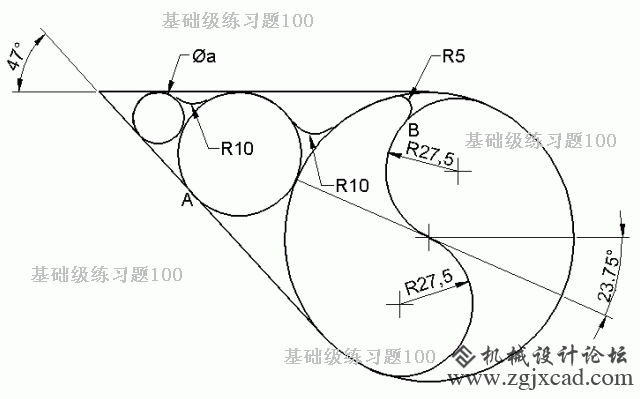

【autocad习题100】

求：
1. a 之直径值为何？
(A) 20.2347 (B) 20.3247 (C) 20.4237
2. AB 直线距离为何？
(A) 86.0089 (B) 86.0098 (C) 86.8009

答案http://www.zgjxcad.com/thread-9832-1-1.html

王浦帅 · 发表于 2013-3-22 15:56:29

自己画了，我这边A的直径为19.94，ab长86.27.以上单位mm.
先画大圆，在画出47°的线，利用相切-相切-相切同时画里面两个圆和半径为10的小圆，然后再画一根辅助线便于画R27.5的圆，接着相切相切半径画R5.
