機構問題求助

ddt730717 · 发表于 2016-6-6 21:58:30

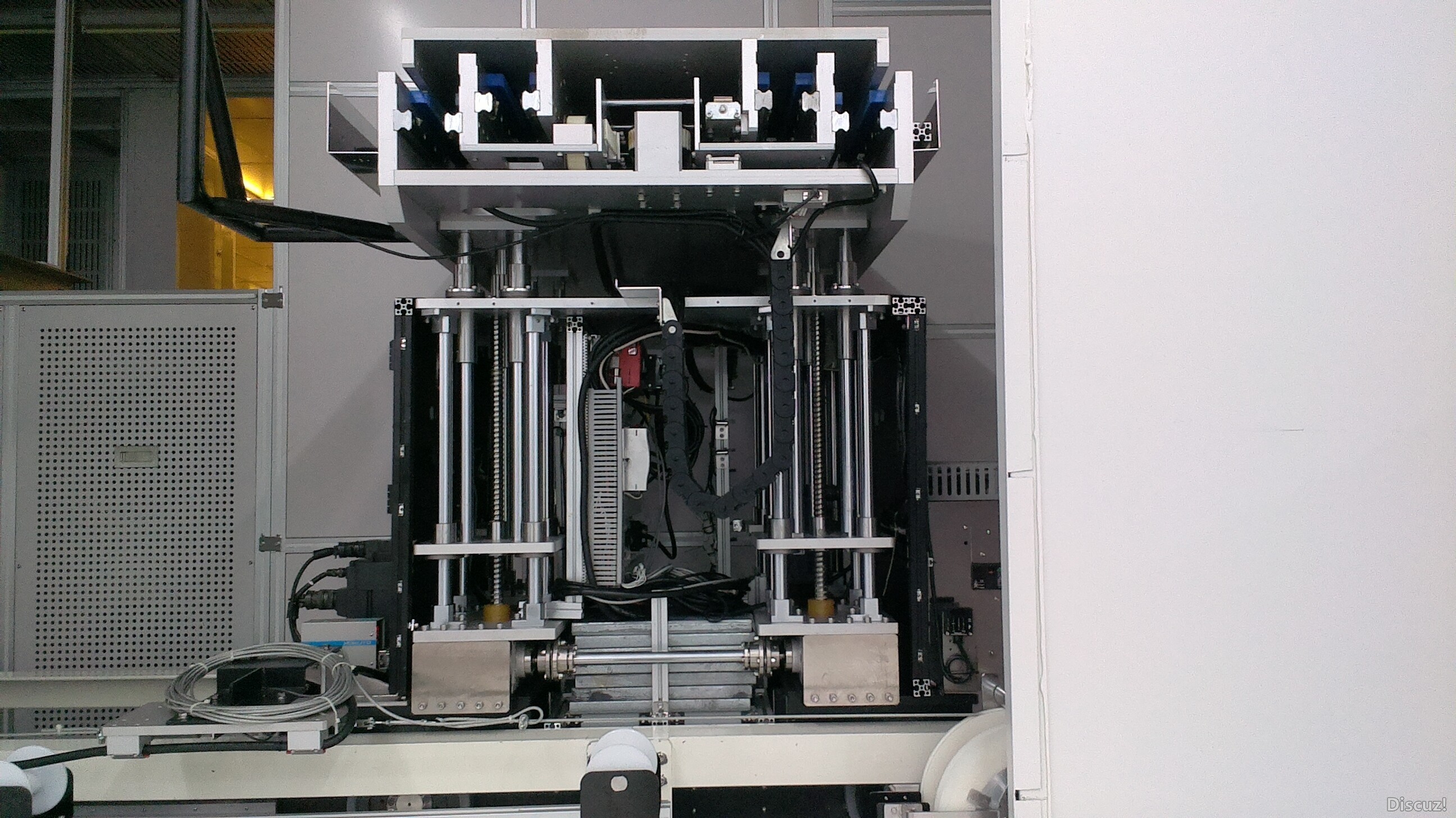

請問各位前輩,圖片中為兩層同步延伸的機構,但我看不懂他是如何同步延伸的,能請各位前輩幫我解說一下嗎??
謝謝!!

guanghua081 · 发表于 2016-6-7 14:01:05

一张图也很难看出来

magic_young · 发表于 2016-7-13 15:29:19

看得不是很清楚，但是上下动应该是丝杆控制的，下面那个横轴的应该是与两丝杆有关吧

qiny2002 · 发表于 2016-7-19 14:11:50

多拍几张，多几个角度。这样一张看不出来
