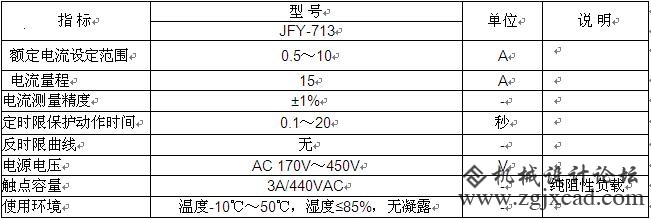

JFY-713系列电动机综合保护器使用说明(V3.0） 一．产品简介 本产品是一款智能型电动机综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。 二．主要功能 1、 电流显示：可显示三相平均电流和A、B、C三相电流。 2、 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调,提供五条反时限曲线。 3、 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。 三．技术指标

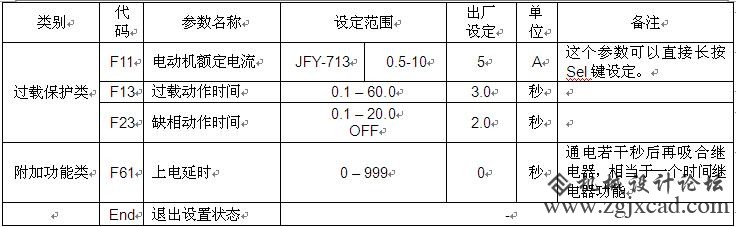

四．操作指南 一、怎样查看A、B、C三相电流？ 正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。 二、怎样设置电动机额定电流值？ 长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。 三、怎样从告警（保护）状态恢复？ 当发生过载、缺相等告警时，会在显示屏上闪烁显示“过载”、“缺相”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。 四、怎样设置参数？ 在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部 参数代码如下表所示：

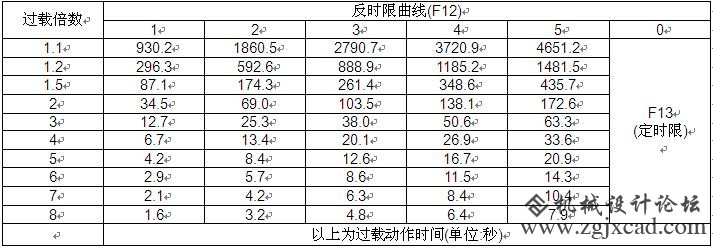

■ 基本工作原理 电流检测 通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。 过载保护 过载保护可分为定时限保护和反时限保护两种模式，JFY-701.JFY-713只有定时限模式，JFY-702、704、706、708可通过设置参数F12选择定时限或反时限模式。 定时限模式 当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。 反时限模式 过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-702、704、706、708均提供5 条反时限曲线，见下表：

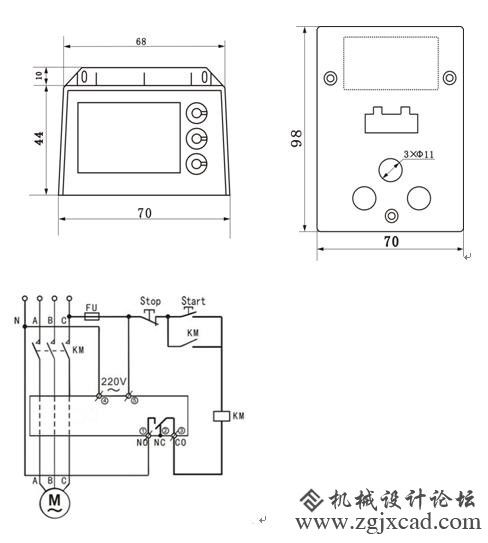

缺相保护 缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。 负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。 自动恢复 保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。 例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。 时间继电器功能 如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。 1. 电动机的三根相线分别穿过A、B、C三个孔 2. 电源接220V或380V都可以，保护器在交流170-450V范围内都可正常工作。如果条件许可，建议尽量使用220V电源。 3. 端子1为内部继电器常开点，2为常闭点，3为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3断，2、3通，通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数F61），1、3通，2、3断，控制接通电动机电源。当发生过载、缺相等故障时，继电器释放，断开电动机电源。 4. 安装尺寸
|
