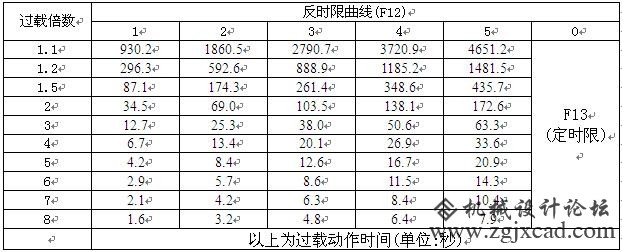

JFY-711电动机综合保护器使用说明 本产品是一款智能型电动机综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。 P主要功能： 1、 电流显示：可显示三相平均电流和A、B、C三相电流。 2、 二次互感: 可外接互感器，实现较大电流的测量。 3、 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式,定时限时间可调,提供五条反时限曲线。 4、 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。 5、 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。 6、 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。 7、 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。 8、 时间继电器功能：作为附加功能，内部集成了一个时间继电器。 P技术指标： 1、额定电流设定范围：0.1～800A 2、电流量程：1000A 3、外接互感器电流比：1～200 4、电流测量精度：±1% 5、定时限保护动作时间：0.1～20秒 6、反时限曲线：5条 7、电源电压：AC220V 8、输出触点容量：2A/440VAC（纯阻性负载） 9、使用环境：温度-20℃～70℃，湿度≤85%，无凝露 & 操作指南 一、怎样查看A、B、C三相电流？ 正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。显示“OL”表示溢出。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。 二、怎样设置电动机额定电流值？ 长按“Sel”键2秒，液晶显示“电流设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。 三、怎样从告警（保护）状态恢复？ 当发生过载、缺相或三相不平衡等告警时，会在液晶显示屏上闪烁显示“过载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。 四、怎样设置参数？ 在显示电流的状态下，长按“5”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部参数代码如下表所示： T 基本工作原理 $电流检测 通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。 $过载保护 过载保护可分为定时限保护和反时限保护两种模式，可通过设置参数F12选择定时限或反时限模式。 定时限模式： 当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。 反时限模式： 过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，见下表：

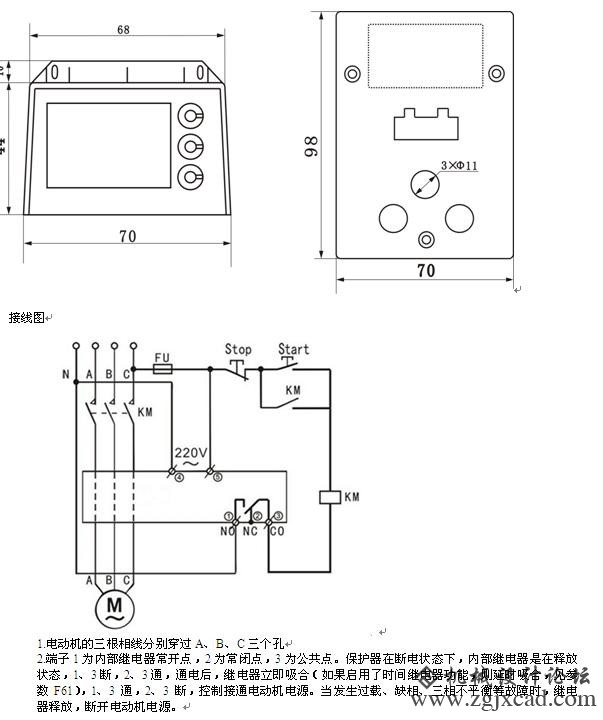

$三相不平衡保护 三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。 当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。 电流小于0.5A时，不进行三相不平衡检测，防止在电机断电状态产生误动作 。 $缺相保护 缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。 负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。 $自动恢复 保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。 例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。 $时间继电器功能 通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。 $外接互感器电流比 通过设定参数F19，可启用二次互感。当使用800：5的线圈时，F19应该设定为160；当使用500：5的线圈时，F19应该设定为100。 电动机的三根相线分别穿过三个互感线圈，三个互感线圈接线端子引线A、B、C分别穿过保护器的三个孔（如图所示）。 1. 端子1为内部继电器常开点，2为常闭点，3为公共点。保护器在断电状态下，内部继电器是在释放状态，1、3断，2、3通，通电后，继电器立即吸合（如果启用了时间继电器功能，则延时吸合，见参数F61），1、3通，2、3断，控制接通电动机电源。当发生过载、缺相、三相不平衡等故障时，继电器释放，断开电动机电源。在不通电的情况下是23连的，13是断的，在通电后13接，23断 2. 外观尺寸
|
