（上海梦勰）SolidWorks更换文件模板的应用技巧——装配体篇

上海梦勰

一、装配体模板里包括的主要信息
当我们创建一个新的装配体，在solidworks装配体 模板中，通常会含有以下信息：
●文档属性
●自定义属性
●特征树
1)文档属性：供用户创建自定义绘图标准
●绘图标准
●网格间距
●文字比例和文字显示大小
●单位
●模型显示
●图像品质
●钣金
●基准面显示
绘图标准

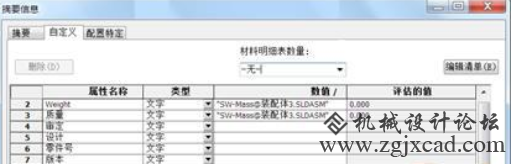

2)自定义属性：
●摘要
●自定义
●配置特定
●材料明细表数量
●编辑清单
自定义

3)特征树：
●传感器
●文件夹显示隐藏
●方程式
●外观、光源与布景
外观、光源与布景

二、如何更改已创建的装配体模板
装配体模板更换前：（初始  蓝色外观&无传感器&中文）
装配体模板更改后：（更换  红色外观&有传感器设置&英文）
上海梦勰信息技术有限公司
网址：www.mxworks.cn
地址：上海市杨浦区隆昌路619号1号楼B311室(200090)
装配体模板更换

前期工作:添加自定义 模板：模板-红
步骤1：
新建装配体，选择要更换的模板“模板-红”
（红色外观&有传感器设置&英文）
选择要更换的模板

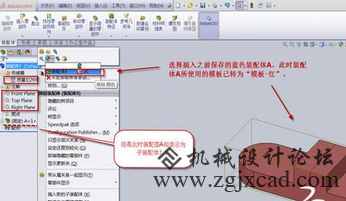

步骤2：
将装配体A插入到此模板中
装配体A插入到模板

步骤3：
解散子装配体
解散子装配体

完成
