（上海梦勰）Solidworks绘制风扇扇叶过程全解析

上海梦勰 · 发表于 2015-5-26 10:20:43

上海梦勰是SolidWoks一级代理商，我们会定期提供solidworks技巧及SolidWorks绘制图形过程、这节给上海梦勰介绍下风扇扇叶的绘制过程。主要是讲3D草图、投影曲线。以及填充面的运用。
1、打开SolidWorks 2014、进入零件绘制界面。如下

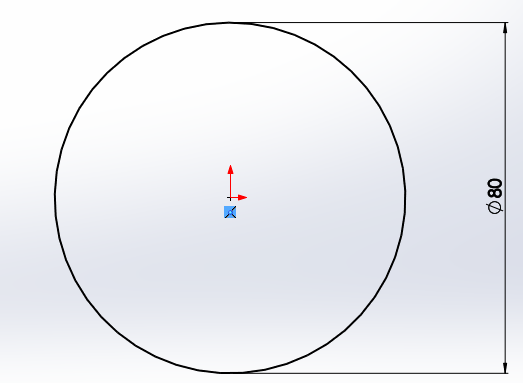

2、选择上基准面为绘图界面、绘制草图、如下

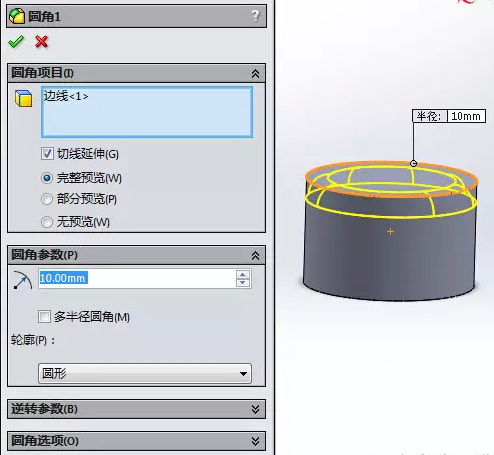

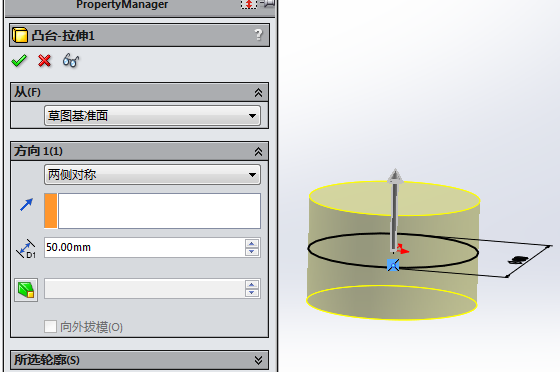

3、拉伸、并倒圆角，如下

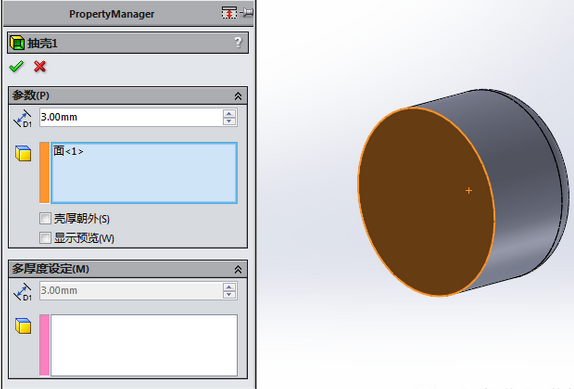

4、抽壳、如下

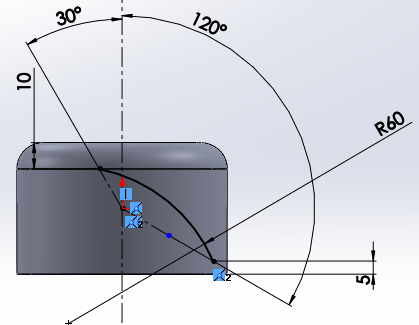

5、选择前基准面为草绘界面绘制草图、如下

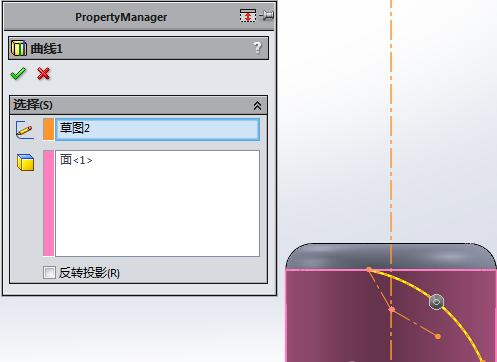

6、投影曲线到曲面。如下

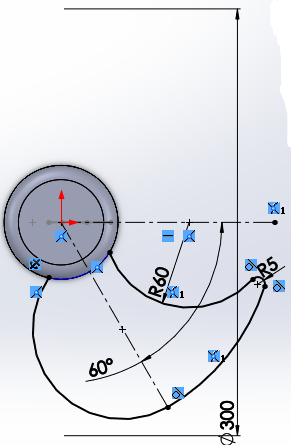

7、选择上基准面为草绘界面。绘制草图。如下

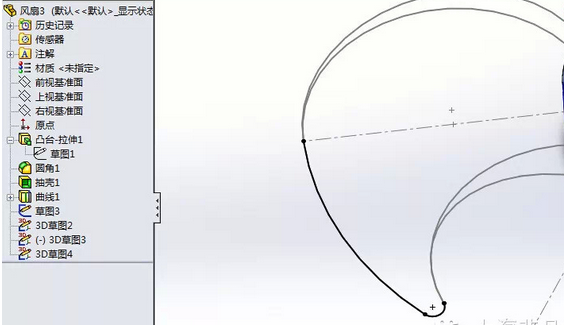

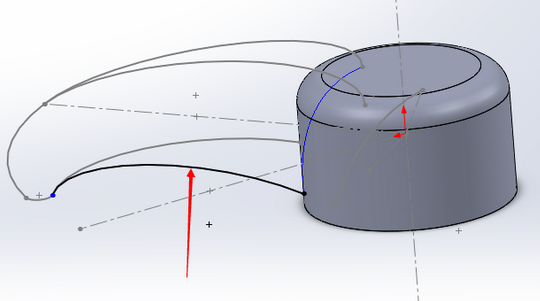

8、绘制3D曲线。（注意在绘制过程中约束3D草图与第7步的草图相切。并与第6步的投影曲线的端点重合）

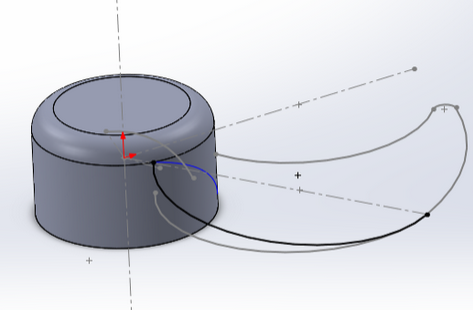

9、3D草图绘制形成一个闭环。如下

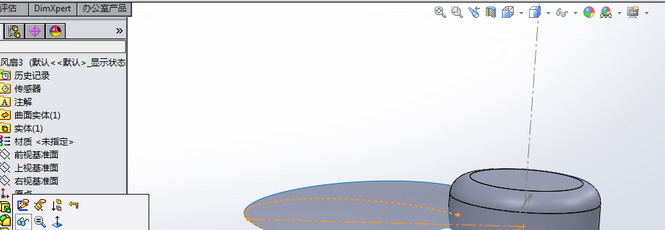

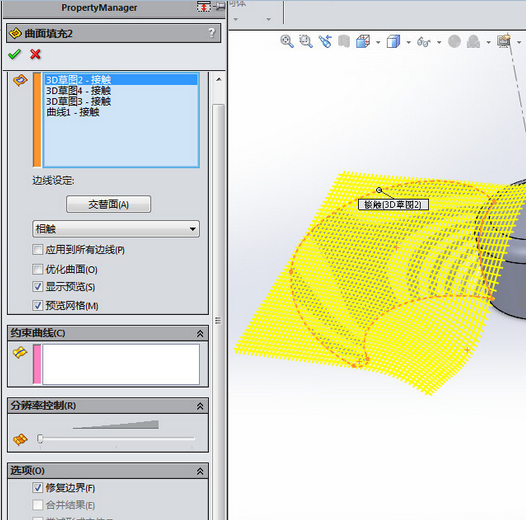

10、完成以上三个3D草图(上海Solidworks设计培训)的绘制后。我们进行曲面填充。如下

11、填充完成后、形成如下曲面

隐藏草图

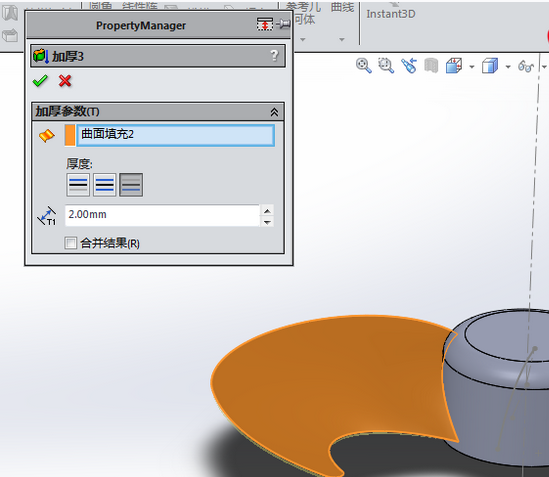

12、曲面加厚。如下

13、阵列曲面

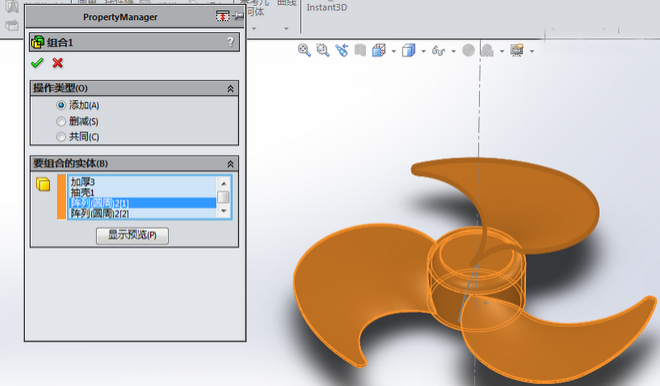

14、组合实体。如下

完成风扇的绘制！
