皮带输送机的断带保护及选用

yu021

      断带是皮带输送机当中常用的输送机故障，为了解决此故障，需要设计一些专用断带保护装置，但是断带保护装置。皮带输送机的断带保护装置有着多种形式，有着优点同样的也会有一些小瑕疵。

      为了解决各类皮带输送机的断带保护装置的同步性问题，现厂家又增加了断带检测、集中控制和电液驱动等装置，形成了电动楔块式断带的保护装置，可以保护所有断带保护装置动作的同步性，还具有自检功能，自检时能够进行电动解锁。

     该断带保护装置也是安装在输送机中间加上，为增加断带保护装置以及固定支架的强度，断带保护安装的位置需要加埋地脚。这样可以保证在进行断带制动时，不会把制动力转移动皮带输送机机架上。电动楔块式断带保护装置由于采用电液推杆，所以单价比其他型号销高，但额定制动力，安装间距可以加大，即安装的数量减少，因此，总体价格与安装其他型的装置比相当或减少，同时，因为安装的保护装置少，整个系统故障少，可靠性提高。

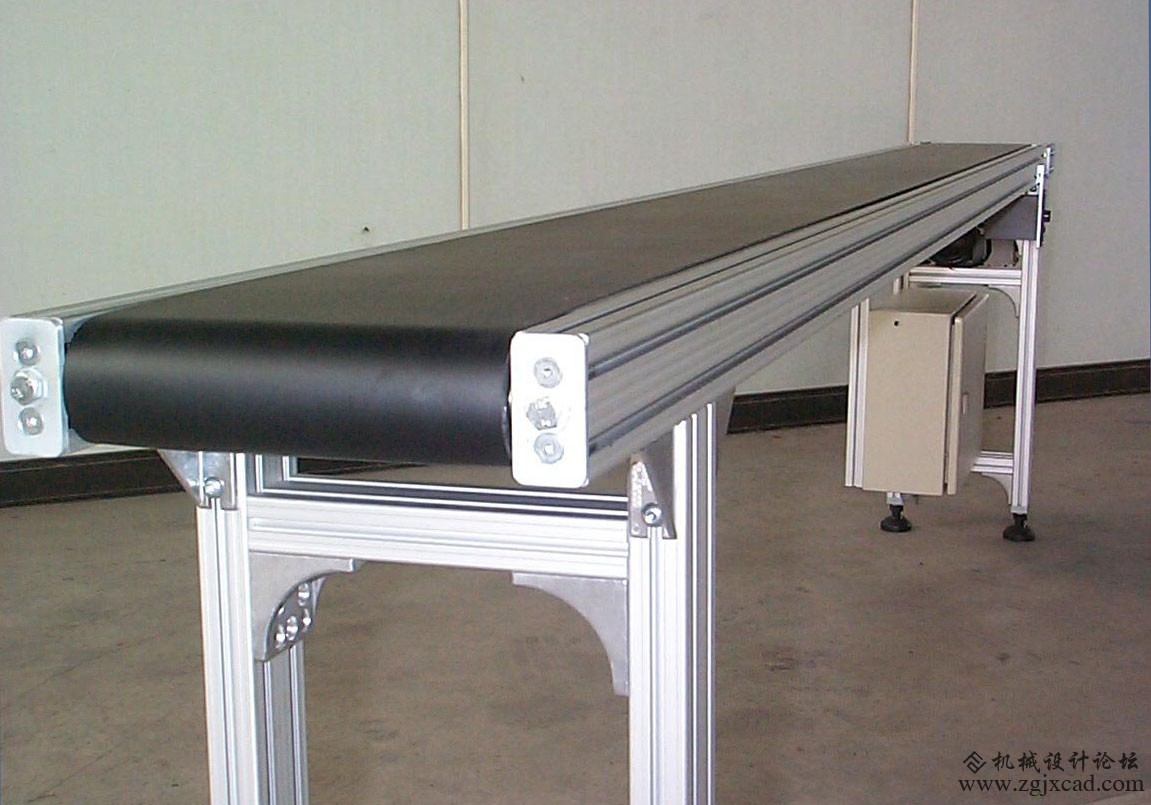

皮带输送机

      全断面抓捕装置，以上所述的几种断带保护装置均为局部断面抓捕，即所捕获的为输送带空载边，作用面积小，如果不能保证两侧抓力的平衡，容易造成皮带的纵向撕裂。因此有厂家设计生产了全断面抓捕装置，此种断带保护装置采用了整体设计，分体安装，独立于皮带输送机，方便灵活、可靠，避免制动时对输送机机架的损坏。原理是：信号采集系统实时监测，检测信号传输到电气控制系统，电控系统的PLC电控制箱对检测信号进行对比判断，一旦确认断带发生，发出电信号指令启运转能液压系统，通过压紧机构、支撑机构与皮带的上、下表面之间的强大摩擦制动力完成制动。

      此种形式的断带保护装置制动力大，约为局部断面抓捕装置的1倍，并且独立于输送机的安装，本身强度可以设计很大，动作可靠，不会对输送机造成损坏。但是由于采取信号采集系统、对安装位置要求较高。由于制动力大，所需安装的数量少，因此断带位置的随机性适应较差。

     断带保护装置的选用：

      煤碳生产单位可以根据皮带输送机的技术特征和使用条件选用适合的保护装置，选用时除了满足断带保护装置的基本功能要求外、还特别要注意到以下几个特点。
1、充分调研，选用比较成熟，并且有一定成功应用案例的企业产品，对产品说明所标称的各项功能进行严格试验和论证。
2、若是井下使用保护装置，应该选用有煤安标志和防爆合格的产品。
3、一定要有机电闭锁的功能，发现断带，保护动作的同时能够切断输送机的电机电源。
4、特别要注意保护装置的强度问题，包括保护装置本身的强度和安装位置，若保护装置是安装在输送机中间架上，则要对中间架采取加固措施，如增设地脚、加斜撑等。
5、根据皮带输送机的技术特正合理布置断带保护装置，在满足抓捕力要求前堤下，尽量减少安装数量，这可节约成本，更重要的减少维护工作量和故障点，提高可靠性。
