求助螺纹画法

饭夫数籽 · 发表于 2015-2-5 12:04:31

螺纹造型的标准画法，带收尾，不是装饰性的那种，哪位大神总结一下

衡州军火商 · 发表于 2015-2-5 13:41:35

先在圆柱平面上画个螺旋线进入草图和圆柱相等的圆
退出草图

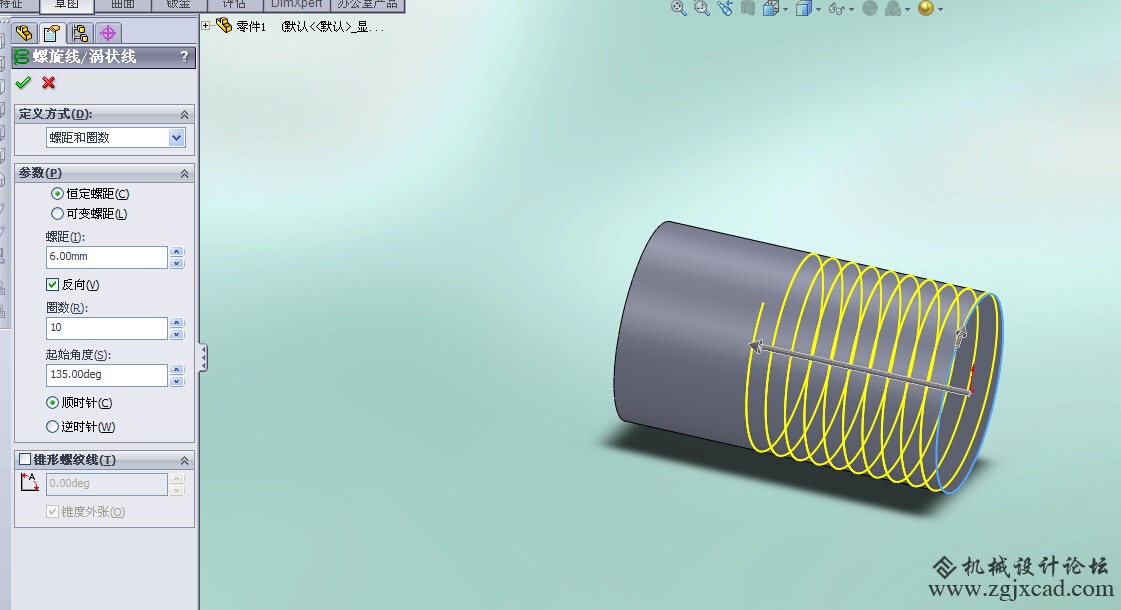

选择螺旋线的各类参数，就是填空
确定
以圆柱面相垂直的面作草图。
注意两个草图必须相交或穿透
画螺纹的切除草图
然后选切除草图和螺旋线作扫描切除

衡州军火商 · 发表于 2015-2-5 13:41:42

先在圆柱平面上画个螺旋线进入草图和圆柱相等的圆
退出草图
选择螺旋线的各类参数，就是填空
确定
以圆柱面相垂直的面作草图。
注意两个草图必须相交或穿透
画螺纹的切除草图
然后选切除草图和螺旋线作扫描切除

饭夫数籽 · 发表于 2015-2-5 14:51:38

以圆柱面相垂直的面做草图
注意两个草图必须相交和穿透

第二个草图是什么

衡州军火商 · 发表于 2015-2-6 13:43:31

衡州军火商 · 发表于 2015-2-6 13:44:05

明白了么？

衡州军火商 · 发表于 2015-2-6 13:44:12

非常简单的

饭夫数籽 · 发表于 2015-2-12 11:35:08

感谢这么详细的讲解，其实我主要想看的是收尾部分

lozloz1 · 发表于 2015-2-12 14:09:37

F:\设计资料\123

lozloz1 · 发表于 2015-2-12 14:11:34

楼主说的是这种么
