皮带输送机悬臂架的结构设计

yu021

      皮带输送机的悬臂架或卸载是一个伸出的机构，有着不同的长度，其设计目的是使得胶带伸出传动装置以外，便于把煤从输送机上卸下来，各部件用螺栓牢固地与传动装置和卸载滚筒连接在一起。皮带先绕过这个滚筒然后回到传动滚筒。在卸载滚筒上有个调节螺栓便于精确找正。

      采用喷水或防护罩形式的防尘装置装在悬壁架头部，以在煤炭从输送机上卸下来时抑制煤尘。用弹簧加压的胶带的刮拭器装在卸载端下部，在胶带回空之前将其刮拭干净底部托辊上若粘上煤尘可能引发胶带跑偏，从而损坏胶带的边缘。在悬架上要加置防护防止工人接触转动的部件，特别是悬臂架的底部托辊。卸载机头的防护板是钉死的。

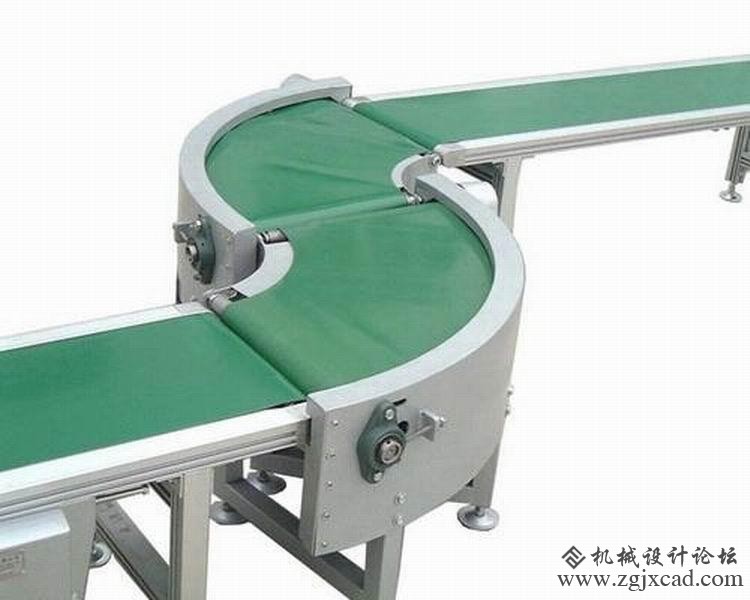

皮带输送机

     皮带输送机的导回滚筒组件位于机尾，是一个箱状结构，内盛滚筒，胶带回绕而过。滚筒可以用自洁型，滚筒通常备有调节螺杆，保证皮带在设备内最终找直。在机尾内部装有一刮煤板，防止被底段胶带携带的任何物件沾污导至巷道的行人一侧以便于安全的清除。储带仓在输送上的用途是拉紧松驰的胶带和储存胶带，以便于输送机可以缩短或无须添用额外的短段胶带就能延伸。储带仓位于中部机架之内，通常靠近传动机头。它的主要部件是一个滑走小车，内装滚筒，胶带在其上绕过。小车靠一绞车和钢丝费绳沿机架行走。绞车靠人力操纵，扳动一个设在一侧的手轮，或者装在输送机两侧的一对手轮。此外在重型输送机上，利用电机或液力帮助进行这项调整。

      应留心使滚筒与输送机结构调成直角。滚筒的每一侧都一个调节螺栓使输送机精确找正。在机架上可以安装可调止动块以保持滑走滚筒固定在一起，当绞车的钢丝绳断了的时候，防止小车被拉回。储带仓周围要加护栏或挡板以利安全，防非皮带停止转动时进行调整和维修，否则不得拿掉。头部漏斗是皮带输送机辅助装置，用以完成物料的转送和储存。漏斗和护罩设计成一体，统称头漏斗。由于皮带输送机的工艺布置不同，物料种类同，转载方向有变化。
