皮带输送机的调速系统设计

yu021

      皮带输送机的调整系统变频器的选用和一般系统变频器的选用类似，即首先要保证变频器的容量大于电动机的容量，还应该考虑变频器的额定电流要大于电动机的额定电流。选择皮带输送机变频器的类型；由于滚筒传动系统对稳态精度及动态响应要求不高，可以选用无矢量控制的标准型变频器，实际选用变频器输出频度精度0.01%*最高频率。在控制系统方式当中，采用无速度传感器的开环控制即可。

      由于滚筒电机的特珠性，还需要注意的地方。首先，相同功率的滚筒电动机比普通笼型异步电动机的额定电流大得多，一般在2倍以上；其次，滚筒电动机可能会发生堵转的情况，一般滚筒电动机的堵转电流并不大，为其额定电流的3倍左右， 但对变频器来说，电流的裕度要求比一般系统大。


     滚筒电动机的选择与一般异步电动机的选择相同，但是考虑到一些容易出现的问题。由于滚筒电动机多安装在工作台的下方，在许多的情况下，通几冷却装置。还有，由于变频器的输出电压不可避免存在高次谐波，而高次谐波增加了电动机的损耗，所以，对电动机的温升应该加以注意。高次谐波也会使得电动机噪声增大，不过，实践表明，由于生产线本身噪声更大，所以，通常情况下，噪音问题并不突出。

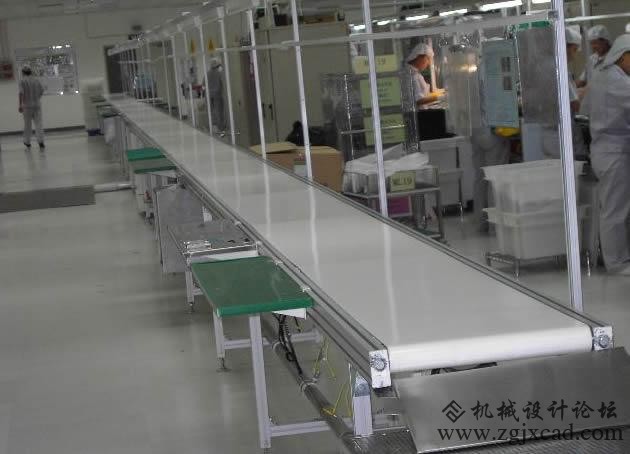

皮带输送机

    皮带输送机的外围设备的选用：

      为了保证变频调速系统正常、可靠的工作，一些外围设备是必不可少的，如图1所示。避雷器的选用按照供配电系统的三级防雷措施的第三防雷来选择。断路器可以进行选用漏电保护功能的种类，以保证工位操作者的安全。断路器的选用可以按照料供配电系统的一般原则来进行选取，不过要注意，选择其过载保护特性的时候，应该要考虑前面提到的电动机堵转电流的问题，通常，这种堵转视为正常，所以断路器应该能够容许该种情况的出现。

      电磁接触器的选择方法与断路器相同。其使用目的是，在断路器断开电源之后，将变频器与电源脱开，以免在外部端子控制下重新供电时变频器自行工作，以保护设备及人员安全交流电抗器可抑制输入电源及电路中的浪涌，并能大大削弱电源电压不平衡对变频器造成的影响。此外，对改善功率因素也有着一定的作用。电源滤波器用于抑制或减小电路中的传导干扰。高频噪声滤波器用抑制或减小电路中的高频辐射干扰。

      直流电抗器作为变频器的传用配件之一，最大的作用是改善功率因数，此外同交流电抗器类似，可以抑制输入电源及电路中的浪涌，并且能够大大削弱电源电压不平衡对变频器造成的影响。制动电阻是必不可少的，因为生产线在运行当中，电动机不可避免地频繁起动、制动。在需要对工件进行精确定位的情况下，还需具DC制动功能。
