1.机械制图基础知识的着重点 （1）螺纹参数 （2）螺纹分类 （3）螺纹的规定画法 （4）螺纹尺寸标注
2.教学手段 利用课件和实物模型讲解螺纹的形成和参数，对螺纹的分类重点分清管螺纹和普通螺纹，螺纹的规定画法要详细讲解，把各种表达方法讲解清楚。
3.课前准备 准备螺纹车刀、丝锥、外螺纹和内螺纹零件模型。
4.教学内容 （1）螺纹参数 ①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。(如图8-1所示) 图8-1 螺纹参数
③线数：形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。线数n、螺距P、导程S之间的关系为：
⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

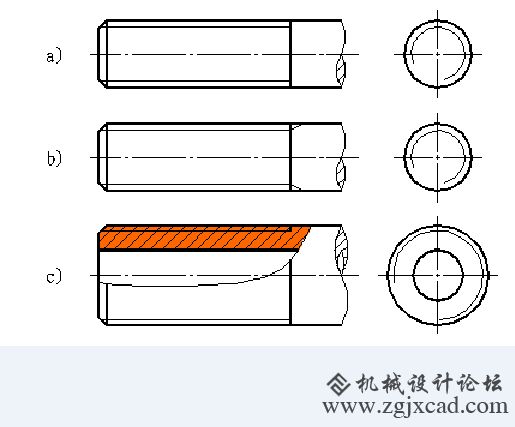

（2）机械制图基础知识中螺纹的规定画法 ① 外螺纹的规定画法 如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。常见错误画法见图8-3。 图8-2 外螺纹规定画法
图8-3 外螺纹常见错误画法

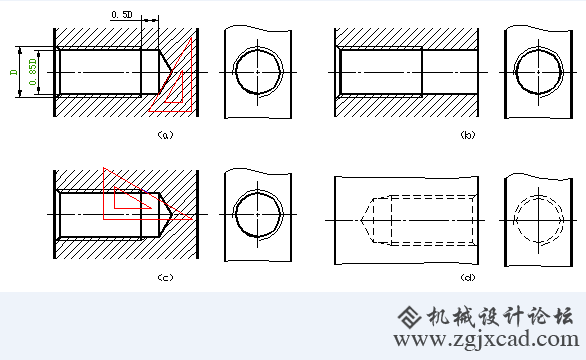

②内螺纹规定画法：在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。若为盲孔，采用比例画法时，终止线到孔的末端的距离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度绘制（图8-4）。需要注意的是，剖面线应画到粗实线。其余要求同外螺纹。常见的错误画法见图8-5。 图8-4 内螺纹规定画法
图8-5 内螺纹常见错误画法

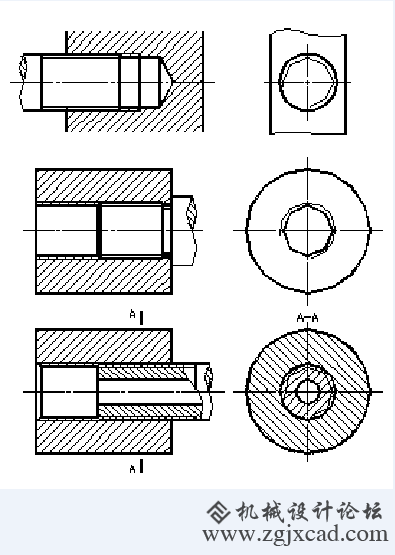

③内、外螺纹的旋合画法（图8-6）在剖视图中，内、外螺纹的旋合部分应按外螺纹的规定画法绘制，其余不重合的部分按各自原有的规定画法绘制。必须注意的是，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。旋合画法中的常见错误见图8-7。
图8-6 内、外螺纹旋合画法
图8-7 旋合画法中的常见错误
（3）螺纹尺寸标注 ①普通螺纹的尺寸标注（图8-8） 普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，其中螺纹标记一定要注在大径上。完整的螺纹标记如下： 特征代号 公称直径 × 螺距 旋向 - 中径公差代号 顶径公差代号 旋合长度代号 普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。 图8-8 螺纹尺寸的标注

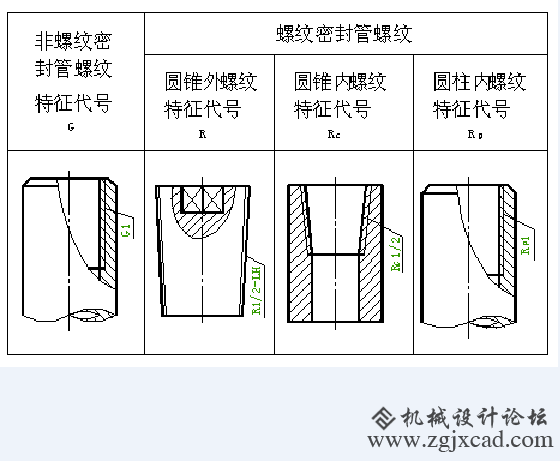

②管螺纹的尺寸标注：管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径，其标记组成如下： 密封管螺纹代号： 非密封管螺纹代号： 需要注意的是，机械制图中，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。 表8-1 管螺纹的尺寸标注
|
