机件的常用表达方法

    要完整、清晰地表达较为复杂的机件结构形状，仅用三视图是远远不够的。为此本章将依据国家机械制图标准《技术制图与机械制图》中有关图样画法的规定，进一步介绍机件的各种表达方法，主要包括视图、剖视图、断面图和简化画法。

    4.1视图

    视图主要用于表达机件的外形结构，视图通常有基本视图、向视图、局部视图和斜视图。

    4.1.1基本视图



       图4-2  六个基本视图的配置



        4.1.2向视图

      向视图是可以自由配置的视图。由于图纸幅面及图面布局等原因，在机械制图基础知识中，允许将视图配置在适当位置，这时应该作如下标注：在向视图的上方标出“×”（“×”为大写拉丁字母），在相应的视图附近用箭头指明投影方向，并注上同样的字母。

    4.1.3局部视图

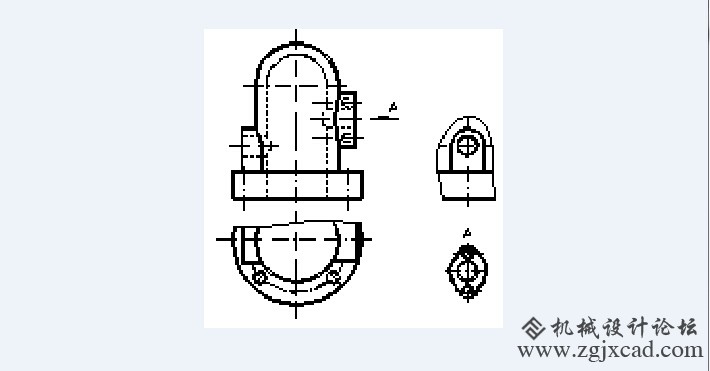

    机械制图局部视图是将物体的某一部分向基本投影面投射所得的视图。如图4-4所示。

    局部视图可按基本视图的形式配置（图4-4俯视图、左视图）；也可按向视图的形式配置并标注（图4-4中“A”）。局部视图的断裂边界应以波浪线表示。当所表达的局部结构具有完整封闭的轮廓特征时，波浪线可以省略不画, （图4-4中“A”）。



    图4-4  局部视图                                图4-5 斜视图

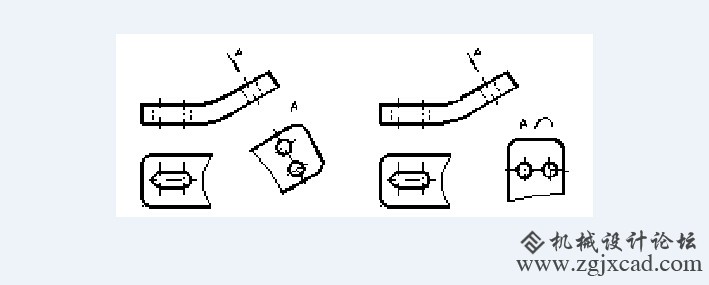

    4.1.4斜视图

    斜视图是将物体向不平行于基本投影面的平面投影所得的视图。

    机件的右上部斜板结构与基本投影面倾斜，为了反映这部分结构的实形，根据换面法原理，选用一个平行于该倾斜结构的辅助投影面作图。斜视图通常按向视图的形式配置并标注。必要时，允许将斜视图旋转配置。俯视图运用局部画法，表达水平板部分结构实形；对于这部分结构，斜视图中则省略不画，并用波浪线断开。

    4．2  剖视图

    4.2.1剖视图的概念、画法及标注

   （1）基本概念：剖视图主要用来表达机件的内部结构。

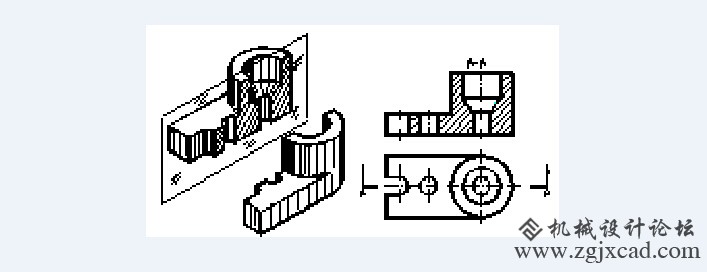

假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得图形称为剖视图，也可简称剖视。如图4-7所示。

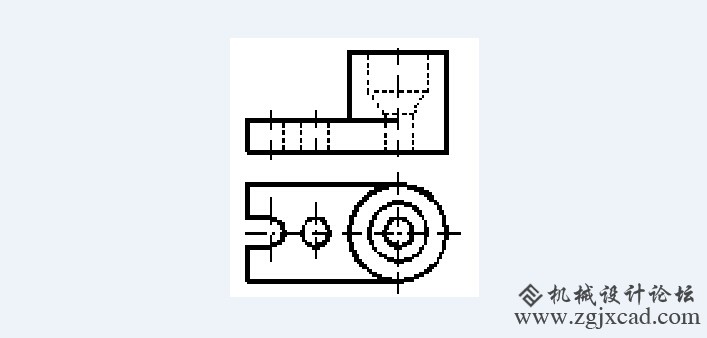

    图4-6 机件的视图                                        图4-7 剖视图的形成

   （2）剖视图的基本画法

       1)确定剖切位置。

    2)画剖视图轮廓线。

    由于剖切方法是假想的，当某个视图画成剖视后，并不影响其它视图的完整性。

    3）画剖面符号

       不需要在剖面区域中表示材料的类别时，可以采用通用剖面线表示。通用剖面线应以适当角度的细实线绘制，最好与主要轮廓或剖面区域的对称线成45°角。在同一张图纸内同一机件的所有剖面线，应保持方向与间隔一致。

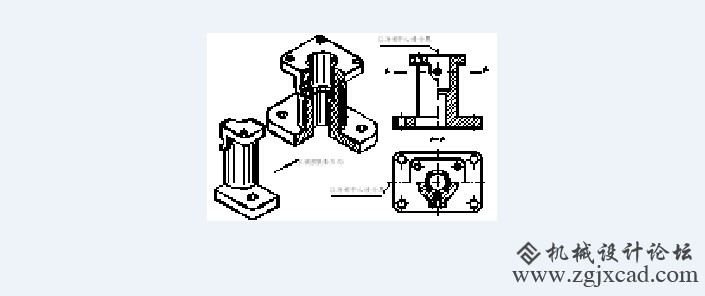

   （3）剖视图的标注



    4-9  剖视图的标注

    1）完整标注：剖视图用剖切符号、剖切线和字母进行标注。

    2）省略标注：当剖视图按投影对应关系配置，中间又没有其它图形隔开时，可以省略剖切符号中的箭头。当单一剖切平面通过机件的对称平面且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略全部标注。因此中剖视图可以不作标注。

     4.2.2剖视图的种类

    （1）全剖视图

     用剖切面完全地剖开机件所得的剖视图，称为全剖视图。

   （2）半剖视图

    当机件具有对称平面时，在垂直于对称平面的投影面上，以对称中心线为界，一半画成剖视，另一半画成视图，这样组成一个内外兼顾的图形，称为半剖视图。一般不必画虚线。



    图4-11  半剖视图                              图4-12 半剖视图

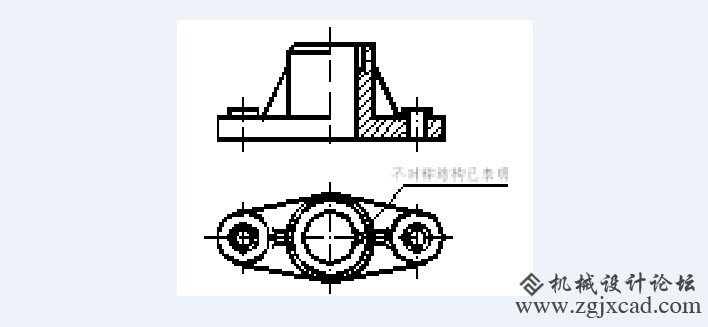

    若机件形状接近于对称，且不对称部分已另有图形表达清楚时，也可画成半剖视图，见图4-12。

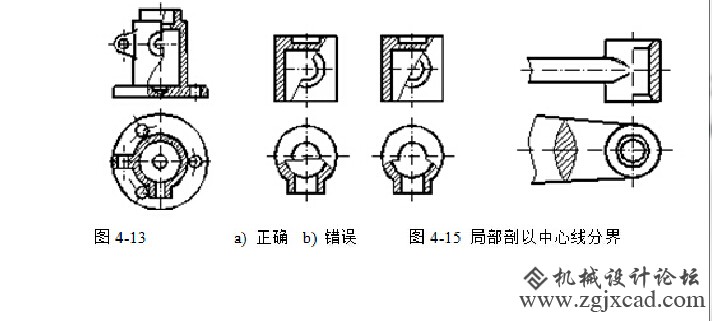

   （3）局部剖视图

    用剖切面局部剖开机件得到的剖视图称为局部剖视图。



       图4-14  波浪线的正确画法

    4.2.3剖切方法

   （1）单一剖切面

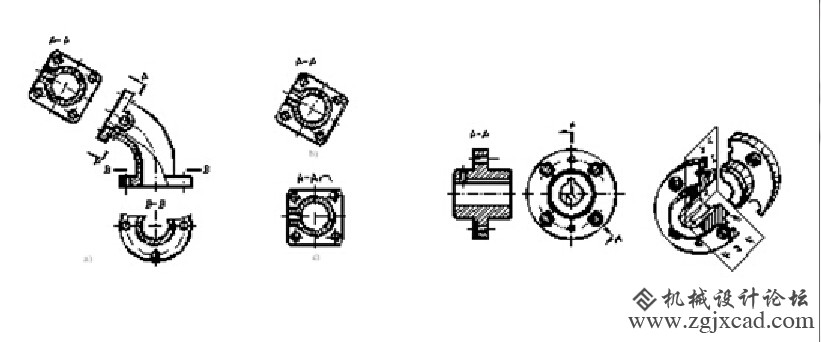

   （2）两个相交的剖切平面（交线垂直于某一基本投影面）——旋转剖

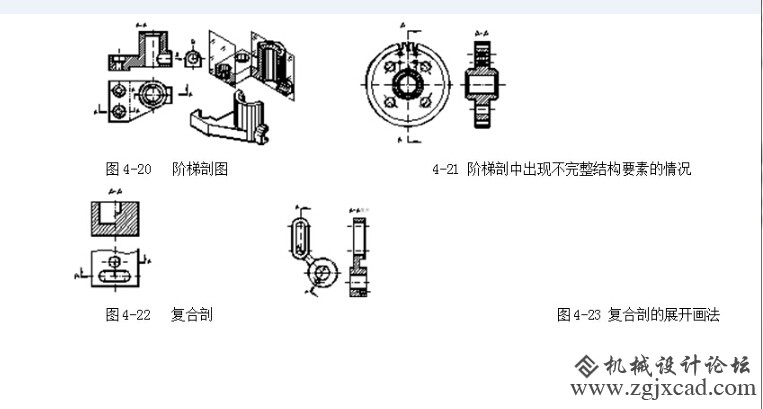

   （3）几个平行的剖切平面——阶梯剖



   （4）组合的剖切平面——复合剖
