皮带输送机配件滚筒的各个类型分析

yu021

     滚筒是皮带输送机当中最为重要的部件之一，按它的作用不同可以进行分为传动滚筒与改向滚筒两种。传动滚筒用来传递动力，它即可以传递牵引力，也可以传递制动力；而改向滚筒则不起传递力的作用，主要作用是改变输送带的运行方向，以完成拉紧返回等各种功能。

一、传动滚筒：是传递动力的主要部件，如图1，DTII型传动滚筒根据承载能力分轻、中、重三种型式，滚筒直径有500、630、800、1000mm，同一种滚筒又有几种不同的轴径和中心跨距供选用。
1、轻型：轴承孔径为80-100mm，轴与轮毂为单键联接，滚筒为单幅板焊接结构，单向出轴；
2、中型：轴承孔径为120-180mm，轴与轮毂为账套联接，有单向出轴和双向出轴两种。
3、重型：轴承孔径为200-220mm，账套联接为铸焊筒体结构。滚筒表面有光钢面，人字形及菱形花纹橡胶覆面，人字形花纹胶面摩擦系数大，排水性能好，但有方向性，安装时人字尖应该与输送带运行方向一致，双向运行输送机要采用菱形花纹，用于重要场合时，一定要采用硫化橡胶覆面，用于阻燃，隔爆场合采用相应的防爆措施，轴承座全部采用油杯润滑脂进行润滑。

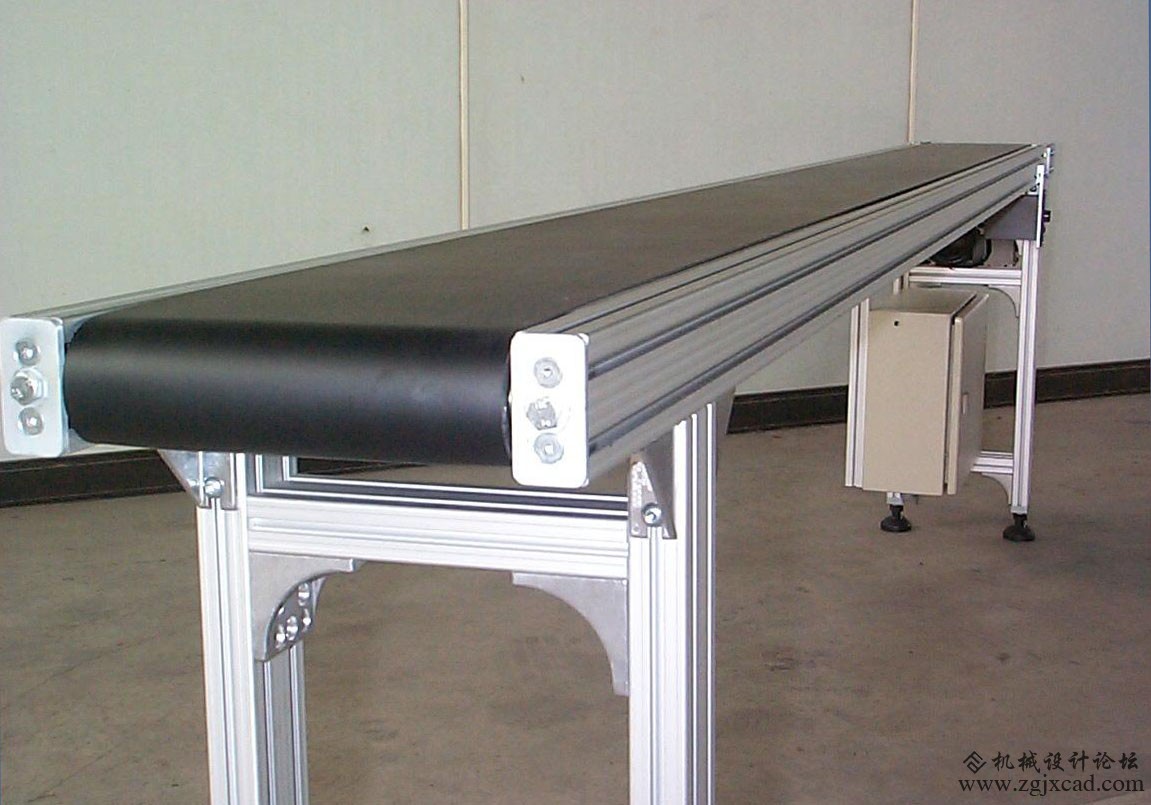

皮带输送机

二、改向滚筒：用于改变输送带运行方向或增加输送带在传动滚筒上围包角，其结构形式与传动滚筒一样分轻 、中、重三种形式，轴的分挡直径为50-100，120-180及200-260mm，滚筒表面有裸露光钢面和平滑胶面两种。

三、电动滚筒：适用于小功率短距离的单机驱动的皮带输送机，功率范围2.2-2.5KW，滚筒直径500-1000mm，用于环境温度不超过四十度的场合。

四、包胶滚筒是皮带输送机系统当中最为重要的部件和组成部分，滚筒的包胶能有效的改善输送系统的运行状况，保护金属滚筒不被磨损，防止输送带的打滑，使得滚筒与皮带进行同步运转，从而保证皮带高效的、大运量的运转。滚筒的包胶还能够进行有效的防止滚筒与皮带之间的滑动摩擦，减少滚筒表面的物料粘结，从而减少皮带的跑偏和磨损广泛的应用于：冶金、水泥、化肥、粮库、港口等各个行业当中。
