山东浅层沙过滤器原理概论

喜来神

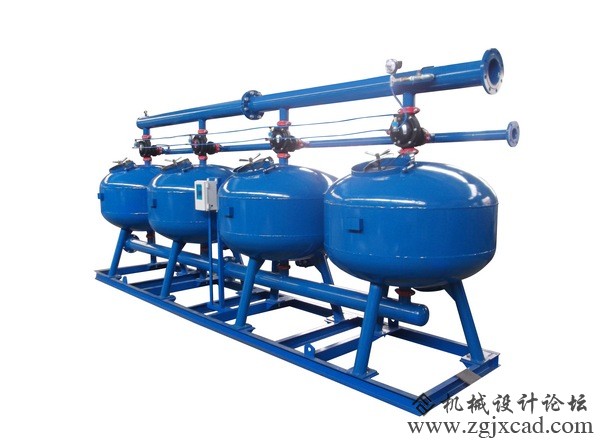

  浅层砂过滤器系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

一、工作原理

    正洗过滤状态：当系统处于过滤状态时,未经过滤的水通过自行研制独特的布水器均匀布水,水以层流状态通过滤器内的填料层(精制均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。

    反洗状态：随着杂质在填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束，水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

当系统处于反洗状态时,过滤仍然继续,其中要进行反洗的标准单元砂缸不进行过滤,系统中其它标准单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸,其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动高效过滤系统中,特殊的集水器设计可使填料之间填料相互搓洗,最大限度地提高反冲洗效率,减少所需的反洗水（清洁水）,同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟,反冲洗结束，标准单元砂缸内部压头损失减小到合理范围,定压装置给出复原信号，水力阀恢复到过滤状态,下一个标准单元砂缸则准备进入反洗状态

二、技术参数

   可以使用常见的各种过滤介质，但主要是使用石英沙，根据过滤的要求，ARKAL公司推荐两中精度的石英沙：过滤精度底部沙子(盖住蘑菇形集水器)上面沙子(12-38cm厚)推荐流量反冲洗流量。一般过滤1.2-2.0 mm1.2-2.0mm40-50 m3/h35-55m3/h。精过滤1.2-2.0 mm0.5-0.8mm15-25 m3/h25-40m3/h。

　　单元数型号占地长x宽x高 (m)过滤面积粗过滤流量T/H精过滤流量 T/H重量KG沙子重量KG

　　1AGF-11.22 x 1.22 x 21.1640-5

　　2AGF-22.64 x 1.22 x 22.3280-10

　　3AGF-33.96 x 1.22 x 23.48120-150

　　4AGF-45.28 x 1.22 x 24.64160-20060-100

　　5AGF-56.95 x 1.22 x 25.80200-25075-10

　　6AGF-68.32 x 1.22 x 26.96240-30090-10

三、应用领域

    浅层过滤器过滤系统可以应用于各种水处理行业，如给水过滤处理、冷却循环水全滤和旁滤、污水处理回用等等，是替代传统砂滤器、无阀滤池的首选。
