可伸缩皮带输送机的收敛装置分析

yu021

    可伸缩皮带输送机的输送带收敛装置借鉴了一些现的成型计划，采用独立的收敛装置，利用液压原理实现卷带。收敛过程是由一人液压夹完成的。利用液压缸和液压夹紧状态与松状态的配合实现将皮带拉出，然后将皮带割断再利用液压卷带装置卷带，实现输送带的收敛。

    液压收放带装置解决了顺槽伸缩皮带输送机的快速订扣和自动成卷收带的两大问题。该装置由液压驱动，操作手动换向阀实现各个动作，具备的功能有：皮带接头自动拖拉到位，快速取出储带仓内皮带及重新订制皮带接头，这些动作是在收放带机架放行的。首先，需要把皮带接头停预定位置，若接头不在预定位置，可以由液压移动夹带机构拖动皮带接头预定位置。收放带机架的两端安装有固定夹带机构，拆开皮带接头前，把接头两端夹住，防止皮带跑掉。夹带机构是由油缸实现夹带，恰似速可靠。由移动夹带机构和固定夹带机构配合可把接头处的皮带拉松。拉松的皮带可以进行订制，也可以送入卷带装置收带。卷带装置由液压马达带动，卷带力大，速度可控。能够把储带仓内的皮带全部卷出。卷带装置可以实现90度旋转，把卷好的皮带移出皮带输送机架。

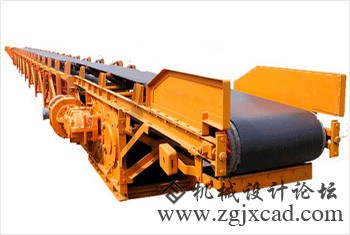

皮带输送机

液压订扣机和液压泵站：

     液压订扣机：顺槽伸缩皮带输送机需要频繁订扣，在收放带机架的中部设有专供订扣机操作的平台，使得皮带订扣机操作的平台，使皮带订扣可以固定在此处进行。液压收放带装置的泵站能够直接向液压订扣机供油，在液压力的作用下，订扣能够快速的自动完成。

     液压泵站：液压泵站是液压自动张紧装置的控制中心，所有的动作的实现都是通过液压泵站来进行完成的。液压泵采用立式电机结构，液压泵置于油箱当中，操纵阀在泵站的正面和人的操作高度一致，有明确的操作指示，并有保护罩，电控换向阀部件密封在背后的箱体内。液压泵站由电控箱控制，可以完成手动和自动操作模式，泵站的各种手动换向阀可控制各个动作，实现收放带的全部功能。在自动操作模式下，由电控箱直接控制泵站，实现张紧装置的功能。把泵站的自动控制功能及相关元部件去除即充为液压收放带装置的液压泵站：把泵站的手动换向阀去掉，即变为液压张紧装置的液压泵站。
