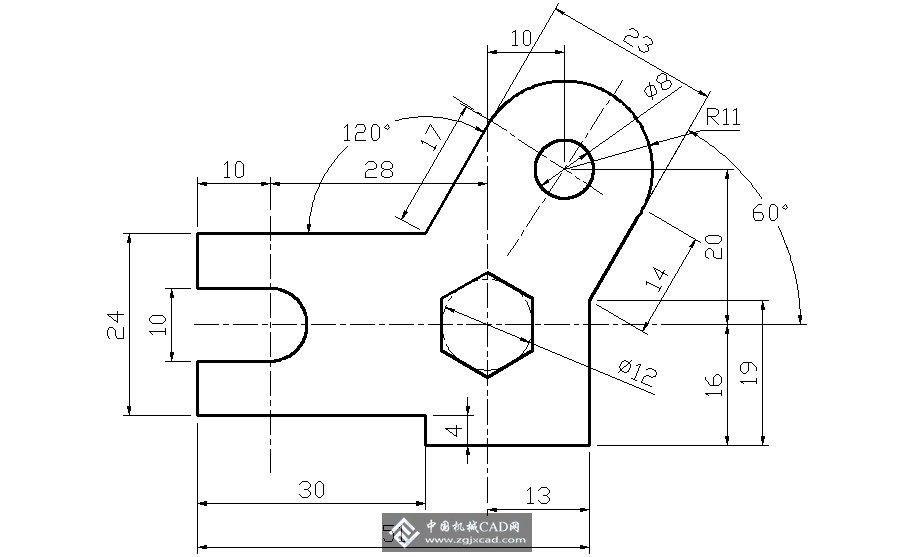

大家看这图能画出来吗

万俟 · 发表于 2012-10-31 12:37:54

螃蟹0011 · 发表于 2012-11-9 09:21:43

标注有问题，无法相切尺寸重复标注形成闭环，结论：擦！！！

落日軍團 · 发表于 2012-10-31 12:50:52

只有这一个面？

万俟 · 发表于 2012-10-31 13:11:33

落日軍團发表于 2012-10-31 12:50
只有这一个面？

autoCAD一般情况下是只有一个面

春花秋月 · 发表于 2012-10-31 13:20:48

R11的圆弧如何与距离23的两条平行线相切相交？

落日軍團 · 发表于 2012-10-31 15:15:40

用SW画的

万俟 · 发表于 2012-10-31 16:45:15

落日軍團发表于 2012-10-31 15:15
用SW画的

有好些尺寸不一样啊

万俟 · 发表于 2012-10-31 16:46:19

春花秋月发表于 2012-10-31 13:20
R11的圆弧如何与距离23的两条平行线相切相交？

所以我想看看大家是怎么想的

小林 · 发表于 2012-10-31 20:23:46

我也来试试

lingfeng8858 · 发表于 2014-8-27 10:33:17

现在的工艺这么多，确实很难全部学到，先收藏着
