2.5 读组合体视图 画图和读图是学习本课程的两个主要环节。
1、认真分析图线及线框的含义,识别形体和形体表面间的相互位置。 视图中的每一条图线可能表示 (1)具有积聚性表面的投影 (2)两投影面交线的投影 (3)曲面转向轮廓线的投影
视图中的每一个封闭的线框,可能表示: (1)平面图形的投影(图2-27) (2)曲面的投影(图2-28) 图2-27 平面图形的投影
图2-28 曲面的投影

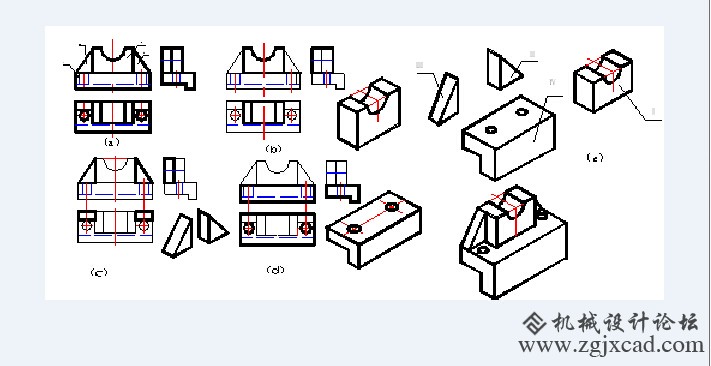

2、将几个视图联系起来阅读 图2-29 一个视图不能唯一确定组合体形状 图2-30 由三个视图可确定物体的形状 2.5.2 读图的基本方法与步骤 现以图2-35轴承座的三视图,说明读图的步骤。 [例1]图2-35(a)所示的轴承座的三视图,读图并想像出轴承座的形状。 图2-35 轴承座的读图方法 [解]读图步骤如下: (1)找特征与线框,抓住特征视图(本例特征视图为主视图)。 (2)对投影识形体,定位置。 (3)综合起来想整体。
2.5.3 机械制图基础知识补视图及补漏线 1、形体分析法 [例2]已知组合体的主、左视图(如图2-36),补画俯视图。 图2-36 组合体的主、左视图
图2-37 补画俯视图的方法和步骤 [解]解图步骤如图2-37所示 (1)对照左视图, (2)具体想象各部分的形状,画出俯视图。
2、线面分析法 (1)分析面的形状 图2-38a是压块的主、俯视图,试补画左视图。 [解]解题的步骤如下: 图2-38 压板的主、俯视图和轴测图

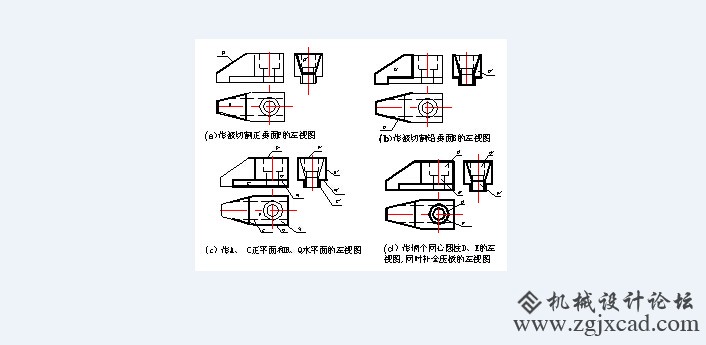

图2-39 补画压板左视图的作图步骤 (2)分析面的相对位置 (3) 分析面与面的交线
|
