       螺旋输送机配件垫片想要成功的进行密封，必须要有很好的控制与垫片配合的法兰表面的缺陷程度，大的刻痕、凹槽、或者是擦伤等表面缺陷都是必须是避免的，因为垫片很难密封或者说填补这些缺陷。输送机配件中法兰表面的光洁度可以用“纹路、精糙度、波形度”等文字来来进行描述。

      纹路是螺旋输送机配件法兰的表面粗糙度的主导方向，比如：多方向的唱片螺旋状的、锯齿状等；表面光洁度的纹路应该尽可能的和垫片的中心线相一致，比如圆形法兰，表面纹路应该加工为同心圆或者唱片螺旋线型，这样就可以避免有穿过法兰的表面的线，如果有一条穿过密封表面的直线研磨线，就会成为一个直接泄露的路径。

      粗糙度是从法兰表面中心开始计算突起和凹陷的平均值，用万人发之一英寸（或米）来表示。对于锯齿状的法兰表面，曲型的精糙度为125-500微英寸，而对于非锯齿状的法兰表面，精糙度为125-250微英寸。过于粗糙的法兰，垫片往往不能密封，只能尽量选用更软的垫片，另一方面，很高的光洁度的法兰面，比如磨光过的表面，也是很难密封的，必须避免因为密封表面需要充分的“咬痕”以提供足够的摩擦力，防止垫片被吹出来或挤出，或者过度的蠕变。

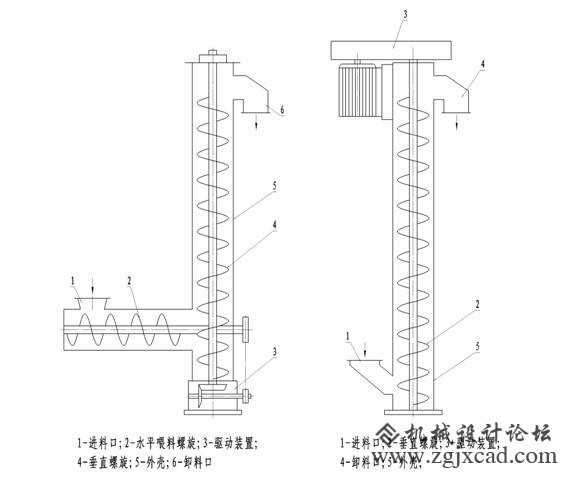

螺旋输送机

      波形度就是相对于整个平面度的偏差，正常条件下，并不需要考虑波形度的问题，但是有两种情况，需要特别关注，因为过度的波形度也是非常难以处理的问题。
　　第一种情况是搪玻璃的设备，在这种设备中融化玻璃的自然流动会形成很大的波形度，而且在较高的螺栓扭矩下，搪玻璃的法兰也容易变形。解决的办法是使用更厚的，而且可以高度压缩的垫片。
　　第二种情况涉及到翘曲的法兰，如果这种翘曲是由于热变形或者内应力造成的，那么对螺旋输送机配件法兰进行再次加工处理就可以了，如果是由于过度螺栓负载或者法兰厚度不足而造成的翘曲，我们一般称为“弓形变形”，解决办法是重新设计具有更大刚度的法兰，有时可以加入加强筋来增强结构，而不用替换法兰，另一个办法是增加更多的螺栓，也可以把少而大的螺栓方案改为多而小的方案，由此增大了螺栓的弹性，使接头更好的结合。
