皮带输送机软起动装置的选择

yu021

    皮带输送机由电动机自身特性可知，电动机直接启运转能时会产生很大的起动电流，从而对电网冲击很大；而在电动机和减速器之间加可控软启动装置则会大大改善电动机的启动性能，从而延长电动机的使用寿命。输送设备的调速型液力偶合器是一种无级调整装置，它通常安装于电机和减速器之间，具有着起动时保护电机，起动加速度可控、过载保护等功能，是目前性能较优的可控软起动装置之一。

     常用的皮带输送机软起动装置主要有以下几种：液体粘性软起动装置、CST、液力偶合器、变频器等。
     （1）液体粘性软起动装置液体粘性软起动系统是利用液体的粘性即油膜剪切力来传递扭矩的。其结构如图1所示，由主、从动轴、主、从动摩擦片，控制油缸、弹黄、壳体及密封件等组成。当主动轴带动主动摩擦片旋转时，通过摩擦片之间的粘擦片的旋转，当擦片的旋转，当改变控油缸中的油压大小来调节主、动摩擦片之间的油膜厚度，可以改变从动摩擦片输送的转速和扭矩的大小，从而实现皮带输送机各项驱动要求和可控软起动功能。

    （2）液力遇合器

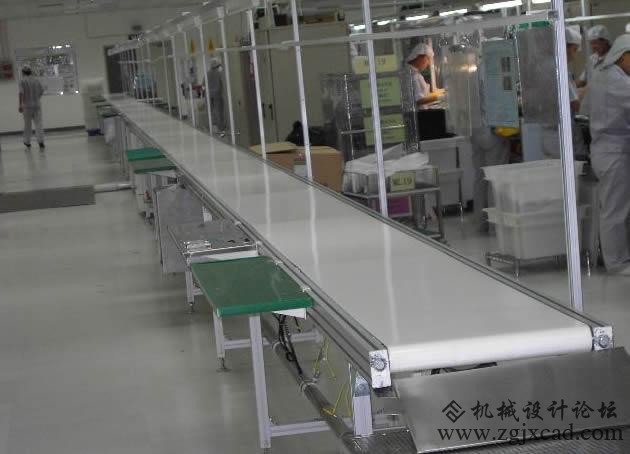

皮带输送机

     液力偶合器主要分限矩型液力偶合器和调整型液力偶合器两种，主要是以液体为介质传递功率的软起动装置。主要是由泵、涡轮、外壳等进行组合而成。泵轮输入轴与电机相连，为功率输入端；涡轮经输出轴与减速器相连，为功率输出端，两者结构形状相似，成轴向对称排列，共同组成液流循环圆。

     工作时，由供油泵向循环圆中充入工作油，当电动机驱动泵轮旋转时，进入泵轮的工作油在叶片的带动下，因离心力的作用由泵轮内侧流向外缘，形成高压高速液流冲击涡轮叶片，使得涡轮与泵轮同向旋转，工作油在涡轮中由外缘流向内侧，将流入涡轮中的高能液流转变成输出轴的机械能，从而实现能量的柔性传递。限矩型液力偶合器的充液量不变，起到柔性联轴节的作用，能够实现电机空载起动、过载保护等作用，但起动加速度不可控，通常被用于在小型输送机上。
