1.4 平面图形的尺寸分析和画图步骤 （1）基准 标注尺寸的起点称为基准。
（2）定形尺寸 确定平面图形中各线段形状大小的尺寸称为定形尺寸，如直线段的长度、圆或圆弧的直径和半径、角度的大小等。中的定形尺寸有φ20、φ5、R15、R12、R50、R10、15。
（3）定位尺寸 平面图形中确定各线段或线框之间相对位置的尺寸称为定位尺寸。
1.4.2 平面图形的线段分析 根据平面圆形中标注的尺寸和线段之间的连接关系，可以将线段分为三类： （1）已知线段 已知定形尺寸和两个方向的定位尺寸的线段称为已知线段，画图时，可按所注尺寸直接画出。 （2）中间线段 已知定形尺寸和一个方向的定位尺寸，缺少另一个方向的定位尺寸的线段称为中间线段。 （3）连接线段 缺少两个方向的定位尺寸，仅已知定形尺寸的线段称为连接线段。如两已知圆弧的公切线；两端均与已知圆弧相切的半径为R的圆弧。

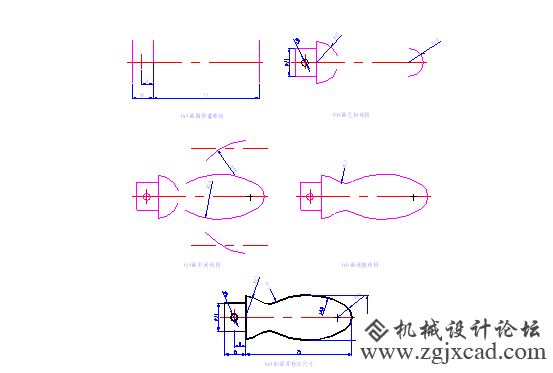

1.4.3 平面图形的画图步骤 绘制平面图形之前，应分析图中的尺寸基准，分析哪些是定形尺寸，哪些是定位尺寸，然后，进行线段分析，以便确定画图步骤。现以图1-35所示手柄为例，说明平面图形的画图步骤，见图1-36。 图1-36 手柄的作图步骤 1.4.4 平面图形的尺寸标注 平面图形中的线段分析是根据图中尺寸进行的。因此，平面图形的尺寸标注应齐全、不重复、不遗漏。机械制图基础知识要根据线段连接的要求进行标注，即在两条已知线段之间，可以有任意条中间线段，但必须有，也只能有一条连接线段。 标注尺寸的步骤，请参看所示支架的平面图形。 (a)分析平面图形的构成，确定基准。 (b)标注各线段的定形尺寸。 (c)标注定位尺寸。 (d)检查。检查尺寸是否标注齐全。
1.5 绘图的方法和步骤 为了保证图样的质量，提高绘图速度，必须熟悉国家标准，正确使用绘图工具，掌握几何作图的方法，此外，还应掌握正确的绘图程序及绘制仪器图和徒手图的方法步骤。 1.5.1 绘仪器图的方法步骤 具体步骤如下： （a）做好画图前的准备工作 (b)准备工具，安排工作地点。 (c)固定图纸。 (d)画图框和标题栏。 (e)布置图形位置。
（2）画底稿图 画底稿图应使用削尖的H或2H铅笔轻轻绘出。先按定位尺寸画出图形的所有的基准线、定位线。然后，按定形尺寸画主要部分的轮廓线。最后，画细节部分。 为了提高绘图的质量和速度，应做到：量取尺寸要准确，各图中的相同尺寸，尽可能一次量出后同时画出，避免经常调换工具，以减少测量尺寸的时间。画图时，若出现错误，应及时擦去，并予改正。 （3）铅笔描深 具体描深步骤如下： (a)描深所有的粗实线圆和圆弧。 (b)自上而下用丁字尺顺次描深水平的粗实线。 (c)用三角板和丁字尺配合使用，自左至右依次描深铅垂的粗实线。 (d)自左上方开始，依次描深倾斜的粗实线。 (e)按描深粗实线的步骤，描深虚线、细实线、点划线、波浪线等。
（4）标注尺寸。
（5）检查全图，填写标题栏。 1.5.2 机械制图基础知识教程中的徒手画图的方法 徒手图也称为草图，它是用目测来估计物体的形状和大小，不借助绘图工具和仪器，徒手绘制的图样。徒手图应基本做到：图形正确、线型分明、比例匀称、字体工整、图面整洁。徒手图在产品设计、现场测绘、技术交流等方面具有十分重要的作用，工程技术人员必须具备绘制徒手图的能力。开始练习画徒手图时，可在方格式上进行，以便较好地控制图形的大小。 下面介绍几种图线的徒手画法： （1）直线的画法 （2）圆的画法 （3）椭圆的方法 （4）复杂平面轮廓形状的画法
|
