伸缩式皮带输送机的组成结构及优点解析

yu021

  伸缩式皮带输送机又称伸缩带式输送机，目前的应用范围十分广泛，是连续输送物料机械中效率最高、使用最普遍的一种机型。它的工作阻力小、耗电量低、运输能力大、运输过程中抛撒的煤炭也比较少、破碎性也小，因而降低了煤尘的损耗，节约了成本。

    伸缩式皮带输送机一般由机头传动装置、贮带装置、张紧装置、机尾、综合保护装置组成。

    (1)机头传动装置：是由传动滚筒、减速器、液力偶合器、机架、卸载端以及头部清扫器等组成，它是整个输送机的驱动装置。

    传动滚筒是焊接结构，在滚筒表面上有一层硫化橡胶，具有防滑及减小初张力的作用。

    减速器则采用三级齿轮减速，并通过连接罩，与液力偶合器、电机联成一体，然后固定在机架侧板上。第一级为螺旋伞齿轮，而第二、第三级分别为斜齿和直齿圆柱齿轮传动。

    液力偶合器是采用OXD-400型液力偶合器，由泵轮、透平轮、外壳、辅助室外壳和弹性联轴器组成。

    卸载端主要是由卸载滚筒组成，而头部清扫器分重锤清扫器和犁式清扫器两道。

    (2)贮带装置：是由贮带转向架、贮带仓、支撑小车和张紧车等组成。

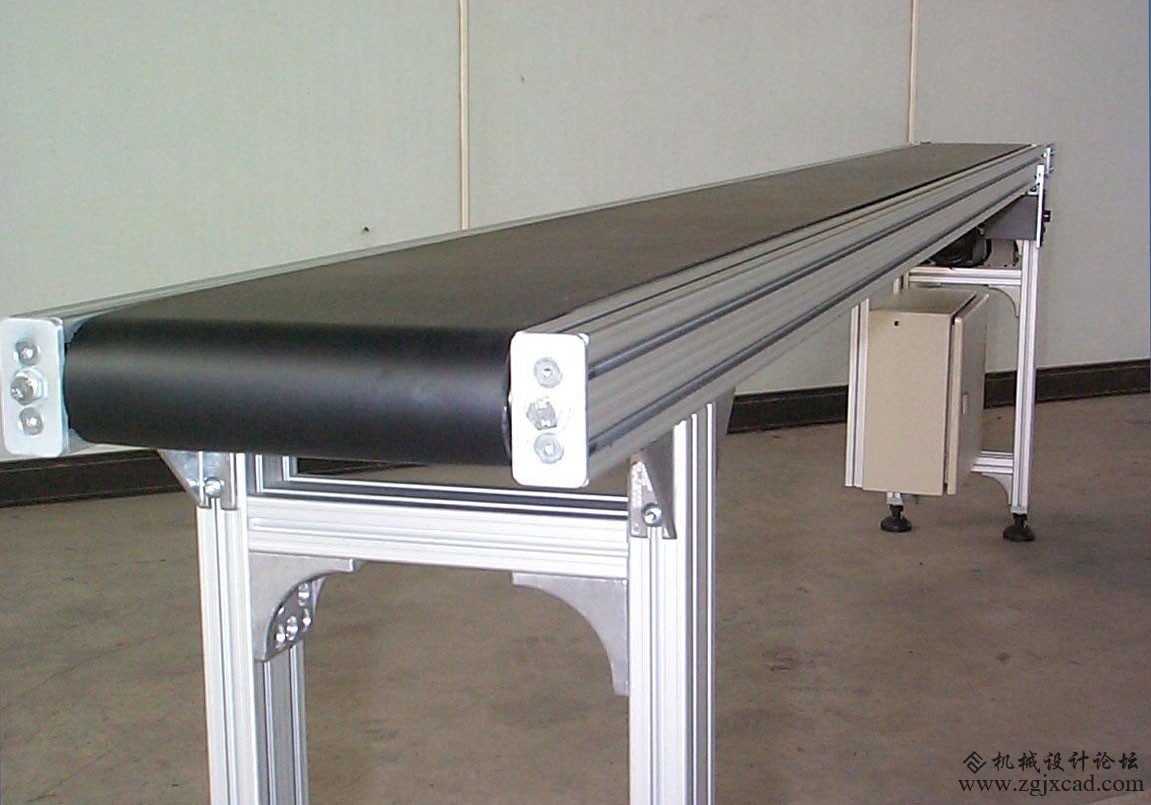

皮带输送机

    贮带转向架和贮带仓为焊接结构，通过螺栓进行连接；支撑小车由下托滚、车架和车轮等组成，作用是支撑储藏部分的胶带；张紧车由车架、车轮、滑轮组和改向滚筒等组成。

    (3)张紧装：是由框架、滑轮组和张紧车等组成，在张紧卷筒的一侧装有离合装置。

    (4)收放胶带装置：它一般位于张紧车的后部，由机架、调心托滚、胶带卷筒、减速器、电动机以及旋杆等组成。

    (5)机尾：是由支座、导轨、滚筒座、缓冲托滚以及清扫器等组成。

    (6)综合保护装置：它具有多种启停控制方式和显示，结构紧凑，性能可靠，且安装使用方便，其中跑偏传感器是胶带输送机的主要保护装置之一。

    介绍完了伸缩带式输送机的组成结构，下面再给大家介绍下可伸缩带式输送机的优点。

    (1).能耗低，效率高。由于运动部件自重轻，无效运量少。

　　(2).营运费低廉。可伸缩带式输送机的部件中只有托辊和滚筒为磨损件，输送带的寿命长，消耗的机油和电力也很少，自动化程度也高，所以所需要的操作人员就较少，节省了人力。

　　(3).运距长。单机长度可达十几公里一条，在国外已十分普及，中间不需要任何转载点。德国已经出现单机60公里一条的可伸缩带式输送机。

　　(4).输送量大。可伸缩带式输送机的运量可从每小时几公斤到几千吨，而且是连续不间断的运送，这是火车、汽车都望尘莫及的。

　　(5).可靠性高。由于结构简单，运动部件自重也比较轻，所以只要输送带不被撕破，寿命就可以长达十年之久，而且是金属结构部件，只要防锈好，几十年也不会有损坏。

　　(6).结构简单。可伸缩带式输送机主要由改向滚筒、传动滚筒、平行托辊、槽形托辊、驱动装置、输送带等组成，仅有十多种部件，并且可以进行标准化生产，还可以按照需要进行组合装配，结构十分简单。

     以上众多的优点我们即可看出可伸缩带式输送机之所以会这么受欢迎的原因。
