同步带根据齿的形状来分，有梯形齿(直边齿)和圆弧齿两种(如图1)。梯形齿同步带己有较长历史，它主要用于中，小功率的同步带传动，如各种仪器，计算机，轻工机械中均采用这种同步带传动。圆弧齿同步带由于齿高、齿根厚和齿根圆弧角半径均比梯形齿同步带大，而使得带的齿面受力和应力分布均匀，被称为高转矩同步带传动又称HTD带(High Torque Drive)或STPD带传动(Super Torque Positive Drive)。圆弧齿同步带能避免带齿与轮齿的干涉，因此，圆弧齿同步带比梯形齿同步带传递功率大，它主要用于重型机械的传动中，如运输机械(飞机，汽车)，石油机械和机床，发电机等的传动。据初步试验，圆弧齿同步带的承载能力可提高30%～50%，在传递大功率的场合，圆弧齿同步带有逐步取代梯形齿同步带的趋势。
同步带结构
图1 同步带结构

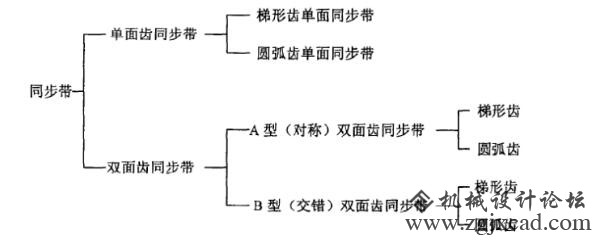

为了适应多轴传动和反向传动，又出现了双面齿同步带。双面齿同步带其带体上下都为传动工作面，因此对带体的拉伸强度和耐屈挠性要求更高。同步带按齿形结构分为：
我国同步带按规格制分为三种：一是模数制，二是节距制，三是DIN米制节距制。
模数制同步带主要参数是模数(与齿轮相同)。我国自60年代引入同步带以来，由于模数制同步带具有与齿轮相似的尺寸规格，且采用公制，故在国内多年来多生产和使用模数制同步带。箍着国际交流的增长，从国际上看，目前仅前苏联和东欧各国仍采用模数制，其他国家均采用节距制。节距制同步带的主要参数是带的节距，该规格制度已列入国际标准，我国是国际标准化组织的成员国，根据我国现行的技术政策要求，我国的同步带尺寸规格向ISO标准靠拢。故现在改用节距制。GBll616-89节距制同步带尺寸标准是等效采用ISO同步带标准，并在此基础上增加了XXL同步带型号而制定，同步带型号按节距制分成7种型号：
MXL(Minimal Extra LJght) 最轻型-节距Pb=2.032mm
XXL(Extra Extra Light) 超轻型-节距Pb=3.175mm
XL(Extra Light) 特轻型-节距Pb=5.080ram
L(Light) 轻型-节距Pb=9.525mm
H(Heavy) 重型-节距Pb=12.700mm
XH(Extra Heavy) 特重型-节距Pb=22.225mm
XXH(Double Extra Heavy) 最重型-节距Pb=31.750mm 更详细的同步带型号、规格、尺寸表，请看帖子二楼。
DIN米制节距是德国同步带传动国家标准制定的规格制度。其主要参数为齿节距，但标准节距数值不同于ISO节距制，计量单位为公制。在我国，由于德国进口设备较多，故DIN米制节距同步带在我国也有应用。

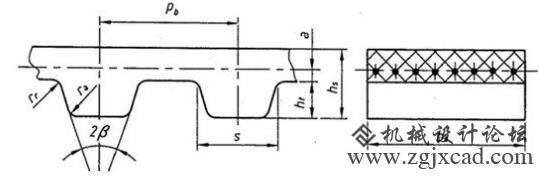

节距制梯形齿同步带的主要参数(图2)：
同步带的标准尺寸
图2 同步带的标准尺寸
(1)同步带的节距Pb
同步带相邻两齿对应点沿节线度量所得的长度称为同步带的节距。节距的大小，决定着同步带和带轮齿各部分尺寸的大小，节距越大，带的各部分尺寸越大，承载的能力越大，因此，节距是同步带最主要的参数。在节距制同步带系列中以不同节距来区分同步带的型号。
(2)同步带的节线长度L
同步带工作时，其承载绳中心线长度应保持不变，因此称此中心线为同步带的节线，并以节线周长L作为带的公称长度，称为节线长度。当带传动的中心距己定时，带的节线长度过大或过小，都会影响带齿与轮齿的正常啮合，为此对梯形齿同步带的各种节线长度已规定公差值。
(3)同步带的齿根宽度S
一个带齿两侧齿廓线与齿根底部廓线交点之问的距离称为带的齿根宽度。同步带的齿根宽度大，则使带齿的抗剪切、抗弯曲能力增强，相应就能传递较人的载荷。
节距制同步带的其他尺寸如带齿的齿根圆角半径Rr，齿顶圆角半径Ra以及齿形角β和带宽b等均与节距的大小有关。
|
