皮带输送机的机头机尾传动装置解析

yu021

    皮带输送机的机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距两个传动滚筒，用齿轮传动时，应该卸下一组电机、液力联轴器和减速器。

    液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25.564，与SGW-620/40T型刮板输送机可通用互换，减速器用螺栓直接与机架连接。

   卸载端和头部清扫器，带式逆止器，便于卸载，机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整胶带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上，故可除去粘附着的碎煤，带式逆止器以防止停车时胶带倒转。

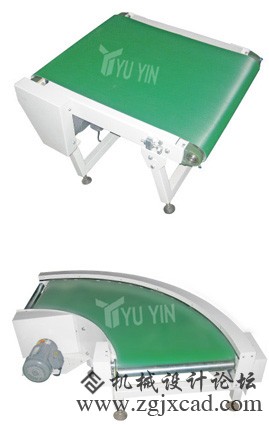

皮带输送机

    可伸缩装置位于张紧绞车的后部，它由机架、调心托辊、减速器、电动机、旋杆等组成，其作用是将胶带增补到输送机机身上或从输送机机身取下，机架的两端和后端，各装一旋杆，当增加或减少胶带时用以夹紧主胶带，调心托辊组供卷筒收放胶带时导向，工作时将卷筒推进机架的一端用尾架顶起，另一端顶在减速器出轴的顶尖上，开动电动机通过减速器出轴的拨盘带动卷筒，收卷胶带，放出胶带，放出胶带时不开电机由外拖动卷筒反转，在不工作时活动轨可用插销挂在机架上，以缩小宽度，在活动轨上方应设置起重装置悬吊卷筒，巷道宽度可视具体情况适当拓宽，以利胶带收入时操作。

    皮带输送机的中间架由无螺栓连接的快速可拆支架，由H型支架、钢管、平托辊和挂钩式槽形托辊、“V”型托辊等组成，是机器的非固定部分，钢管可作为拆卸的机身，用柱销固装在钢管上，用小锤可以打动，挂钩式槽形托辊胶接式，槽形角30°，用挂钩挂在钢管的柱销上，挂钩上制动的圆弧齿槽，托辊就是通过齿槽挂在柱销上的，可向前向后移动，以调节托辊位置控制胶带跑偏。

    上料装置安装在收放装置后边，由转向转导向接上料段，运送的物料从此段装上运至下料段，下料装置由下料段一组斜托辊将物料卸下，下料段直接极为，机尾由导轨和机尾滚筒座组成，导轨一端用螺栓固定在中支座上，并与另一导轨的前端用柱销胶接，藉以适应底板的不平，机尾滚筒与储带装置中的滚筒结构相同，能互换，其轴线位置可用螺栓调节，以调整胶带中在机尾的跑偏，机尾滚筒前端设有刮煤板，可使滚筒表面的碎煤或粉煤刮下，并收集泥槽中，用特制的拉泥板取出，机尾加上装有缓冲托辊组，受料时，可降低块煤对胶带的冲击，有利于提高胶带寿命。
