皮带输送机托辊支架独特的纠偏作用

yu021

     皮带输送机是一种摩擦驱动以连续方式运输物料的输送机械，因为具有输送量大、结构简单、维修方便、成本低、通用性强等优点，皮带输送机广泛地应用在了冶金、煤炭、交通、水电、化工、轻工等部门。皮带输送机主要是由输送带、支架、上下托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成，皮带输送机托辊用于支承皮带和物料使其稳定运行。

      在常见的输送机托辊中有槽形、平形、调心、缓冲等系列，槽形托辊用于散装物料，平形托辊一般用于输送成件物料，同时还用于所有输送机的空载段。缓冲托辊装于输送机受料处以保护输送皮带，调心托辊用以调整输送带的横向位置，避免其跑偏。调心托辊又包括了锥形和摩擦型两种，因皮带输送机受物料影响容易发生横向跑偏，所以必须安装调心托辊。但在使用一段时间后对输送机跑偏调节敏感性变差，不能很好的来调整传送带的横向位置。而调心辊安装数量一般也相对比较少、形状及安装位置较为特殊，因其形状的特殊性，通用性较差，不便于及时更换及安装，容易造成输送带跑偏与磨损，而安装数量较多的平形托辊因其支架为固定式，也存在无法实现调节的问题。

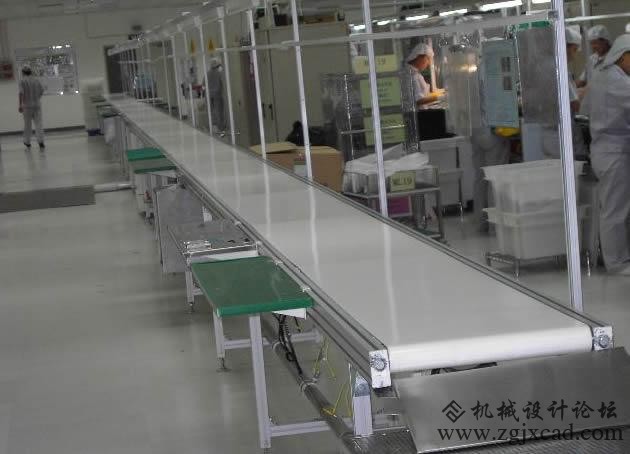

皮带输送机

      为了解决以上问题，可以提供一种皮带输送机平形托辊支架来调节输送带的横向位置进行实现，其结构包括：安装臂和托辊臂，安装臂底部与托辊臂固定连接，其顶部设有安装孔，托辊臂上设有至少三个固定卡，之间并设有固定槽，进行成对的使用来安装在传送带支架的两侧。当需要进行输送皮带的纠偏时，可通过将平形托辊安装于不同的托架卡槽内所产生的斜度，来使得输送带的带面摩擦力发生变化，从而实现皮带的横向调节。这样便有效的解决了调心辊损坏后，因其形状及装配较为特殊，备件不能及时到位而造成输送带磨损的问题。
