小型皮带输送机断带应急处理方法

yu021

　　倾斜井巷小型皮带输送机在正常带货运行时，因某些故障因素而造成胶带断开，断带就会顺着皮带道快速下滑，若不及时发现并制止胶带下滑，不仅损坏输送机的机架设备，堵塞运输巷道，严重者将导致整个设备停产，使企业蒙受重大经济损失；如果皮带道有人行走，则可能造成人员的伤亡，后果极其严重。目前解决倾斜井巷断带危害的断带保护装置常用的有两种，一种是断带抓捕器，另一种是逆止托辊，经过长期的应用发现断带抓捕器由于受抓捕面积限制和抓捕不同步等因素，容易导致误动作或胶带损伤，影响使用效果。而逆止托辊的应用为解决断带危害找到了方法。

　　逆止托辊是将逆止托辊代替小型皮带输送机上的普通槽型托辊，一旦输送机的胶带断开，逆止托辊则反向逆止不动，它和胶带之间就会产生巨大的摩擦力，制止胶带沿着皮带道迅速下滑。逆止托辊主要有机械棘轮式逆止托辊和逆止轴承式逆止托辊两种形式。

　  机械棘轮式逆止托辊原理 由位于托辊内部两个轴承座之间并靠近轴承座位置对称布置的棘爪、棘轮、销轴、弹簧构成，也就是将机械棘轮融进托辊内部，托辊转动产生离心力，在机械弹力与该离心力的共同作用下，托辊发生反向逆止。从表面来看，该构造和普通托辊相差无几，但是它更加稳固可靠，原理简单易懂，不易受安装条件的限制。可承受的逆止力矩大，运行时安全可靠。缺点是结构比较复杂，有一定的噪音，易损坏。

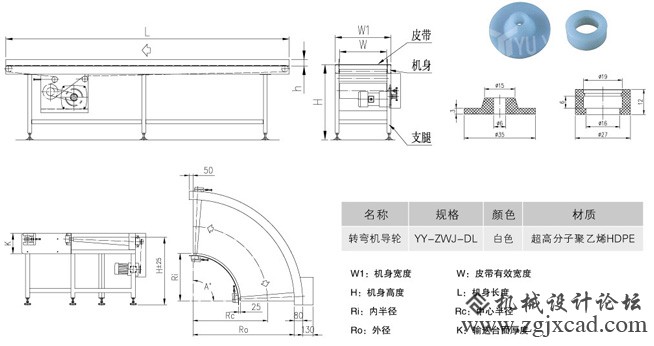

皮带输送机

　  逆止轴承式逆止托辊原理 其主要结构为改型的单向转动的非接触逆止结构，即托辊内部有两套滚柱型单向离合器，其工作主要依靠弹簧储能以及楔块摩擦自锁和工作旋转时的离心力来完成。该结构的优势在于运行中无接触，从而实现了无噪声，适应转速较高，适用的环境条件更广。另外，该结构的逆止力大，使用寿命较长。另一方面，这种结构应用于转速较低时比应用于转速较高时的寿命要短，加之其在制作上要求具有较高精度标准，这些都是该结构无法克服的缺陷。见图2：

    逆止托辊坡度应用的范围：遇到皮带输送机负载停机，且此时逆止装置无法正常运行或胶带断开，加之重力作用的影响，胶带及物料会顺着输送机的皮带道快速下滑。在这种情况下，托辊会受逆止装置的影响而不能旋转，在托辊与胶带接触面之间的下滑力会倾向于下滑，胶带与托辊之间的由正压力产生的摩擦力，能够有效避免胶带沿皮带道滑落。只要下滑力小于最大静摩擦力，胶带便实现制动。
