YT4543型组合机床动力滑台液压系统
  组合机床采用液压传动的较多．因为用液压传动时便于实现较复杂的自动工作循环，进给力大，进给量可

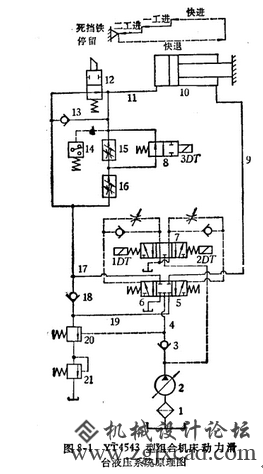

以无级调整，工作平稳．向烂二>图8—1Y~4543型组合机床动力滑台液压系统原理图
  动力滑台是组合机床的一种通用部件．在滑台上可以配置各种工艺用途的切削头，例如安装．动力箱和主
轴箱、钻削头、铣削头、镗削头、镗孔车、端面头等，因而提高了通用化程度．
  组合机床液压系统的供油方式可以采用定量泵或变量泵：当采用定量泵时一般采用双泵供油，双泵供油回
路可参阅第七章．用变量泵供油时一般可采用限压式变量叶片泵或稳流量式变量泵。YT4543型液压动力滑台
的台面尺寸为450X800mm，进给速度范围为6．6—660mm／min，最大进给力为45000N．

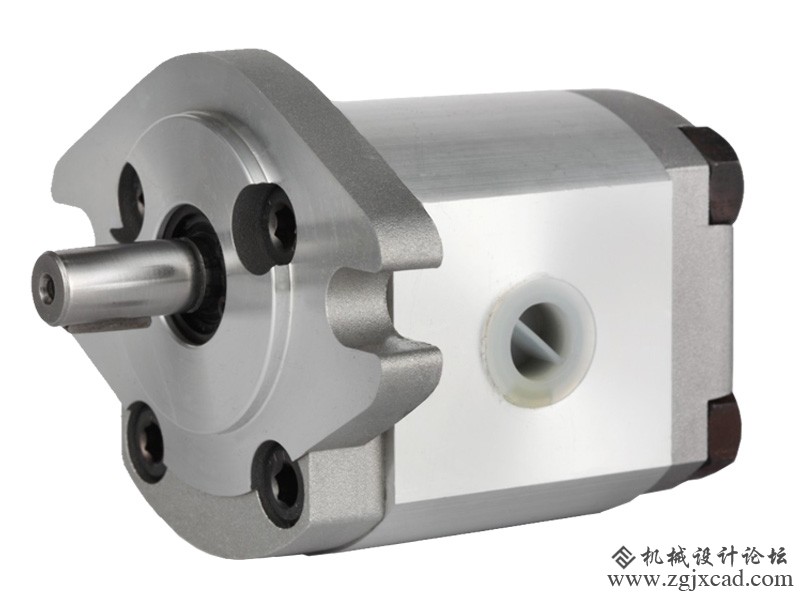

    高压齿轮泵



  YT4543型液压动力滑台可以实现多种不同的工作循环，例如一种比较典型的工作循环是：快进、一工进、
二工进、停留、快退、停止．因此对这种动力滑台的液压系统要求能实现快速运动、调速、换向、快速运动
与工作进给的换接、两种工作进给的换接等．关于实现这些功能的基本回路在第七章中已有介绍．一台机床
的液压系统也正是根据需要由一些液压基本回路组成．



  图8—1是YT4543型动力滑台的液压系统原理图．该系统由限压式变量叶片泵供油，当工作压力达到一定值
时，变量泵的流量可以自动减小．
