液压泵及液压马达的工作原理
    一、工作原理
  ．在第一章中，曾用手动液压千斤顶为例，说明最简单的液压传动装置的组成．其中包含
了两种基本的能量转换器件：将机械能转换为液体压力能的手动泵——液压泵，以及将液体
压力能转换为机械能的液压缸一一液压执行元件。液压执行元件有两种型式。实理直线往复
运动的称为液压缸，而实现旋转运动的称为液压马达。
    根据工作腔的容积变化而进行吸油和排油是液压泵的共同特点，因而这种泵也称为容视
泵。

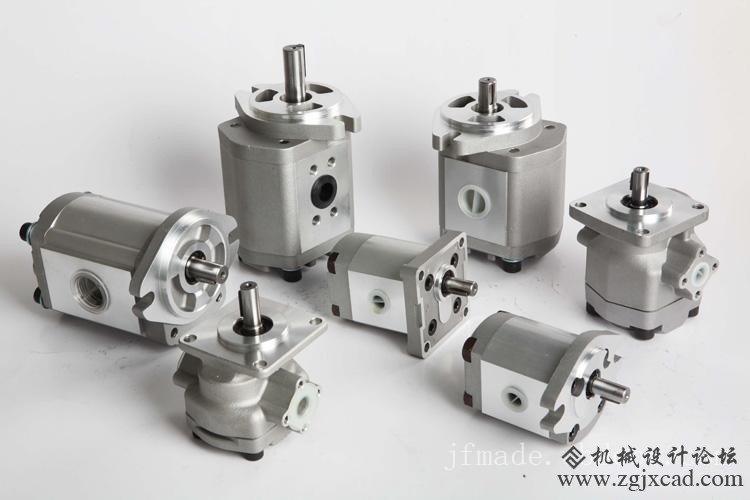

                 高压齿轮泵


    构成容积泵的基本条件是。
    1．结构上能实现具有密封性的工作腔。
    2．工作腔髓周而复始地增大和减小，当它增大时与吸油口相连，当它减小时与排油日
相连。
    3．吸油口与排油口不能沟通
    从上述工怍过程可以推论，液压泵具有以下共同的基本性能；
    1．液压泵在每一工作周期中吸入或排出的液体容积只取决于工作构件的几何尺寸(傍
如，柱塞的直径和行程)。因此，在不考虑泄漏的影响时，液压泵每转一转(它包禽一个或若
干个工作周期，视泵的工作原理而定)排出的液体容积——排量是恒定的。
    2．液压泵的理论流量与泵的转速成正比。因为不考虑泄漏等影响时的理论囊量悬转速
与排量的乘积。
    3．在不考虑泄漏及液体的压缩性时，液压泵的流量与工作压力无关。因为不f压力高
低，在每个工作周期中被泵强迫排出的液体容积是不变的．
             液压泵


    从能量转换的性质来说，液压泵与液压马达的功能完全相反。但两者结构并晃愿瓤上的
区别，液压泵与液压马达是可逆式机械。换言之，将压力油通入液压泵，它就可以成为液压马达而输出机械能。
    不过，必须指出：虽然液压泵与液压马达就工作腔的形成及工作原理而亩并无原贝n区别，因而是可逆的。但是，若要液压泵作为液压马达来工作，结构上必须允许液体能反向流动。所以，液体只能单向流动的阀式配流泵就不具备作为液压马达工作的可逆性。此外，液压泵与液压马达的可逆性只是从原理的角度而言，由于泵与马达的工作特点不同，因而在具体的结构细节上仍然存在不少差别。
