各位师兄师姐帮忙一下如何画这图

孤帆之梦 · 发表于 2013-12-17 20:50:18

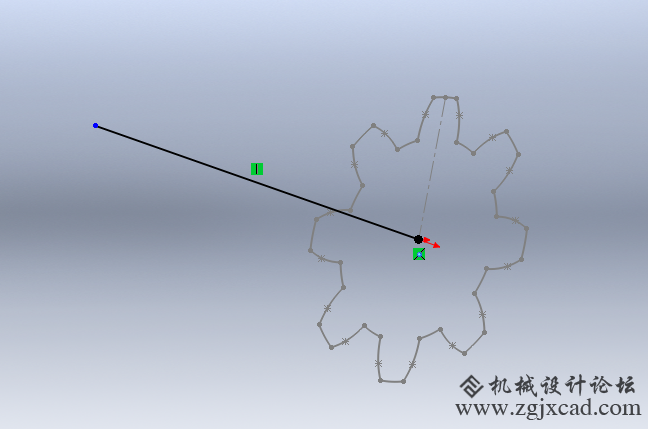

各位师兄师姐帮忙一下如何画这图，斜齿轮如何画谢谢了

死猫 · 发表于 2013-12-20 07:01:59

上网找外挂插件~~~直接输入齿数~分度圆之类噶就OK咯

UG交流会 · 发表于 2013-12-21 21:10:32

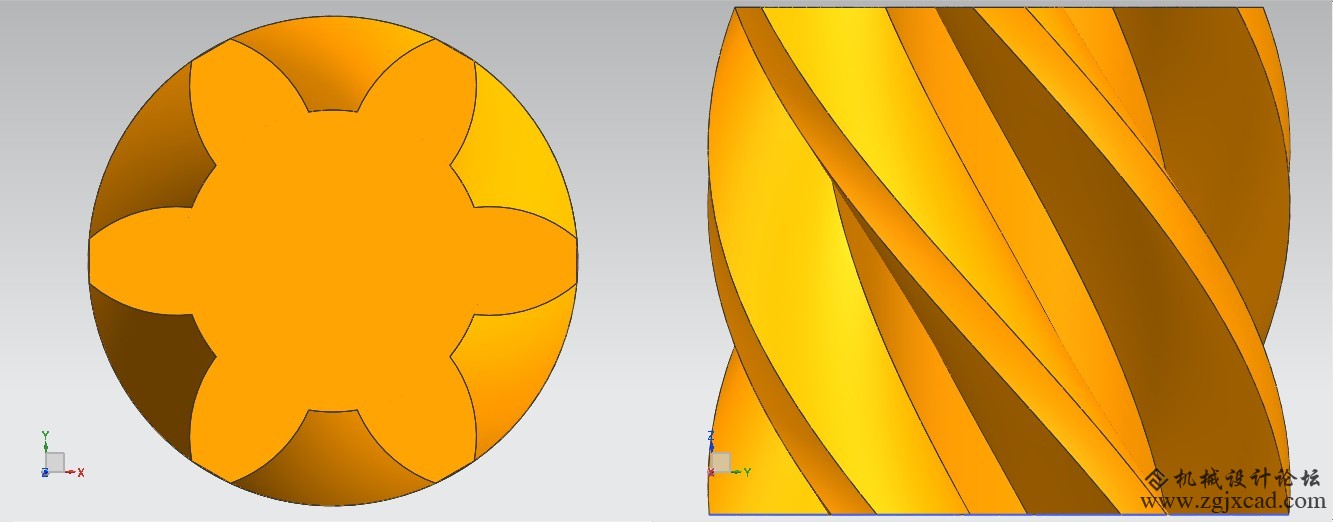

随便给的参数

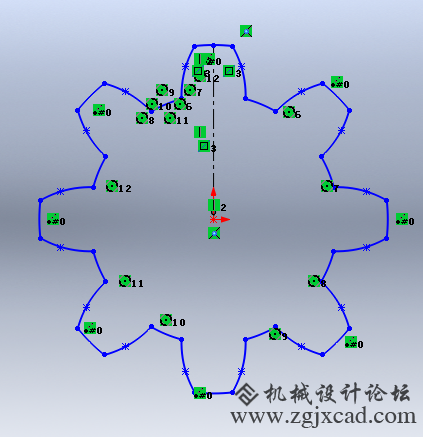

先做出截面

再做出引导线

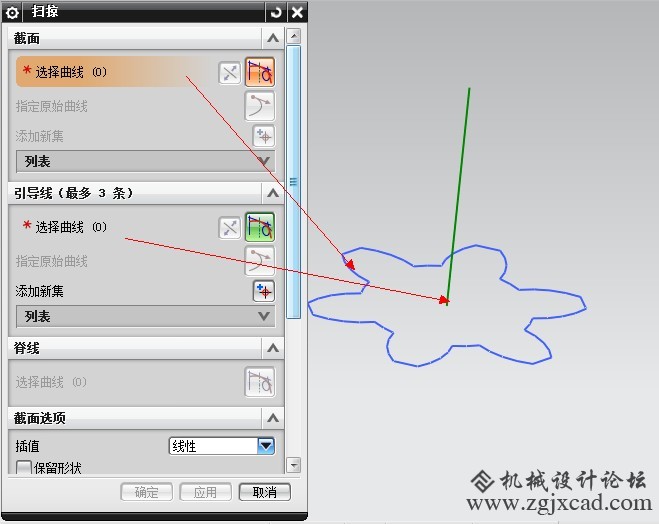

开始用扫掠命令

注意用角度控制

dx606 · 发表于 2013-12-22 13:26:50

这个个方法不错哦啊

王磊 · 发表于 2013-12-22 22:38:53

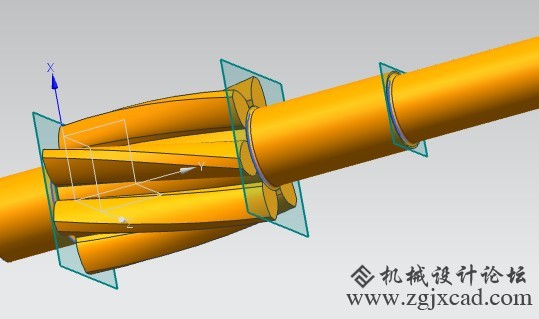

刚画的，不知道满足你的要求不？？具体参数要自己查相关资料的，这里只是个方法，刚才复习才看到，斜齿圆柱齿轮的螺纹升角在8度到20度比较合适！！

路飞坚 · 发表于 2013-12-23 08:57:02

边路过变学习！

菠萝吹雪^_^ · 发表于 2014-1-1 14:29:00

路过，学习一下

灵－紫 · 发表于 2014-1-2 08:09:52

lijie · 发表于 2014-1-7 18:36:31

高手

hsxyzj87 · 发表于 2014-1-19 16:38:43

都是高手啊
