1、何谓CAD Ø CAD的含义
计算机辅助设计 (Computer Aided Design)
CAD并不是指一个CAD软件，更不是指AutoCAD，而泛指使用计算机进行辅助设计的技术 2、AutoCAD 2012系统所需的软硬件配置 Ø 操作系统：具有Service Pack 2以上的 Windows XP 或具有Service Pack 4的Windows 2000 ，或全部版本的Windows Vista和Windows 7； Ø Web 浏览：MicrosoftInternet Explorer 7.0以上； Ø 处理器：Intel Pentium 4 或 AMD Athlon™ Dual Core 处理器，1.6 GHz以上，采用 SSE2 技术； Ø RAM：推荐使用2 GB； Ø 视频：最低要求为1024 x 768 VGA 真彩色； Ø 硬盘：至少有安装 750 MB以上的空间。
3、AutoCAD的功用
Ø 一般意义上讲，AutoCAD是一个用于工程设计的软件 Ø 广泛应用于机械、电子、土木、建筑、航空、航天、轻工、纺织等专业 Ø 业界应用最广泛，功能最强大的通用型辅助设计绘图软件 Ø 主要用于二维绘图，也具备有限的三维建模能力
4、AutoCAD的基本绘图功能
Ø 提供了绘制各种二维图形的工具，并可以根据所绘制的图形进行测量和标注尺寸 Ø 具备对图形进行修改、删除、移动、旋转、复制、偏移、修剪、圆角等多种强大的编辑功能 Ø 缩放、平移等动态观察功能，并具有透视、投影、轴测图、着色等多种图形显示方式 Ø 提供栅格、正交、极轴、对象捕捉及追踪等多种精确绘图辅助工具 Ø 提供块及属性等功能提高绘图效率，对于经常使用到的一些图形对象组可以定义成块并且附加上从属于它的文字信息，需要的时候可反复插入到图形中，甚至可以仅仅修改块的定义便可以批量修改插入进来的多个相同块
5、AutoCAD的基本绘图功能（续）
Ø 使用图层管理器管理不同专业和类型的图线，可以根据颜色、线型、线宽分类管理图线，并可以控制图形的显示或打印与否 Ø 可对指定的图形区域进行图案填充 Ø 提供在图形中书写、编辑文字的功能，提供插入、编辑表格功能 Ø 创建三维几何模型，并可以对其进行修改和提取几何和物理特性
6、AutoCAD的辅助设计功能 Ø 可以方便的查询绘制好的图形的长度、面积、体积、力学特性等 Ø 提供在三维空间中的各种绘图和编辑功能，具备三维实体和三维曲面的造型功能，便于用户对设计有直观地了解和认识 Ø 提供多种软件的接口，可方便的将设计数据和图形在多个软件中共享，进一步发挥各个软件的特点和优势
7、AutoCAD的开发定制功能
Ø 具备强大的用户定制功能，用户可以方便的将软件改造得更易自己使用 Ø 具有良好的二次开发性，AutoCAD提供多种方式以使用户按照自己的思路去解决问题。AutoCAD开放的平台使用户可以用AutoLISP、LISP、ARX、Visual BASICA等语言开发适合特定行业使用的CAD产品
8、AutoCAD的开发定制功能（续）
Ø 为充分体现软件的易学易用的特点，界面增加了工具选项板、状态栏托盘图标、工具面板等功能。工具选项板可以更加方便的使用标准或用户创建的专业图库中的图形块以及国家标准的填充图案，状态栏托盘图标可以说是最具革命性的功能，它提供了对通信、外部参照、CAD标准、数字签名的即时气泡通知支持，是AutoCAD协同设计理念的最有力地工具。联机设计中心将互联网上无穷尽的设计资源方便的为用户所用
9、启动AutoCAD
Ø 启动AutoCAD Ø 使用样板图新建文件 Ø 打开文件 Ø 局部打开文件 Ø 保存文件 Ø 多文档工作环境 (Ctrl+F6 或Ctrl+Tab换）

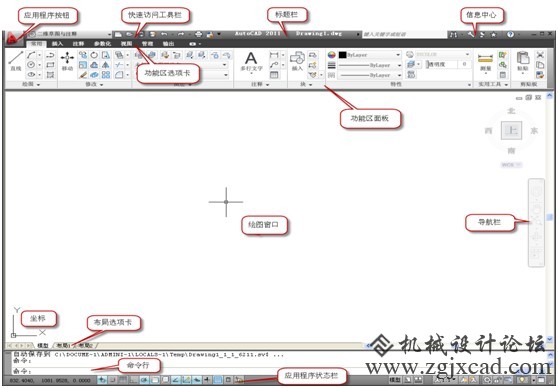

10、AutoCAD的默认工作界面和作用
认识AutoCAD
Ø 应用程序按钮 Ø 快速访问工具栏、标题栏及信息中心 Ø 功能区选项卡 Ø 功能区面板 Ø 导航栏 Ø 绘图区域 Ø 模型/布局选项卡和UCS图标 Ø 命令提示窗口（命令行） Ø 应用程序状态栏

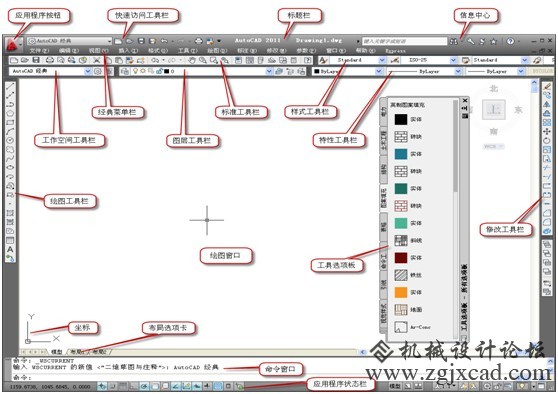

11、AutoCAD的经典工作界面和作用 Ø 应用程序按钮 Ø 快速访问工具栏、标题栏及信息中心 Ø 经典下拉菜单栏 Ø 标准工具栏 Ø 样式/对象特性工具栏 Ø 绘图/修改工具栏 Ø 绘图区域（绘图区域的缩放） Ø 模型/布局选项卡和UCS图标 Ø 命令提示窗口（命令行） Ø 应用程序状态栏 Ø 工具选项板
12、AutoCAD 2012命令的激活方式 Ø 选择下拉菜单中的菜单项 Ø 在工具栏或工具面板中选择相应的命令按钮 Ø 利用即时产生的右键快捷菜单中的选项 Ø 在命令行中直接键入命令或简化命令 Ø 使用快捷键

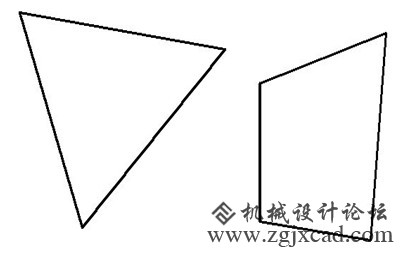

13、绘制简单的二维对象
认识AutoCAD
14、简单的控制显示方法 Ø 计算机显示屏幕的大小是有限的，也就是说绘图区域受到计算机硬件的限制，AutoCAD提供的显示命令可以平移和缩放图形，这样既可以看清图纸细节，也可以方便的浏览全图。 Ø ZOOM 和PAN命令 Ø 鼠标滚轮（可在任何状态下使用，推荐） Ø AutoCAD 2012 的导航栏
认识AutoCAD
15、调用AutoCAD 2012软件的帮助系统 Ø 在【信息中心】中单击【帮助】按钮 Ø 命令行键入命令“help”或者“?”号激活帮助 Ø 直接按下键盘上的功能键F1激活在线帮助窗口 Ø 首先激活需要获取帮助的命令，在此状态下直接单击功能键F1可以直接调阅该命令的帮助 Ø 鼠标在工具按钮上悬停，可激活工具提示 Ø 软件的新功能专题研习，开发人员的帮助 Ø 支持知识库、联机培训资源、联机开发人员中心，可以链接到Autodesk的相关网站，从而得到Autodesk技术专家的Web支持。
回到目录：cad2012教程
|
