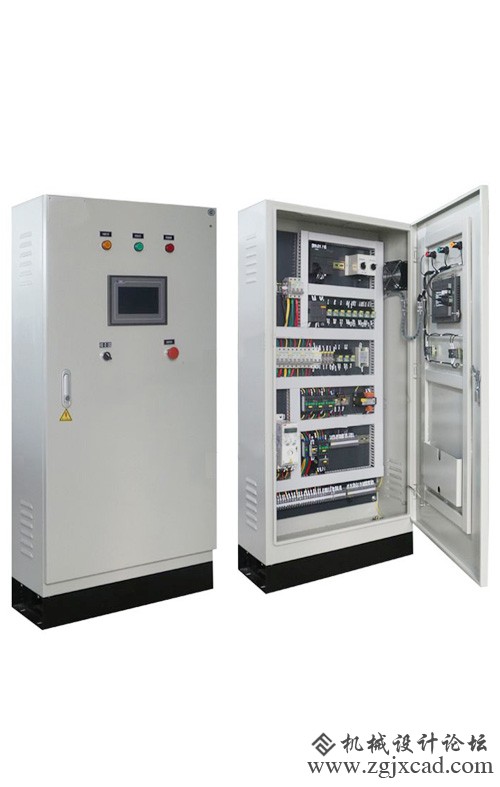

电气控制柜是一个金属盒，其中包含重要的电气设备，以电气方式控制和监控机械过程。
控制柜的电气部件 (1)干线用断路器
主断路器是所有设备的电源进入控制柜的地方。这种断路器通常在面板外侧有一个断开装置，允许我们切断电源。记住断路器的顶部仍有电力。进入面板的功率可以从480伏到120伏不等。
(2)电涌放电器
当电源从主断路器进入面板后，电源将进入电涌放电器。电涌放电器是一种保护控制柜内所有电气设备免受电涌或过电压影响的装置。电涌可能来自雷击或公用电源电涌。
(3)变压器和24伏电源
电源可以连接到一个变压器，该变压器关闭电源，以便为较小的设备供电。如果输入功率高于120伏，通常使用变压器。如果电源电压为120伏，可以使用电源将电压降低到24伏。
现在，河北电气控制柜有来自主断路器的电源和由变压器或电源分配的电源，不同的电压可以连接到接线板，以便在整个电气控制柜中进行更多的电源布线。 (4)接线盒
接线板由两个端子组成，这两个端子可以将两根或多根电线连接在一起。接线板可以与其他几个接线板一起排列在一个安装在工业标准导轨上的长条上，以便将电源从一个电源输送到整个面板上的几个设备。
(5)可编程逻辑控制器
控制柜的下一部分是控制和监控机械过程的设备。让我们谈谈可编程逻辑控制器或可编程逻辑控制器。
PLC就像是整个过程的大脑。可编程逻辑控制器将有一个存储逻辑程序的中央处理器。它将有相关的输入和输出，这将有助于控制和监测装配线。
说到我们的端子板，我们将有电线从它们连接到我们的输入和输出。这允许装配线的实际控制。现场设备，如接近开关、光电眼和其他传感器设置在装配线上，以提供可编程控制器控制生产线运行所需的反馈。
(6)继电器和接触器
可编程逻辑控制器的输出将连接到继电器组，继电器组将闭合内部触点，内部触点将发出电力来打开或关闭装配线上的设备。较小的继电器将控制灯或风扇等设备，而较大的继电器称为“继电器”电流接触器，是用来控制马达的。
(7)网络交换机
我们还将在可编程逻辑控制器附近的某个地方安装一个网络交换机。这将由24伏电压供电，它将是我们与可编程逻辑控制器和装配线上的网络兼容设备之间的通信枢纽。
(8)人机界面
其中一个设备是我们的“人机界面”。人机界面可以本地安装在面板门上，也可以安装在靠近机器的远程面板上。
人机界面可以是一个非常动态的工具，帮助操作员控制和监控机器。可编程控制器将通过网络将信号传递给人机界面进行监控，人机界面可以向可编程控制器发送信号以控制机器。
|
