1、首先，我们需要一个模型

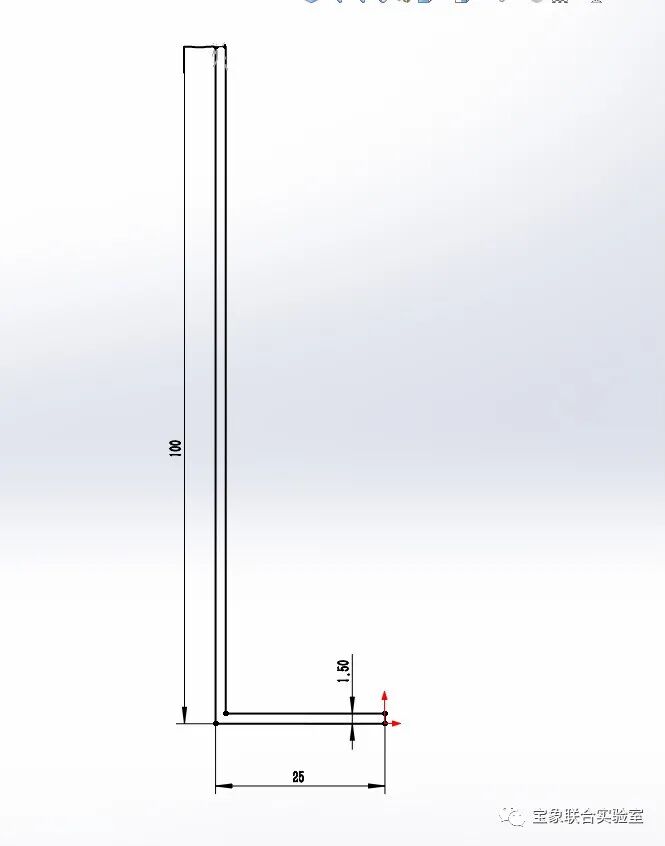

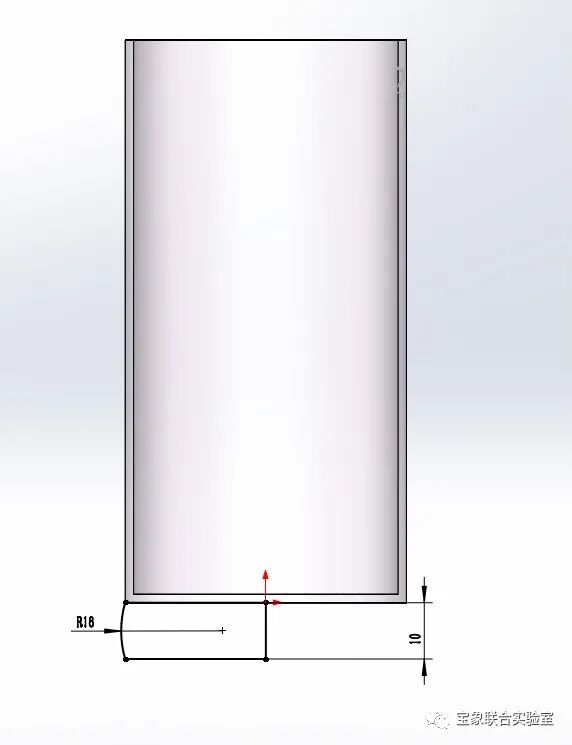

2、进入前视基准面，绘制如图草图

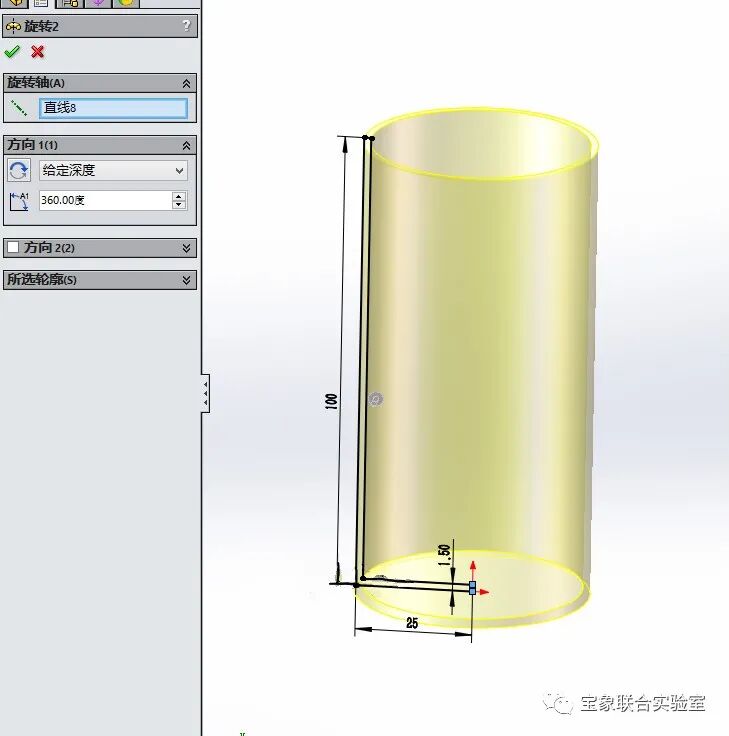

3、用旋转命令，做出杯子的形状

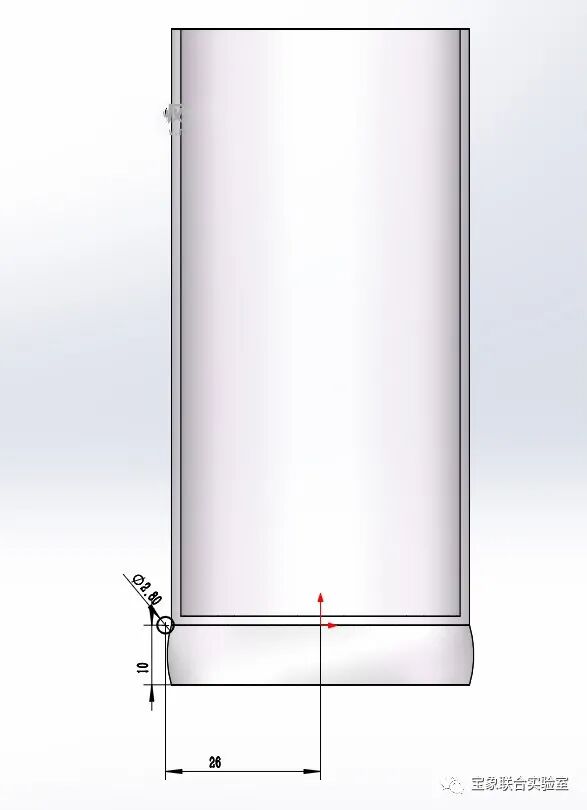

4、继续在前视基准面绘制草图，为了做一个好看的杯子

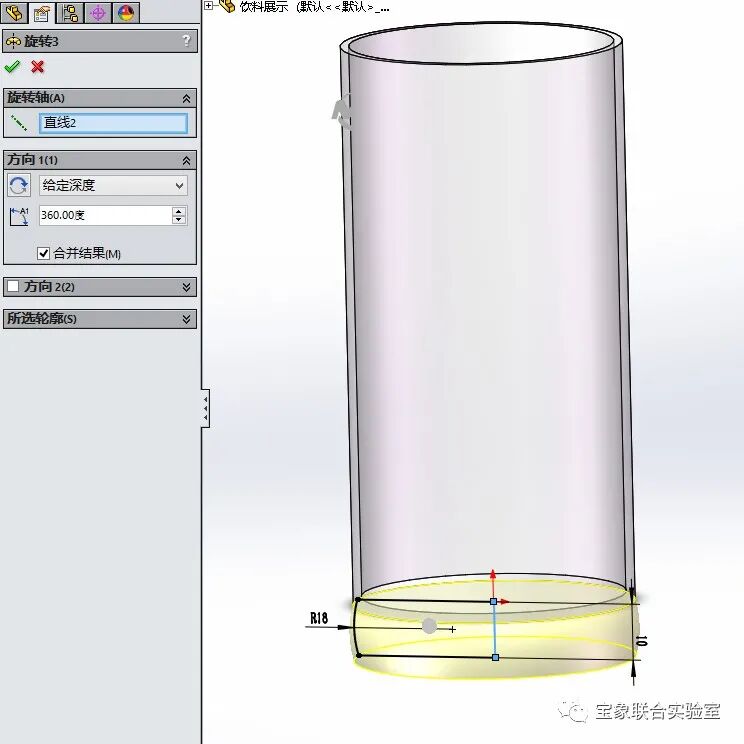

5、同样用旋转命令

6、继续画草图，这次画一个圆，用来做切口用的

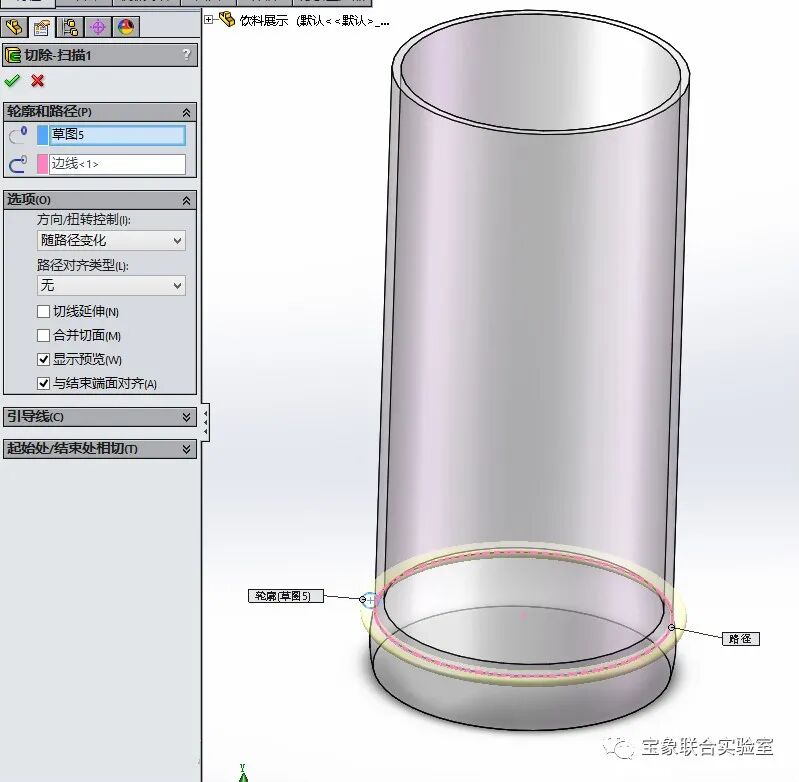

7、使用扫描切除命令，依次选取轮廓和路径

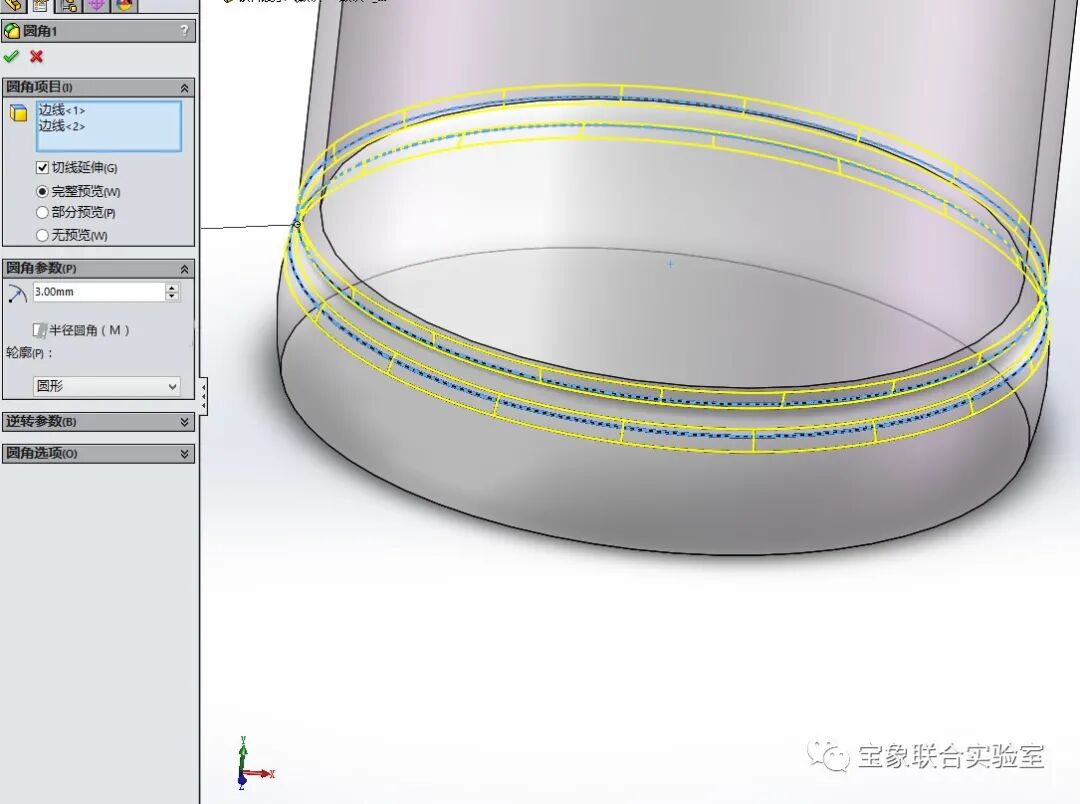

8、扫描切除后，边缘十分锋利，会影响外观，所以我们需要圆角一下

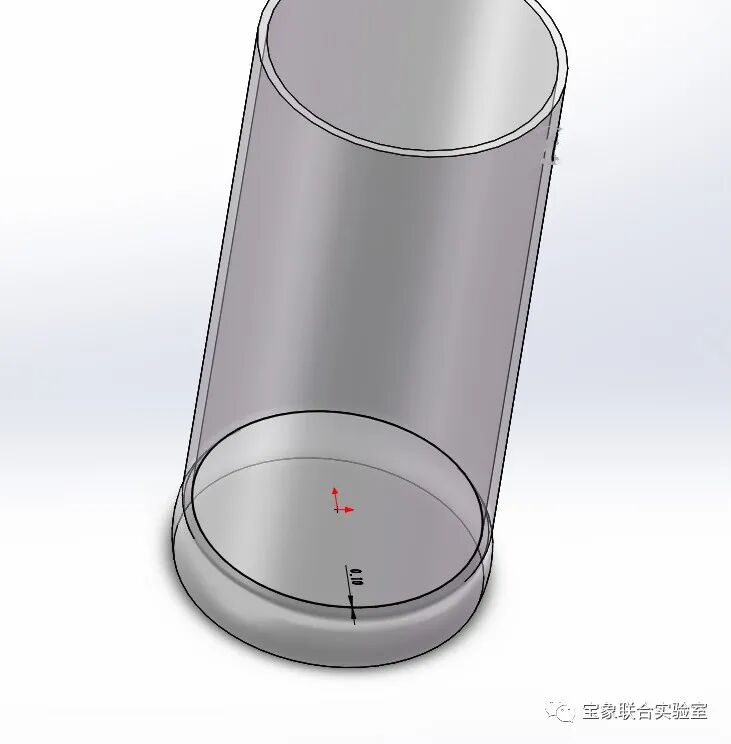

9、在杯子里面的平面上，往里面！！等距0.1mm，是为了跟杯子隔开

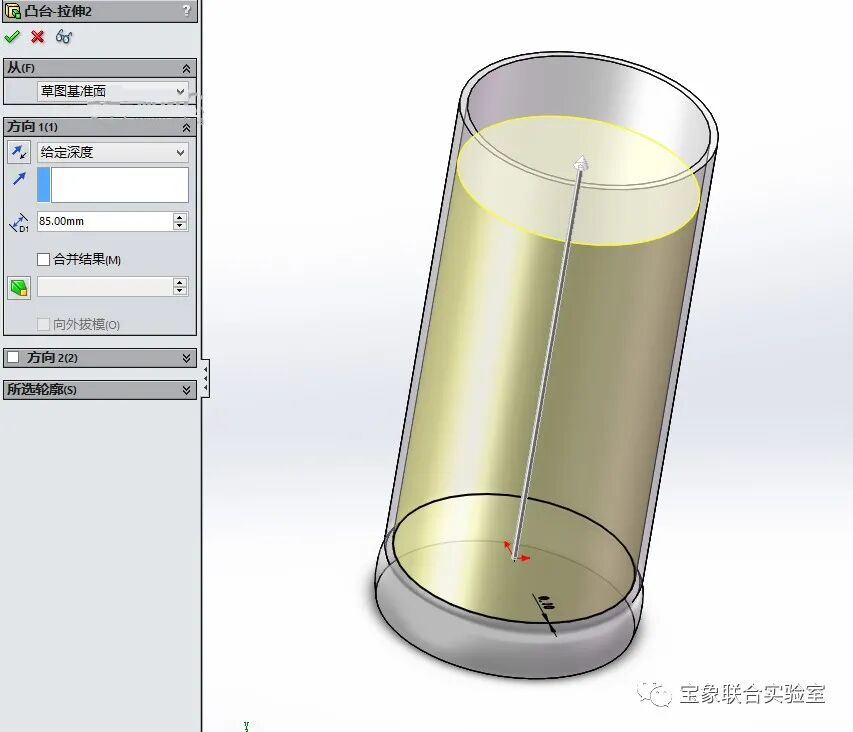

10、然后用拉伸凸台，拉伸出一段距离，这里可不能合并结果哦！

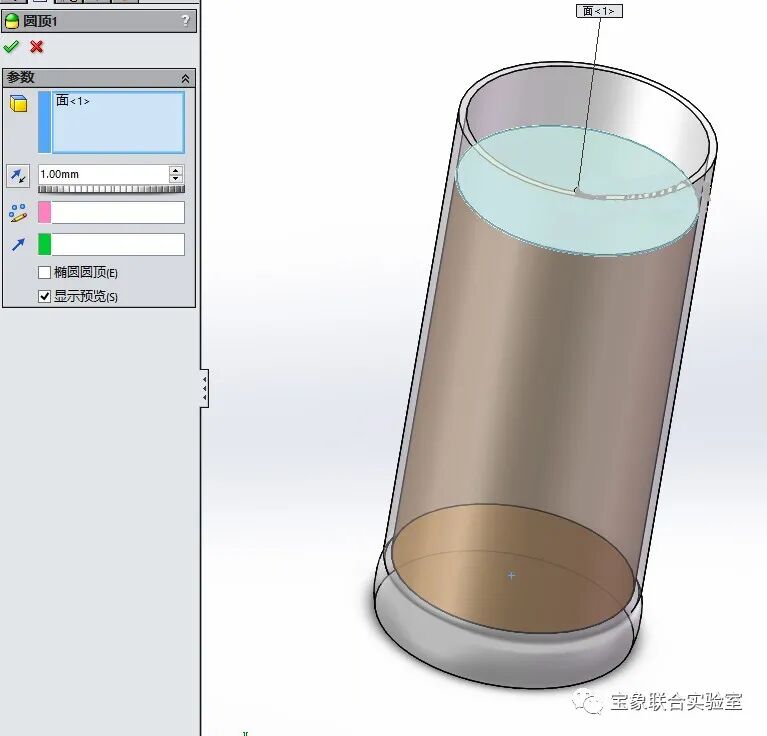

11、然后对其表面进行圆顶，因为水面并非平的

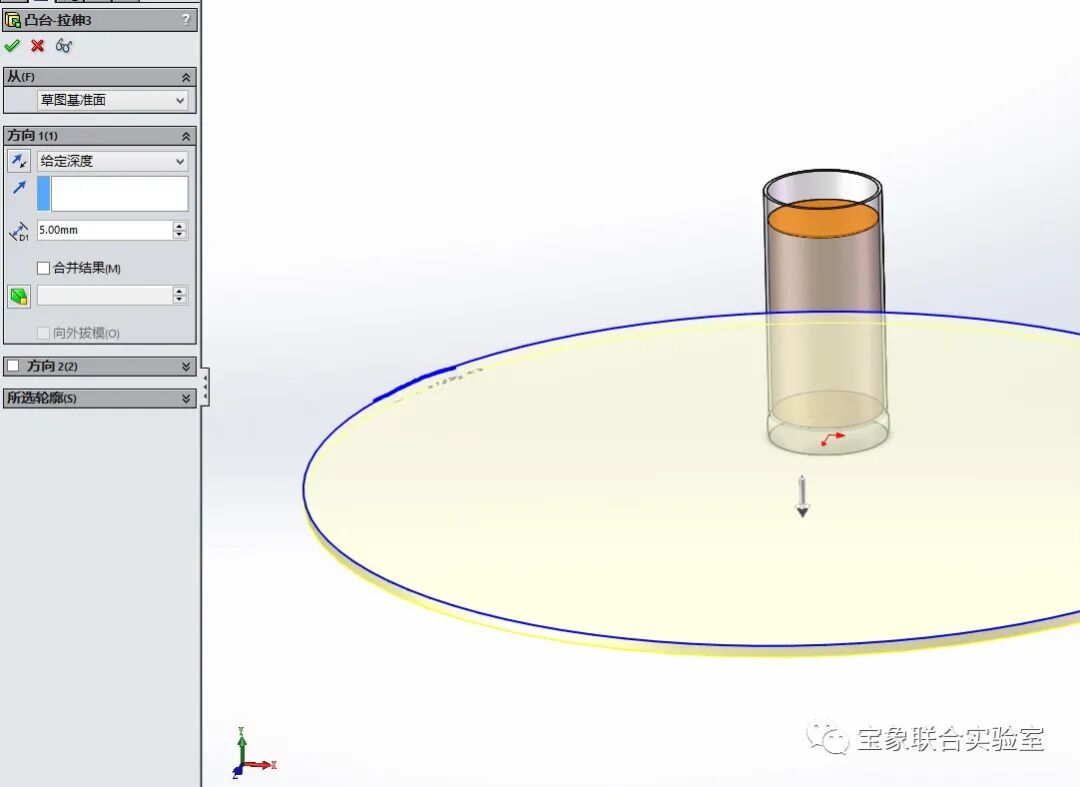

12、在杯子底部画一个大圆，用来放置杯子用，同样不要合并结果，不同实体来的

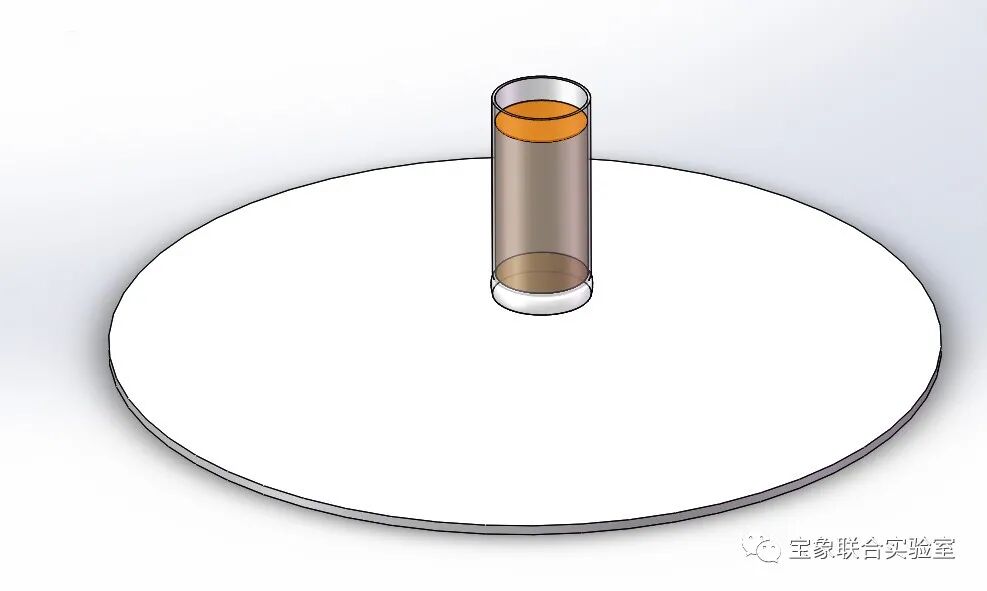

13、大概效果如图所示

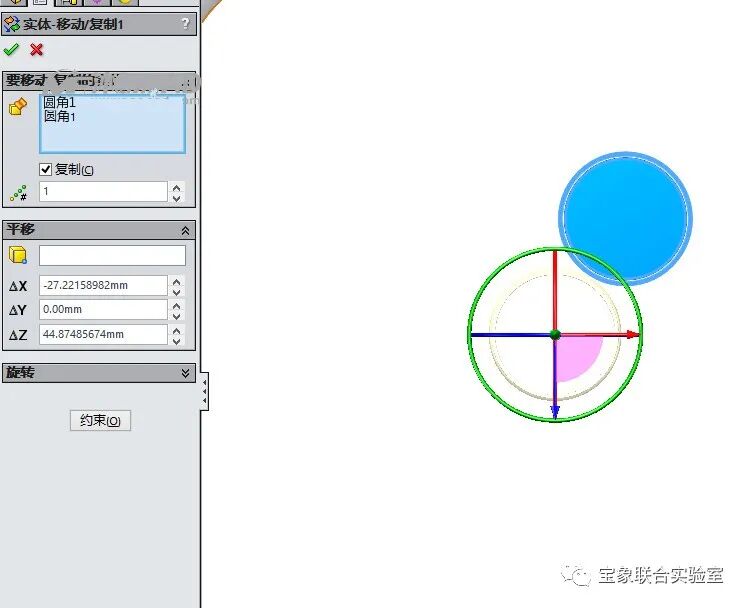

14、我们采用移动实体命令，对我们的杯子和里面的饮料进行移动复制，沿着斜线复制

15、效果如图所示

16、继续移动复制实体

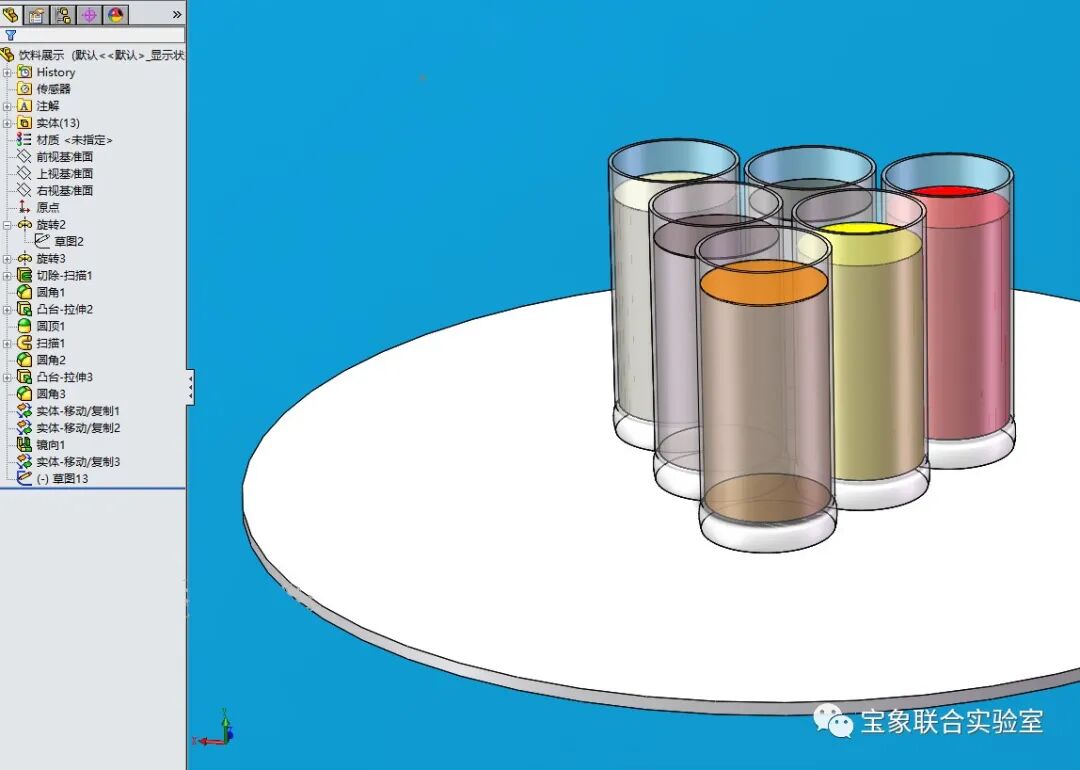

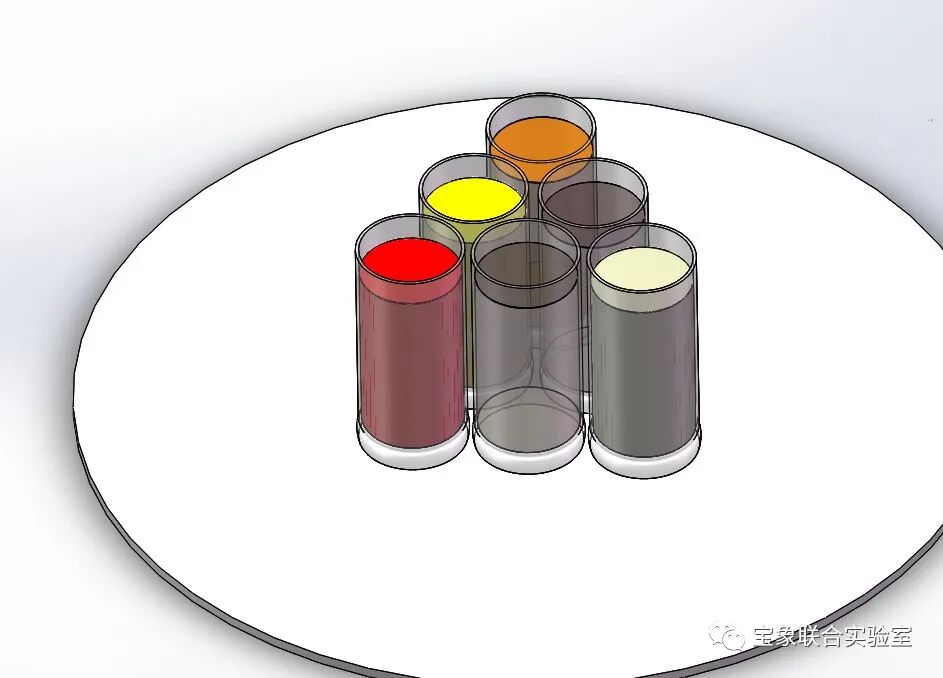

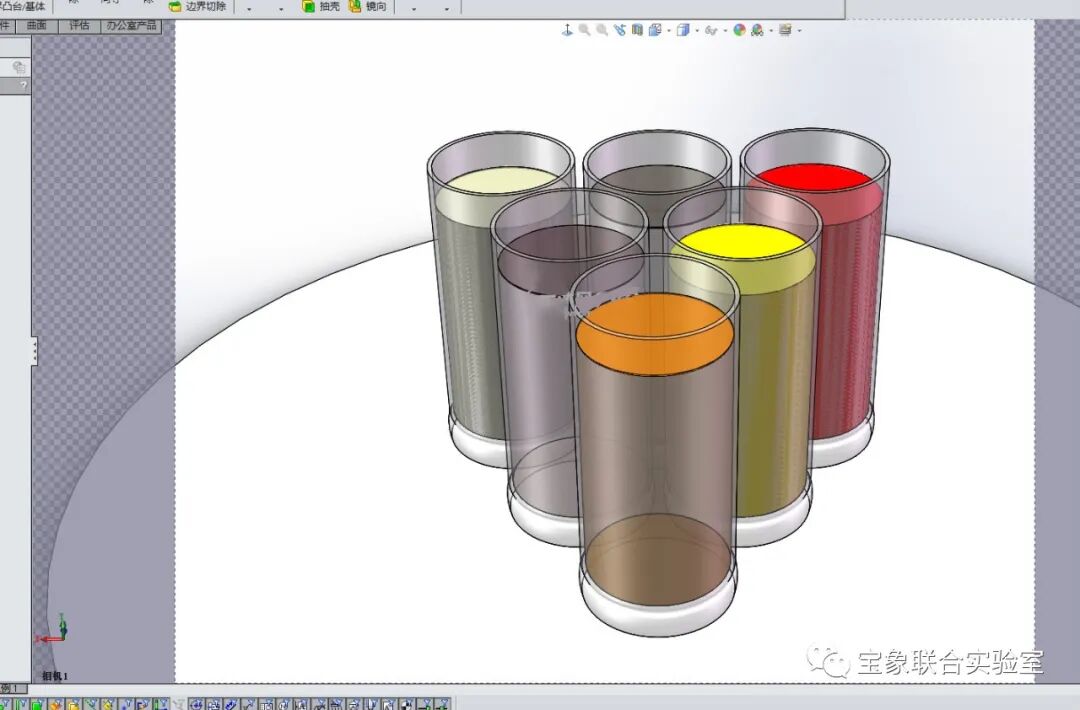

17、移动完再镜像后，可以得到如图6个杯子呈三角形摆放

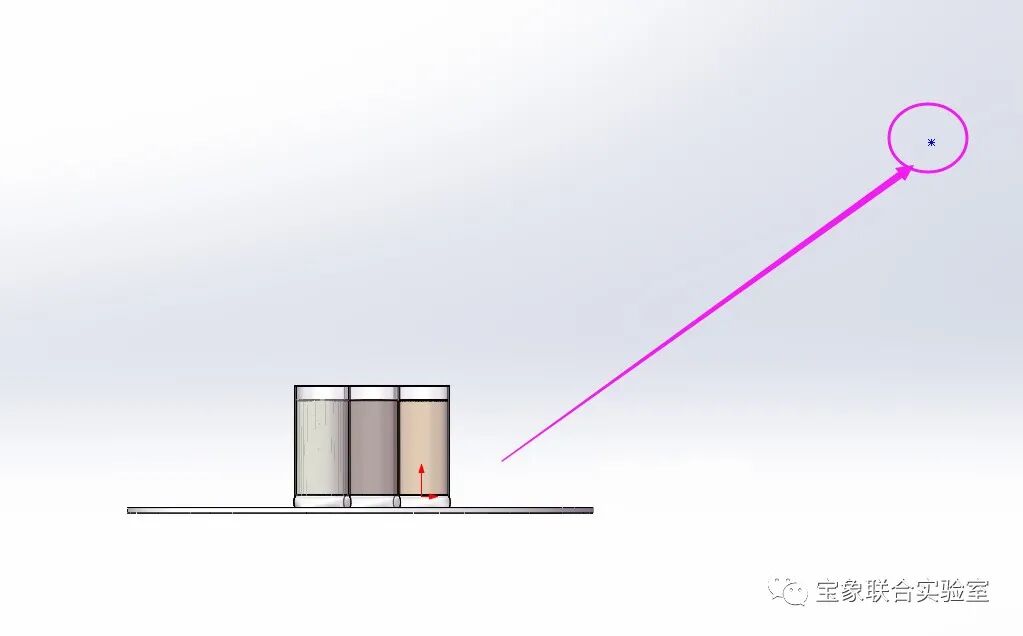

18、接下来，我们需要在右视基准面画一个点，这个点到时候做为相机的位置用的，所以具体位置看个人喜好了

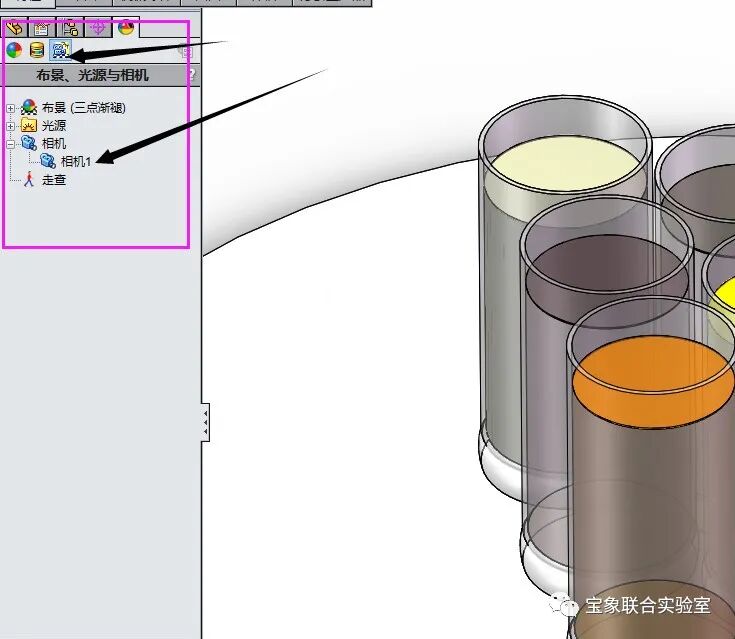

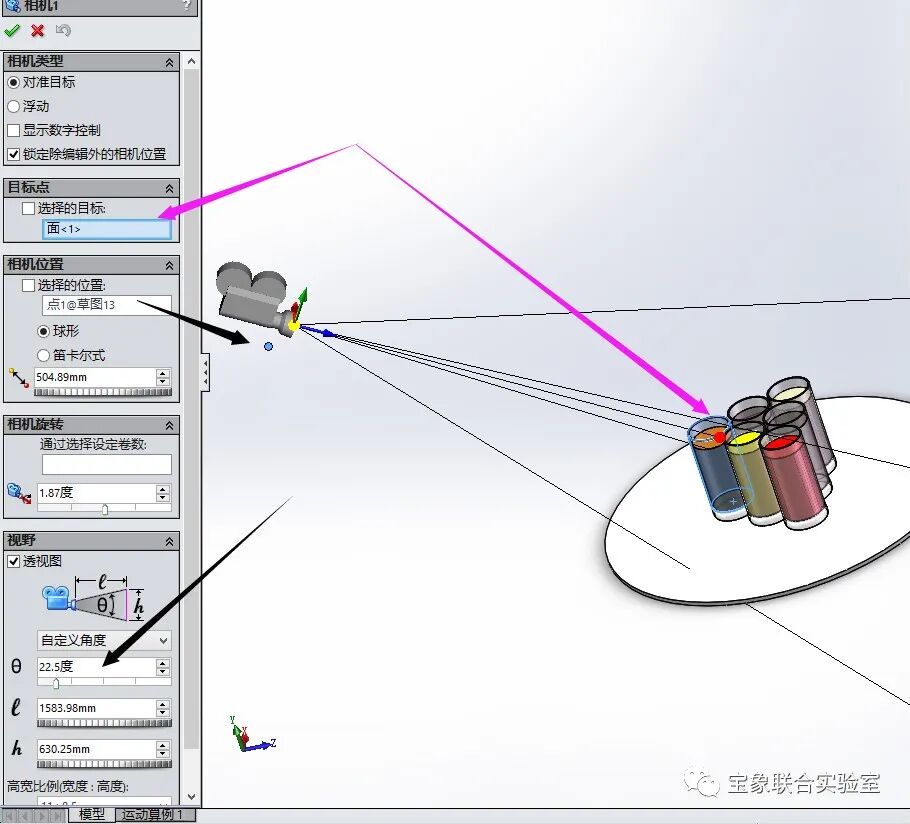

19、添加相机，按照截图的相机属性

20、我们可以通过相机视图实时观察

21、视角搞定后，我们需要赋予材质了，大家可以看到我这里的外观，玻璃、瓷器、饮料

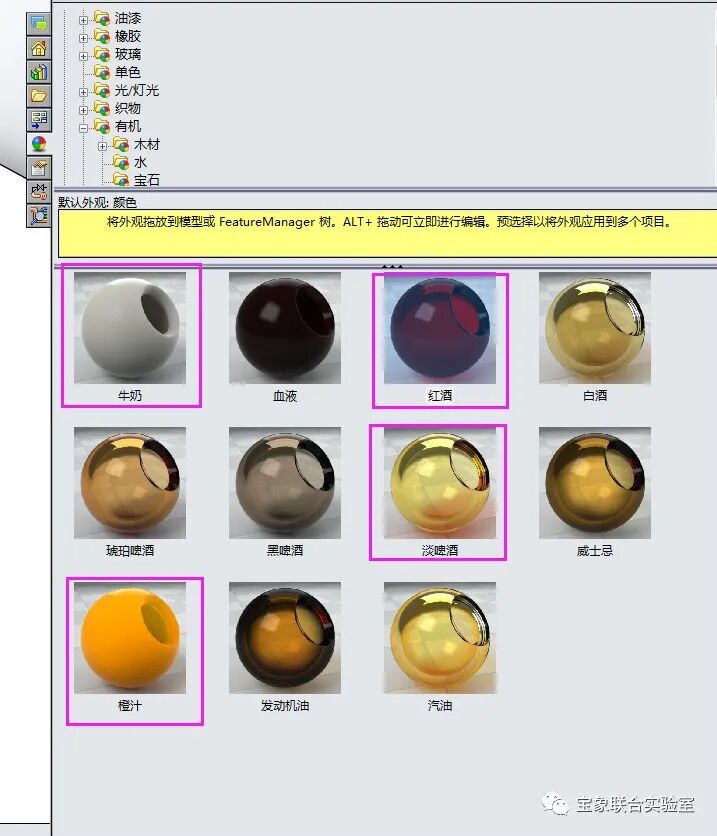

22、回到外观面板，我所采用的分别是牛奶、红酒、淡啤酒、橙汁

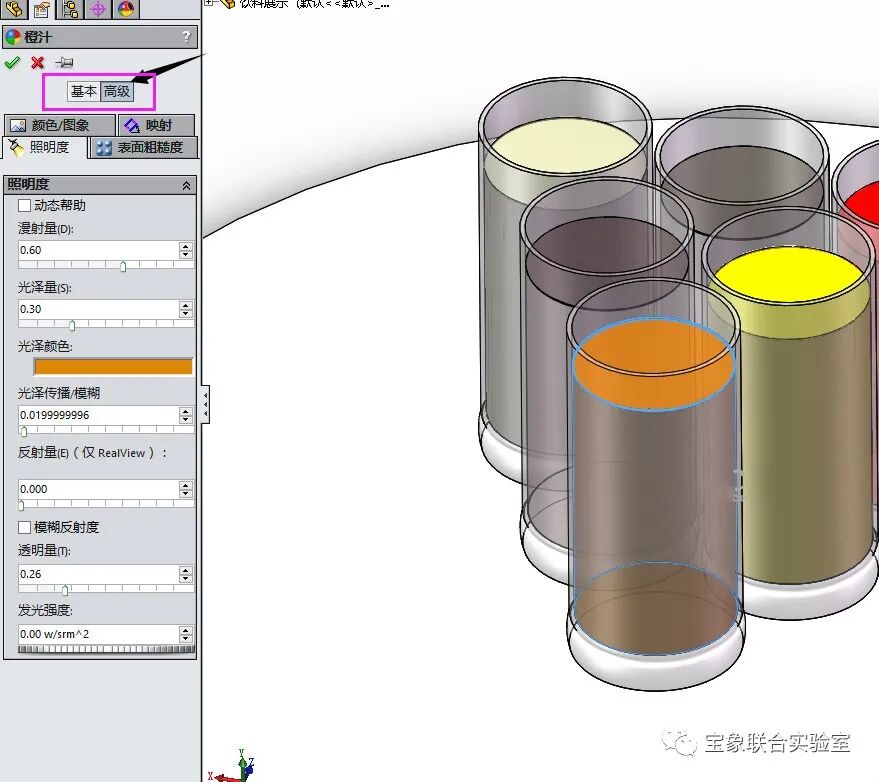

23、我们可以观察高级选项里面的照明度，推荐大家橙汁选项调整和我一样，看起来更逼真一点

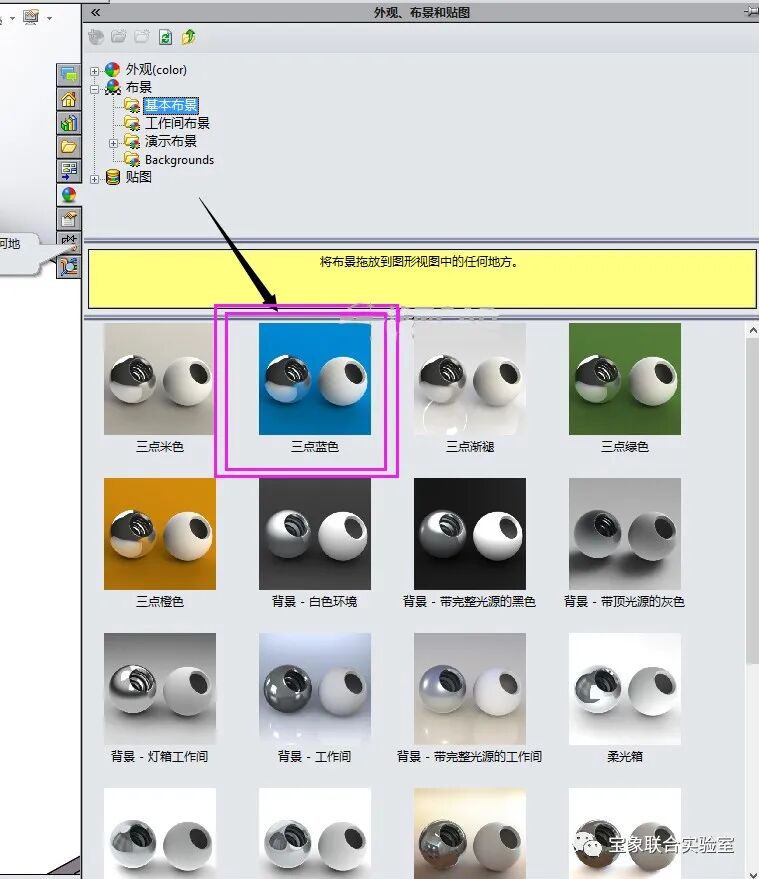

24、布景，我采用三点蓝色布景，如果你不喜欢，你可以自己定义

25、接下来，我们要选择我们的相机

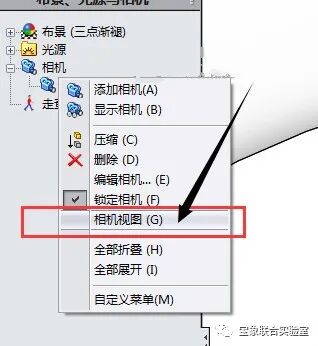

26、鼠标右击，选择相机视图

27、这时候就要通过相机视图来确认自己的摆放位置，如果不满意的话，再回到前面修改

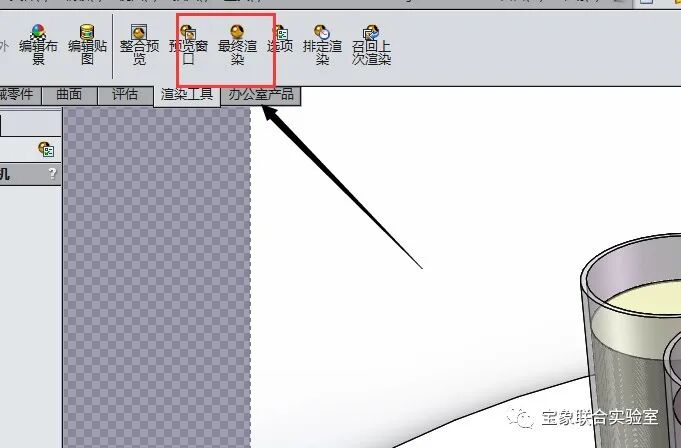

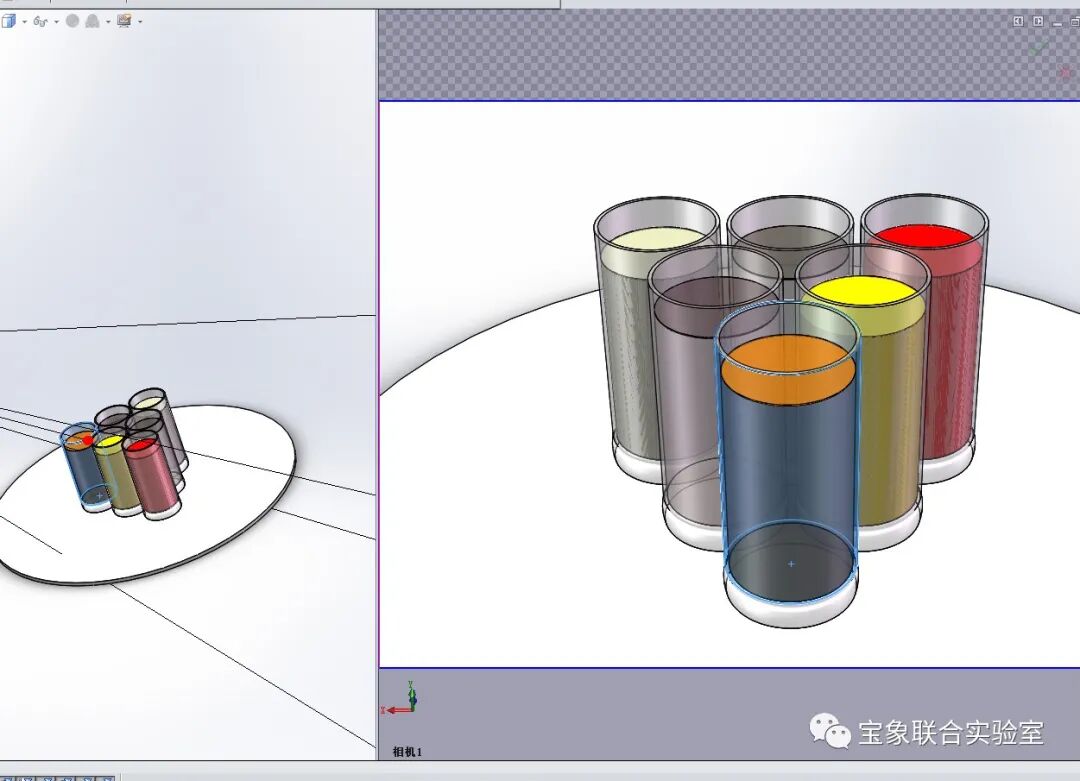

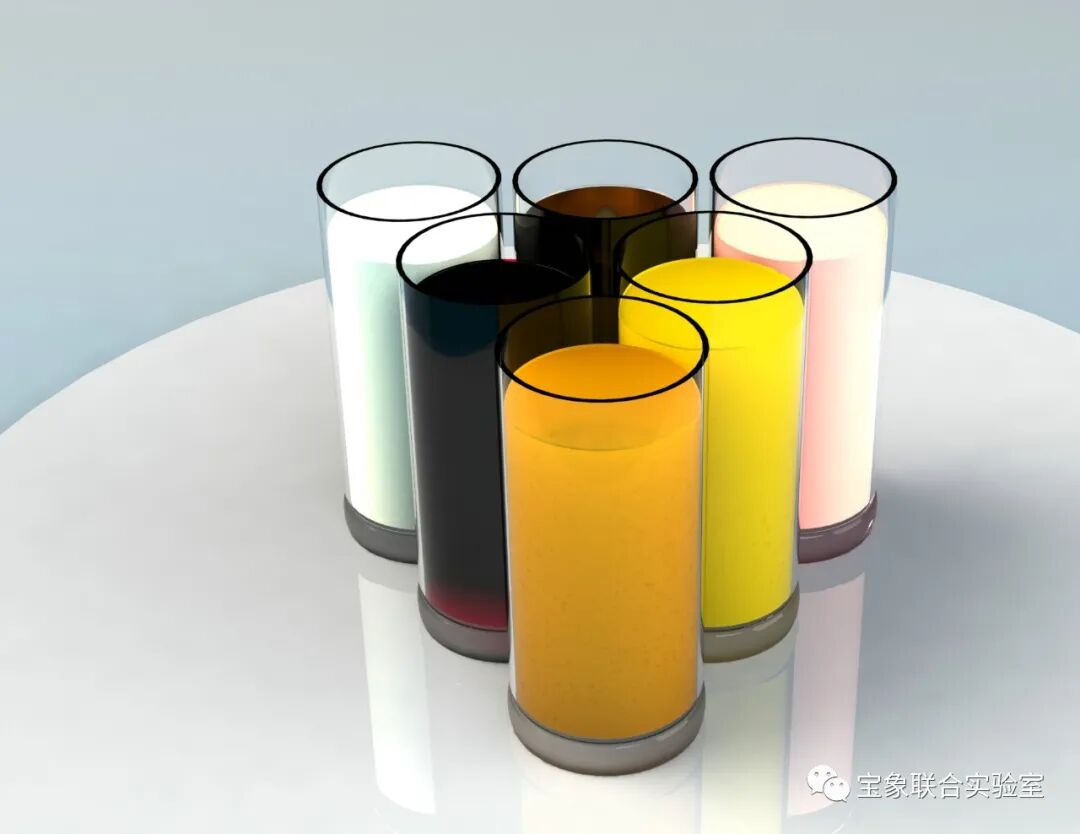

28、最后确定下来，我们就得点击最终渲染，看看我们的最终效果了，效果就跟封面效果一样
