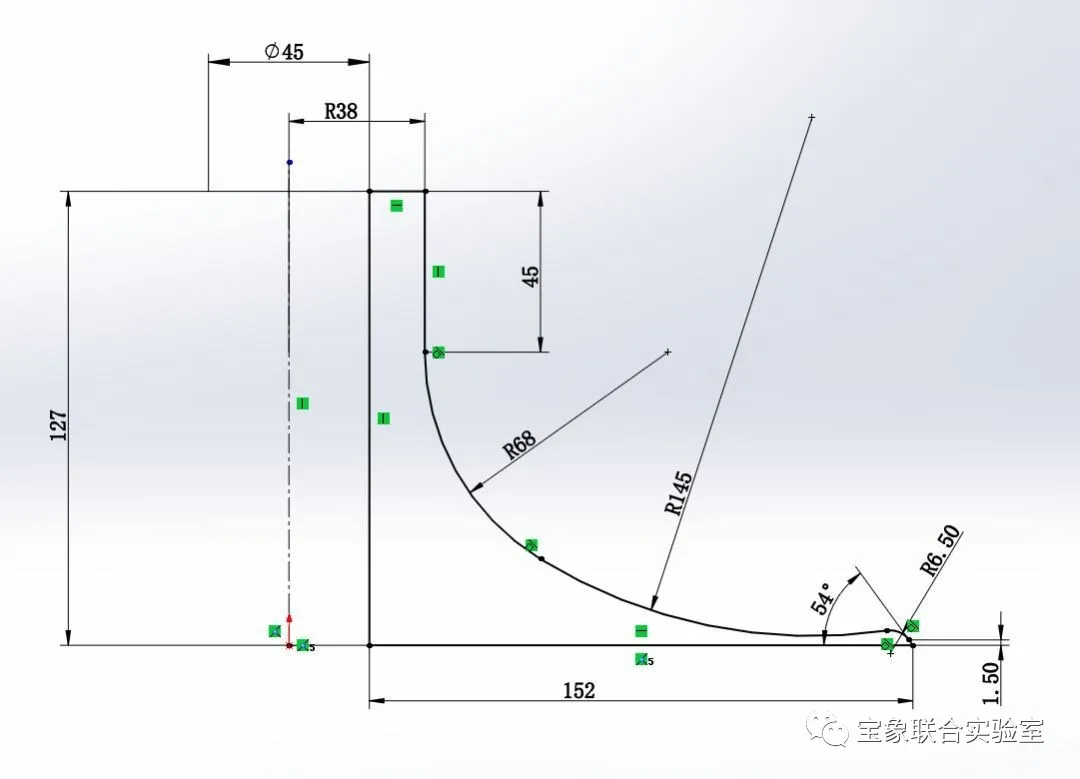

建模步骤 第一步 前视基准面，草绘图形。
第二步 旋转。

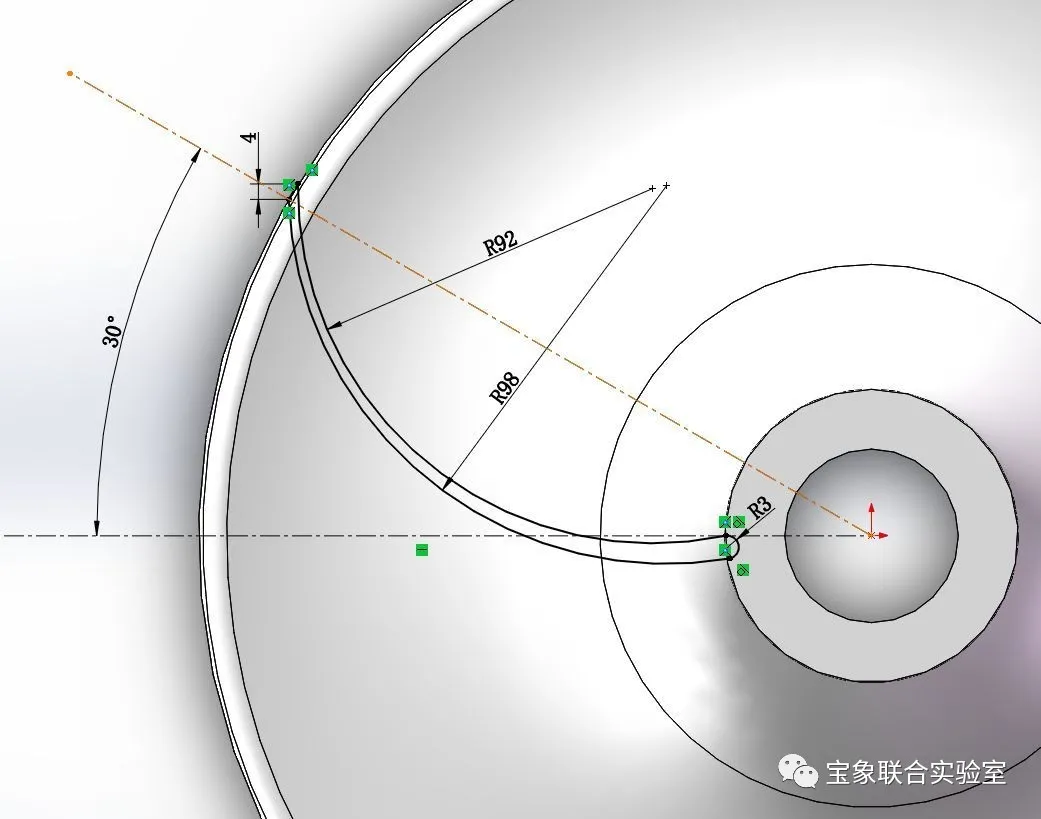

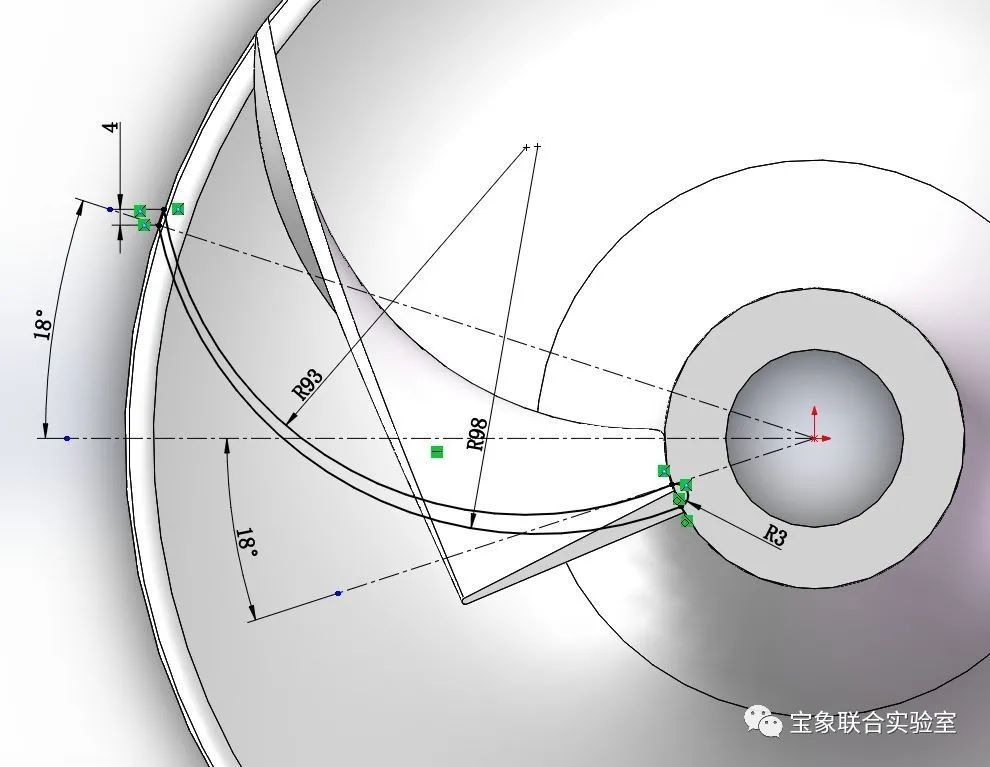

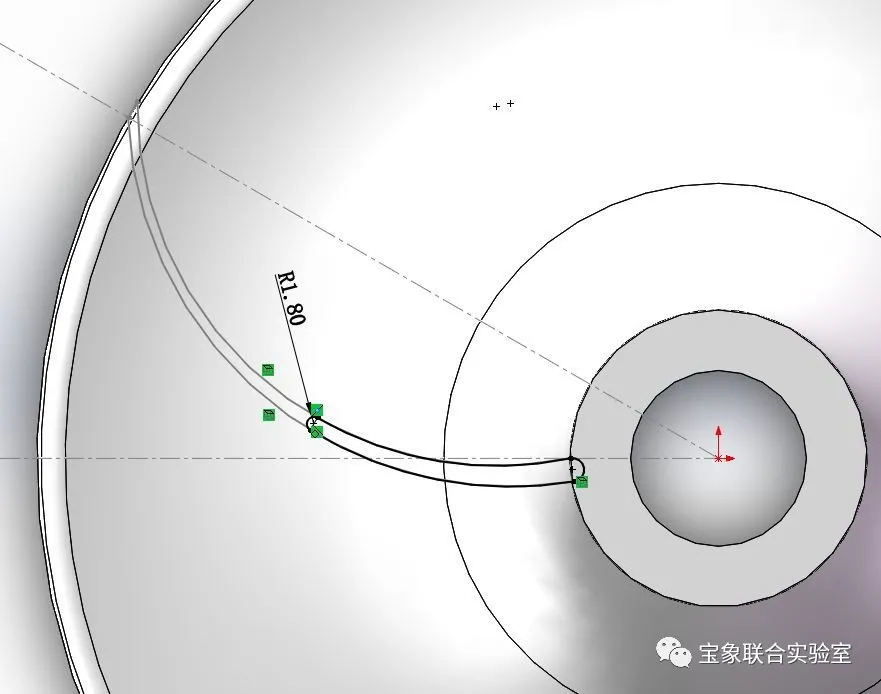

第三步 上视基准面，草绘两条圆弧。  第四步 显示草图1 ，新建基准面，参考上视基准面，和草图1的端点。  第五步 在新基准面上转换实体引用。  第六步 在实体顶面草绘图形。  第七步
放样，调整好绿色约束点的位置。开始约束、结束约束都垂直于轮廓。  第八步 在顶面转换实体引用，拉伸5 。  第九步 圆周阵列10 个。

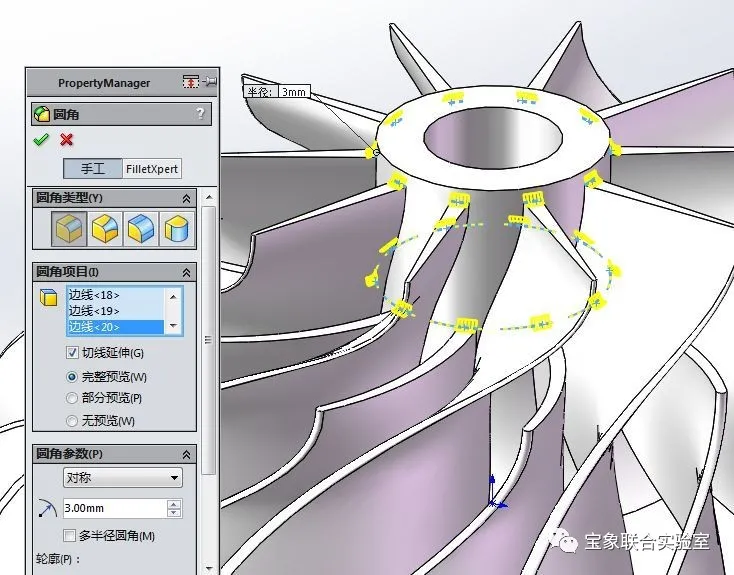

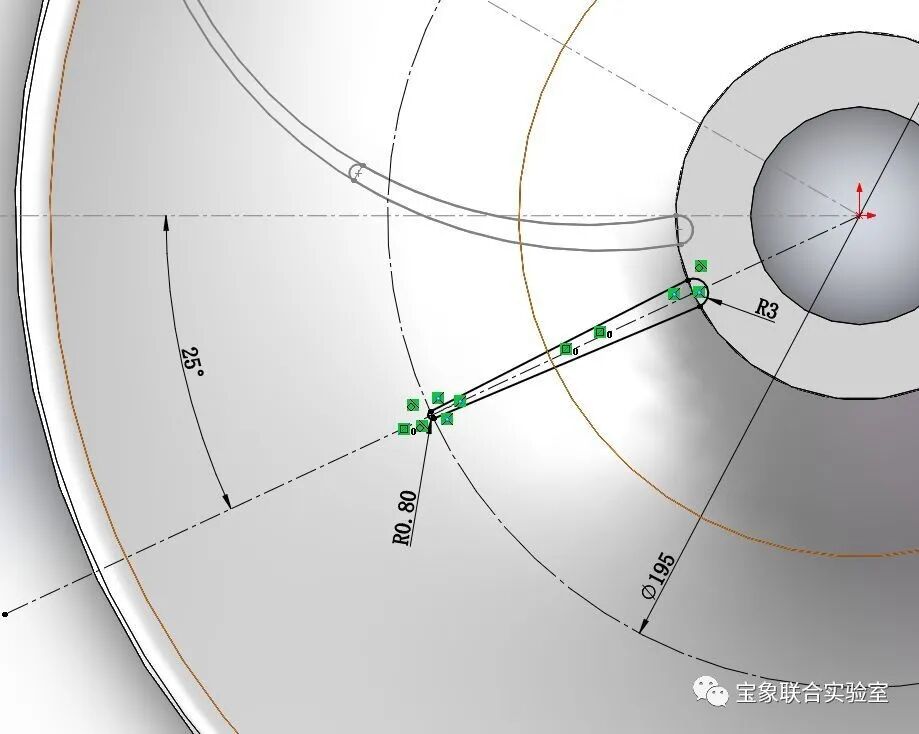

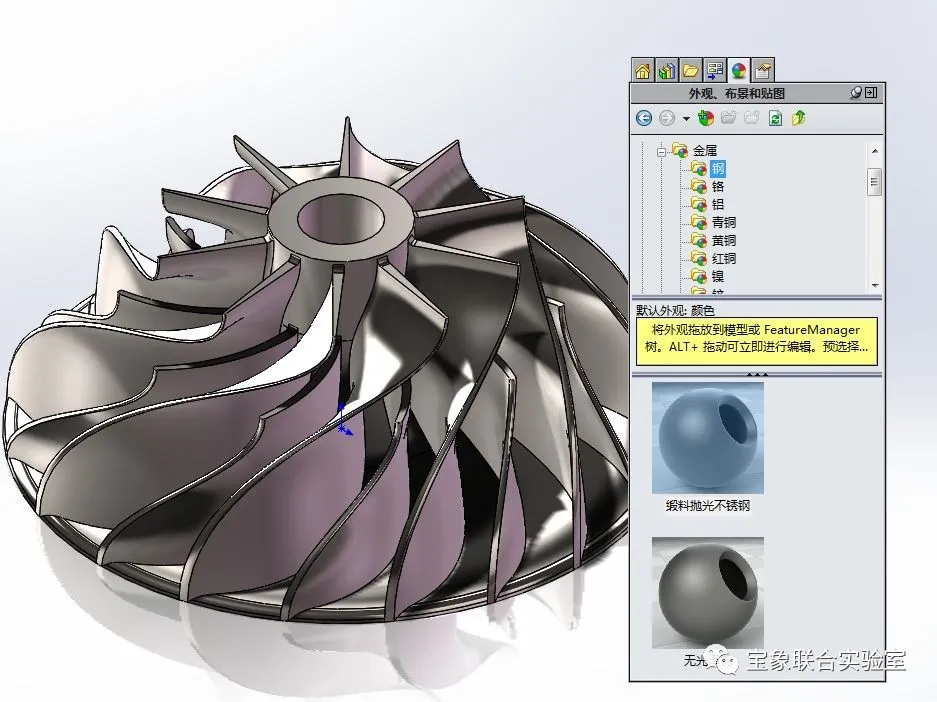

第十步 上视基准面，草绘图形。  第十一步 在基准面1上转换实体引用。  第十二步 放样。  第十三步 圆周阵列10个。  第十四步 圆角。  第十五步 添加一个外观。
今天的内容你学废（会）了吗~
小象期待你们的作业噢！
