SOLIDWORKS小音箱建模，顶部网孔阵列是关键

宝象联合实验室

“3D数据协同挖掘"

SOLIDWORSK有很多实用但是有很少有人用的功能，比如数字递增阵列，今天跟着小象一起来学习下利用阵列的变化实现网孔效果。爱钻研的你，不妨一起试一下。

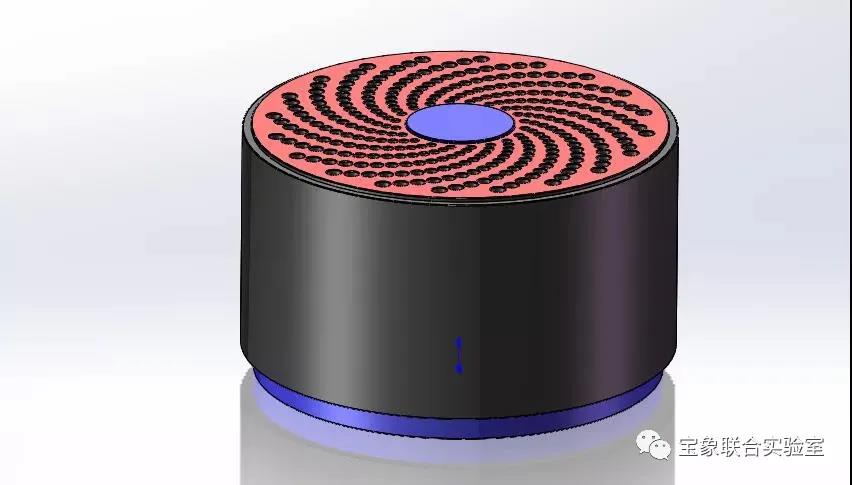

音响建模效果图



音响建模效果图步骤

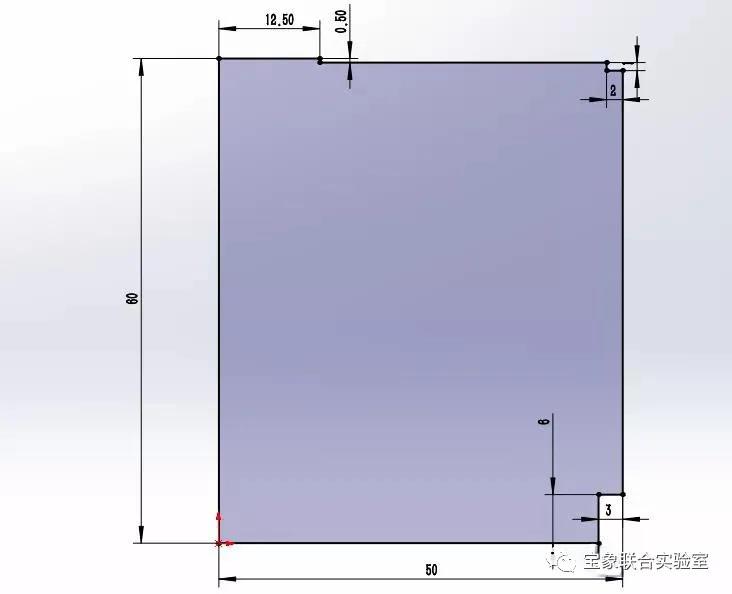

1、打开solidworks软件，新建零件，在前视基准面进行草图绘制：

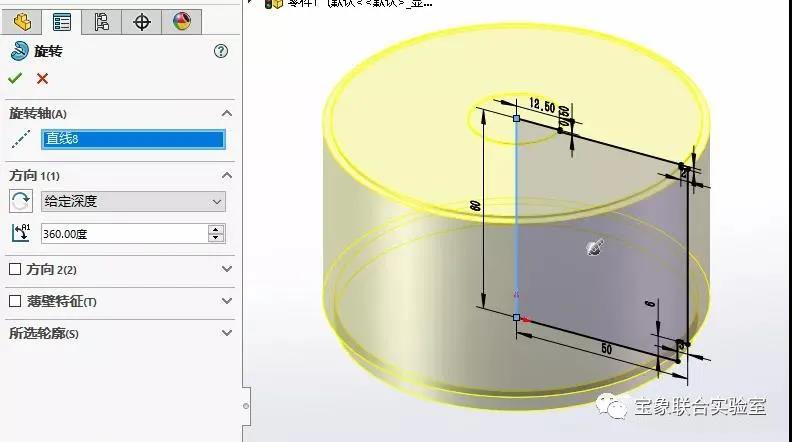

2、特征-旋转-360度

3、倒圆角，0.2

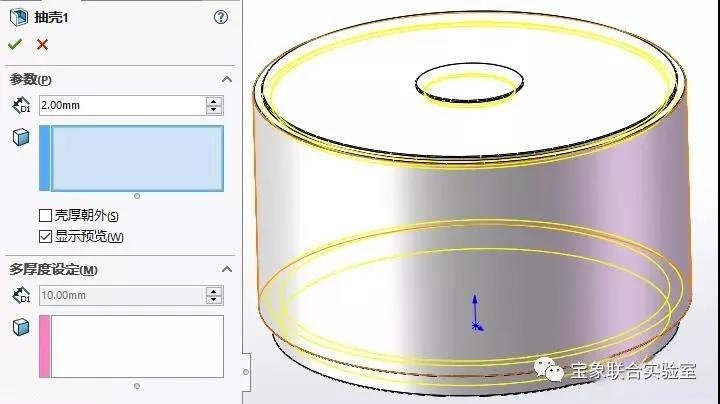

4、特征-抽壳-2mm

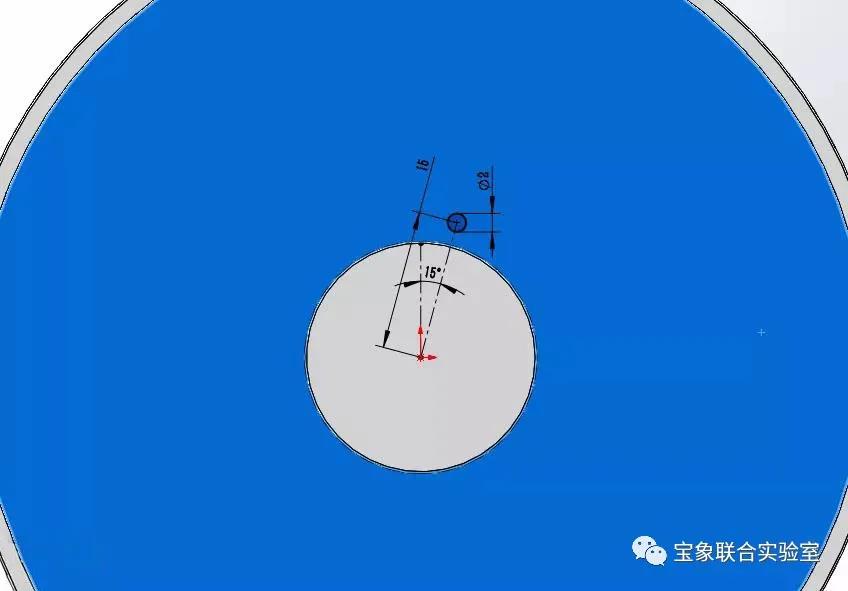

5、在蓝色面上草图绘制，尺寸如下：

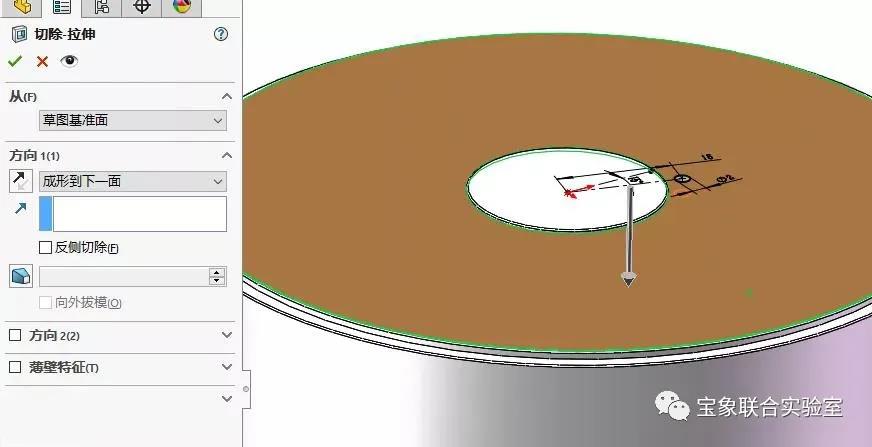

6、特征-拉伸切除

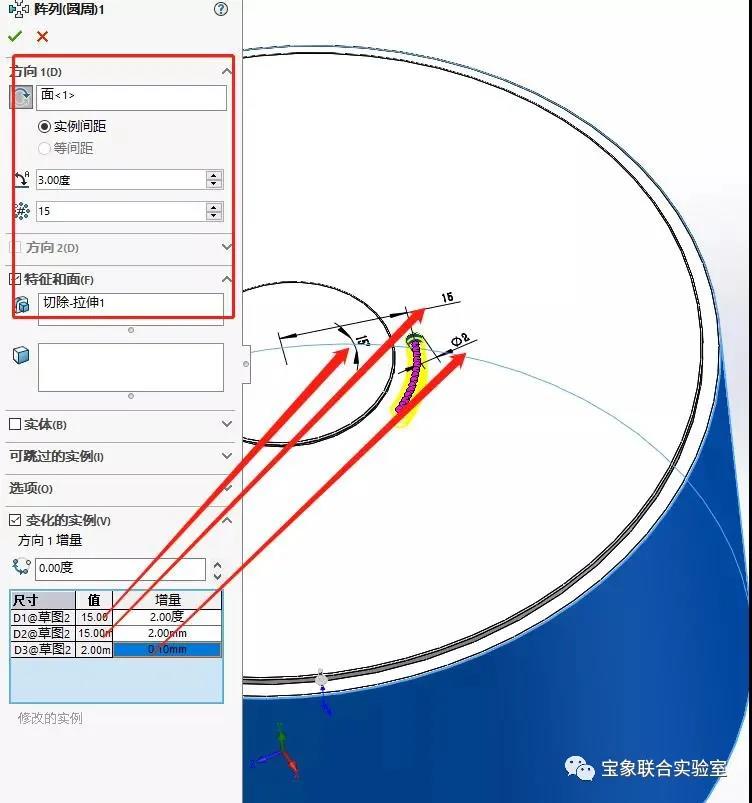

7、特征-圆周阵列-参数如下：这一步是关键，一定要按下图设置参数，点击尺寸，设置增量

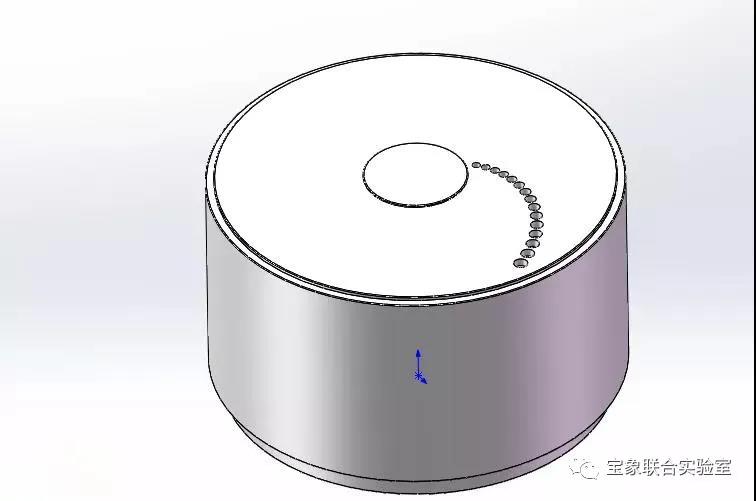

确定之后效果：

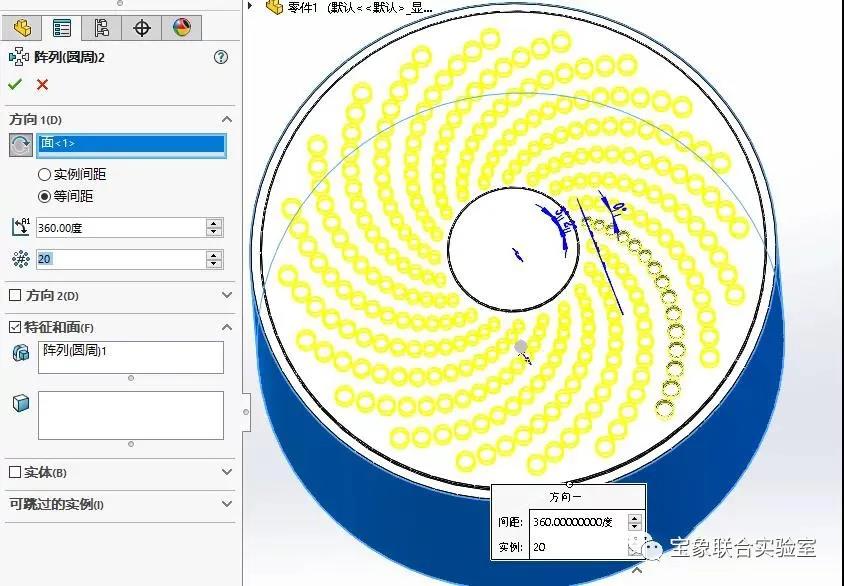

8、特征-圆周阵列，阵列个数20，电脑配置低的同学设置10个

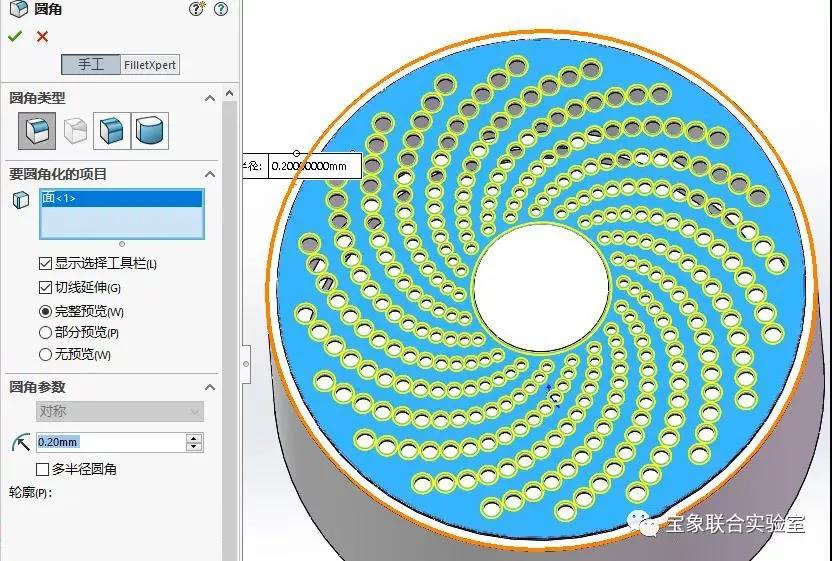

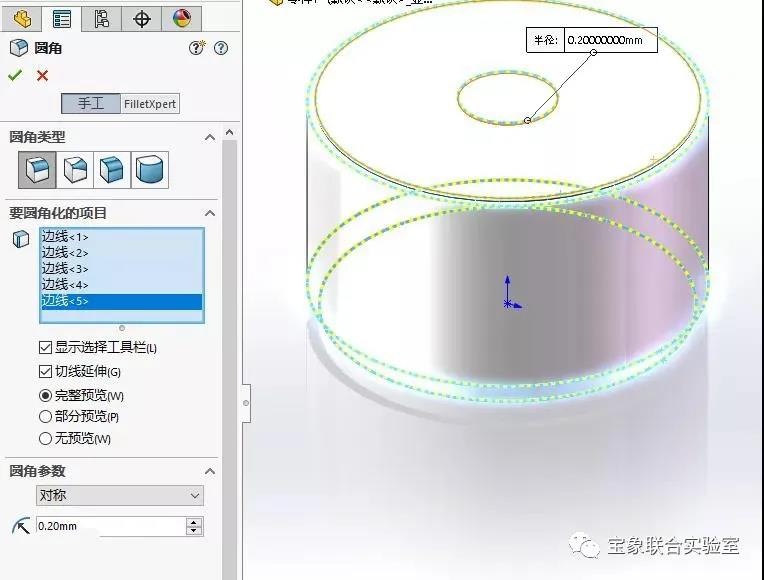

9、特征-圆角-0.2

10、完成，颜色渲染+小金球

以上就是关于SOLIDWORKS小音箱的建模步骤，仅供参考。大家记得要动手试一试噢！
