 “3D数据协同挖掘"
由于3D设计软件都有各自的数据格式，导致不同软件之间传递数据很困难，其实可以使用“中间格式”来解决这个问题。

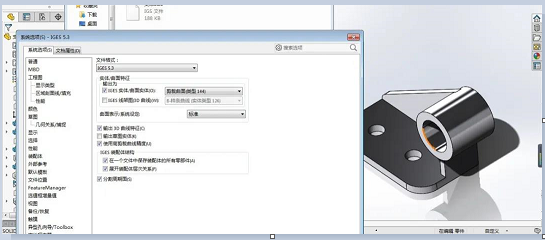

常见的“中间格式”有：IGES、STEPIGES支持输出为“IGES 实体/曲面实体”、“IGES 线架图(3D 曲线)”两种模式，同时提供输出 3D 曲线特征、输出草图实体、使用高剪裁曲线精度、分割周期面等选项控制输出精度，对于装配体输出支持在单一文件中保存装配体的所有零部件、展开装配体层次关系两种设置。
STEP有 AP203、AP214两种类型，AP203不包含颜色信息，STEP AP214 包含实体、面及曲线颜色等信息。STEP支持输出为“实体/曲面几何”、“线框”两种模式，同时提供设定 STEP 配置数据、输出面/边线属性、分割周期面、输出 3D 曲线特征等选项控制输出精度。
如果是solidworks高版本向低版本传递数据，建议使用Parasolid（*.X_T）格式。其他关于“使用中间格式传递设计数据”的功能说明和注意事项，详见如下视频（复制链接至网页或点击链接即可）：
-END- 来源丨达索系统SOLIDWORKS
今天的内容你学会了吗 关注“宝象联合实验室”更多技术干货分享
|
