SOLIDWORKS古代酒杯模型建模，常规命令完成好看造型

宝象联合实验室

“3D数据协同挖掘"

今天小象带来的分享是用solidworks常规命令绘制一个古代的酒杯，相信大家都能学会。

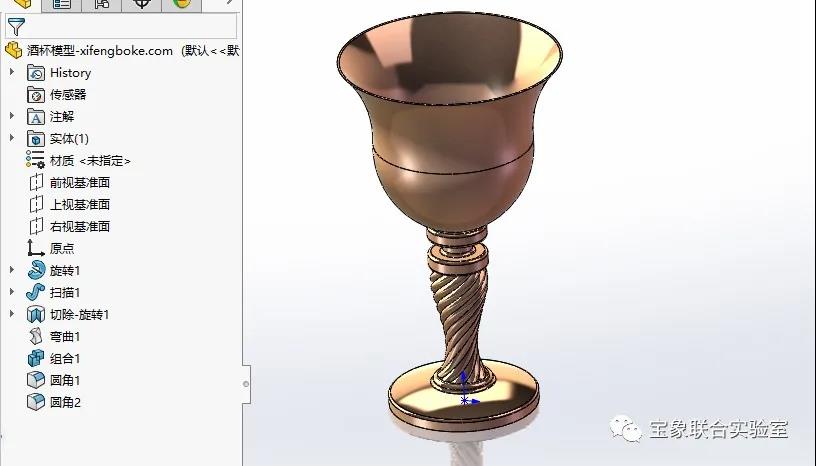

建模效果图

建模步骤

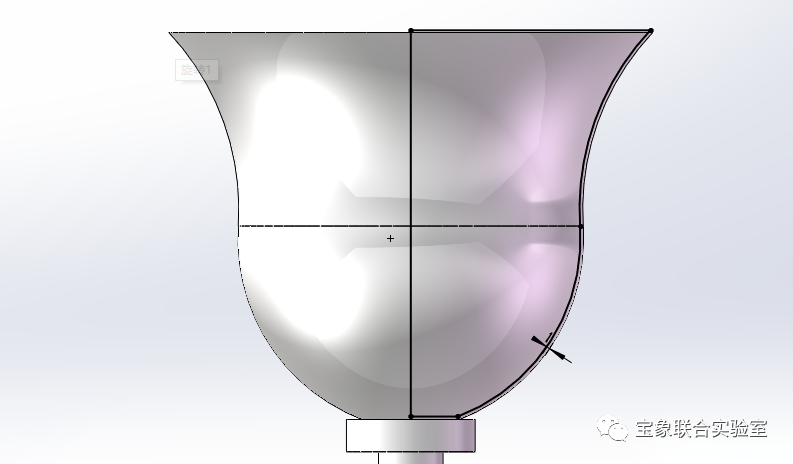

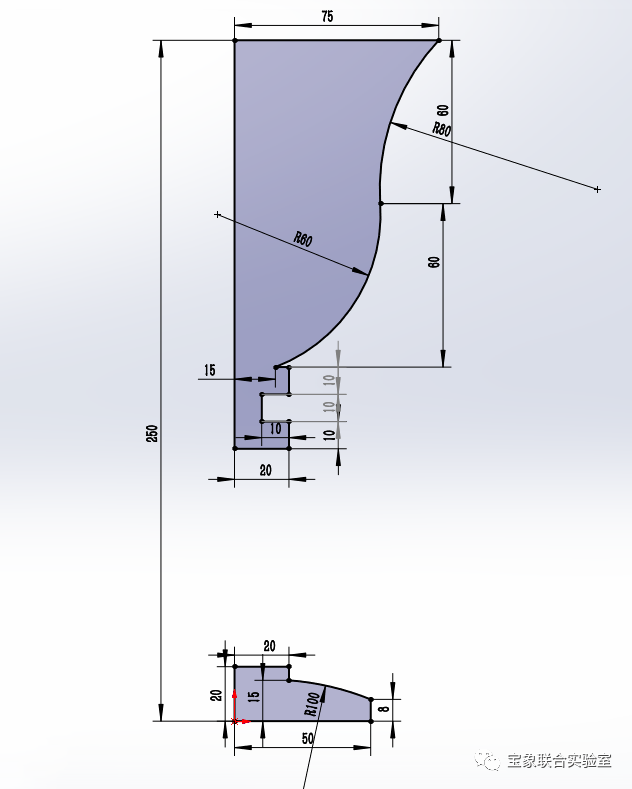

1、打开SolidWorks软件，新建零件，在前视基准面进行草图绘制，整体如下图所示：

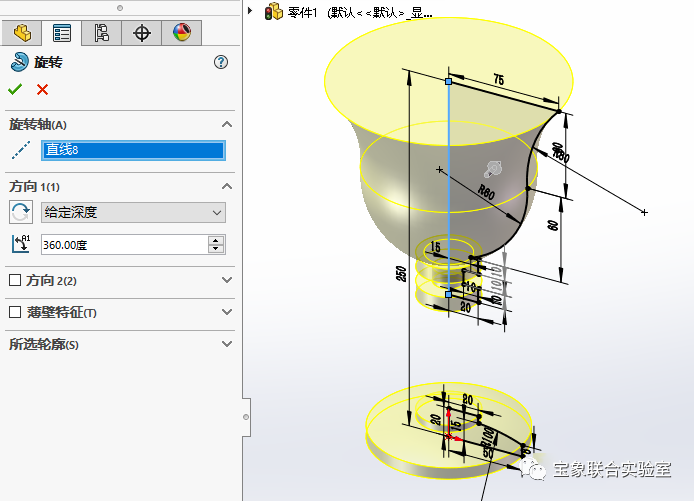

2、特征-旋转凸台，如下图所示：

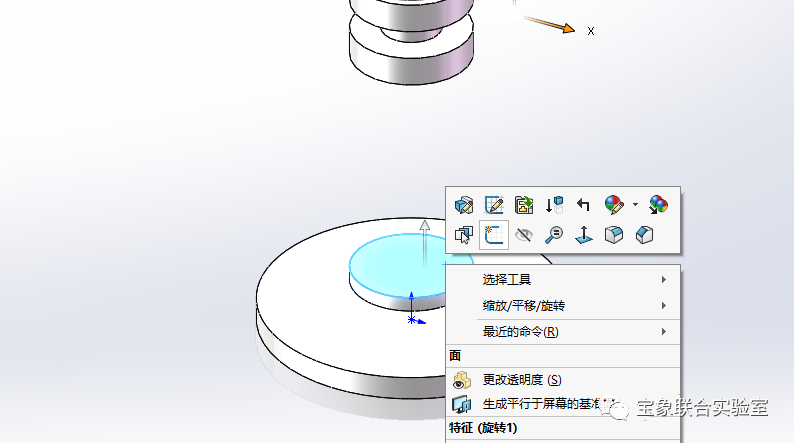

3、在下面蓝色面上进行草图绘制

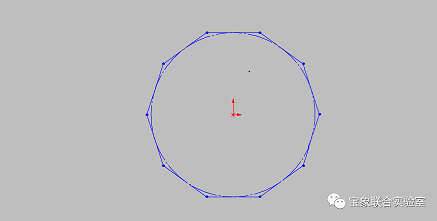

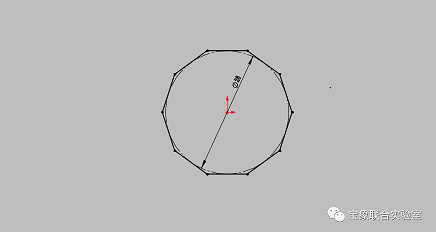

3-1绘制十边形，内接圆直径28，如下图所示，顶线水平

3-2.删掉尺寸28，注意一定要删掉。然后全部转换为构造线

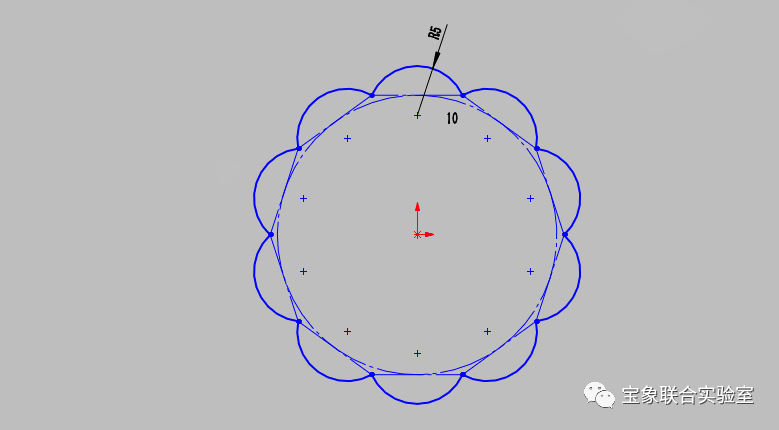

3-3，完成下面的草图，利用圆周阵列完成

4、保存上一步的草图，然后在前视基准面进行草图绘制：

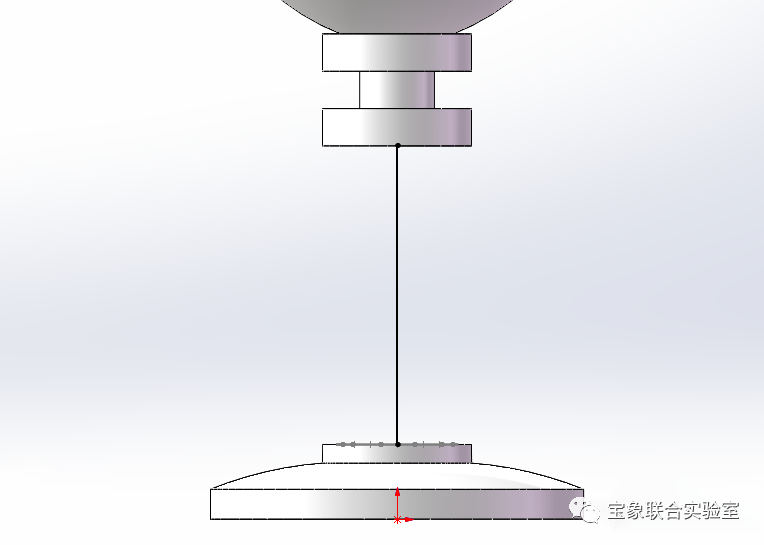

5、保存上一步的草图，然后继续在前视基准面进行草图绘制，如下图所示：

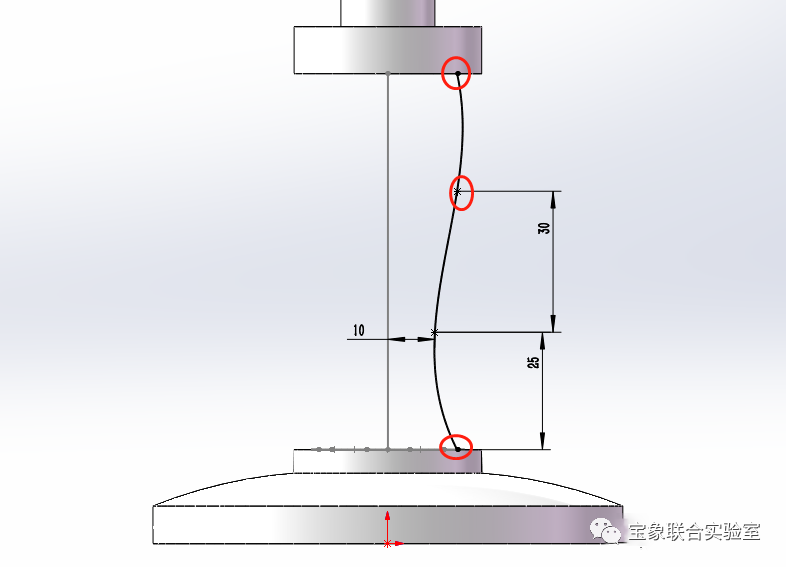

注意红圈的三个点，添加竖直的几何关系，并且最底部的点与步骤3-3的圆弧添加穿透的几何关系。

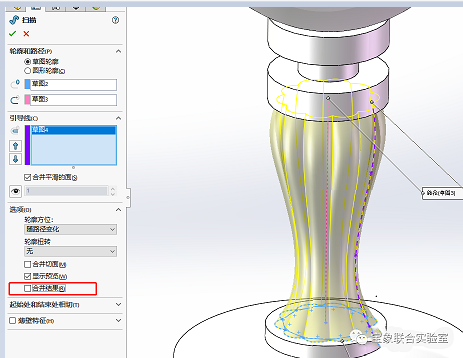

6、特征-扫描，如下图所示参数：

7、前视基准面草图绘制，等距外边线1mm,如下图所示：

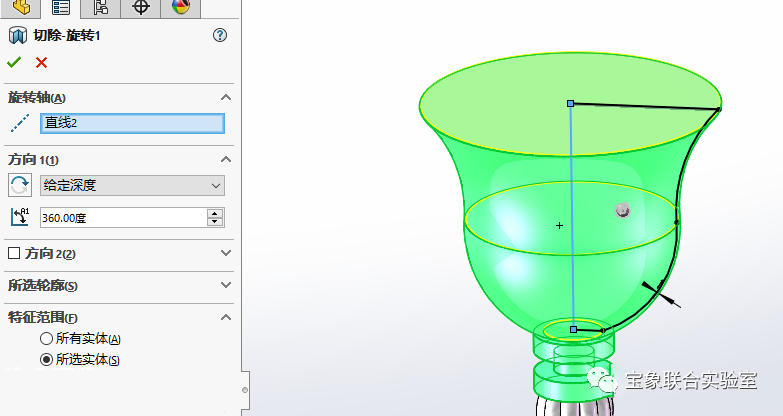

8、特征-旋转切除，如下图所示：

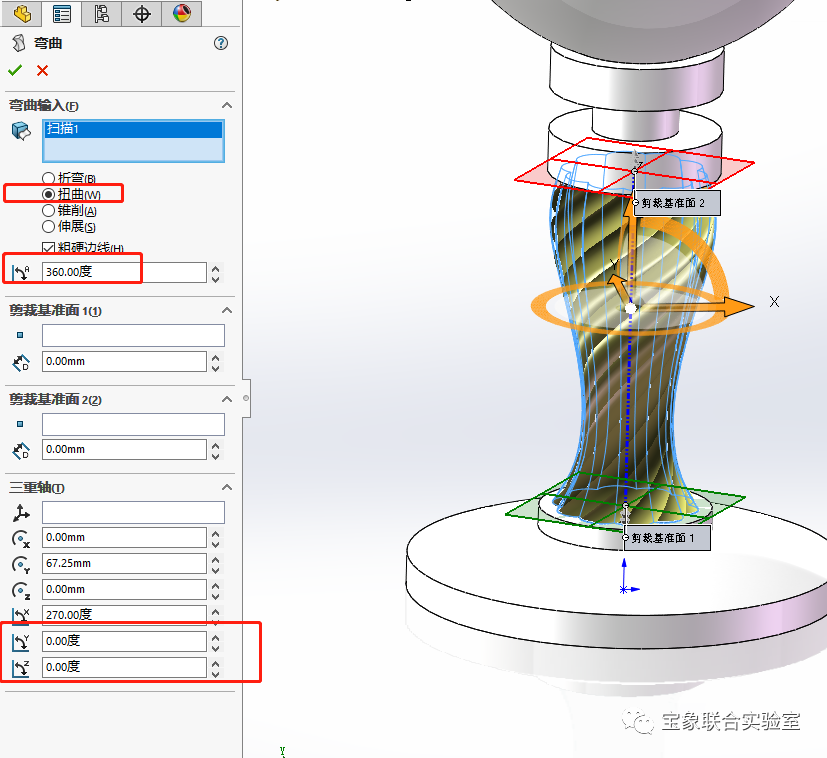

9、插入-特征-弯曲，参数如下图所示：

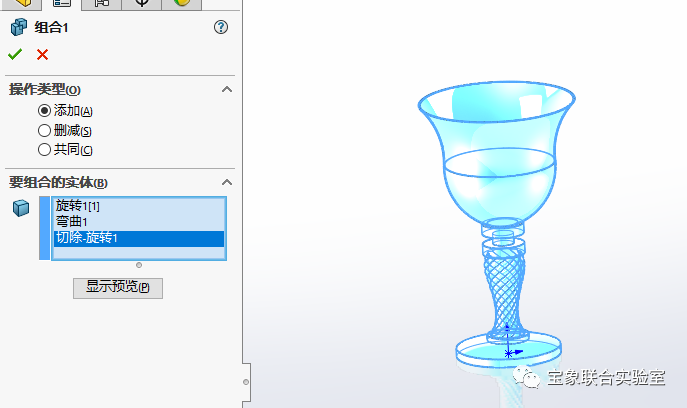

10、插入-特征-组合

11、特征-圆角-R2

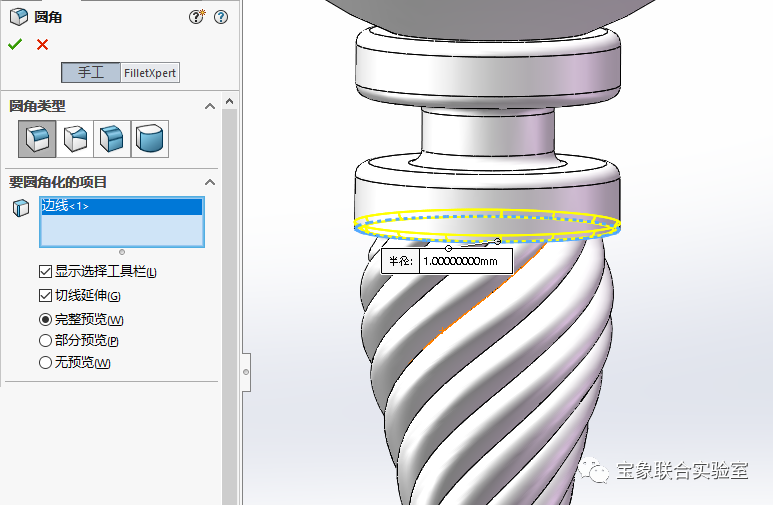

12、继续特征-圆角-R1

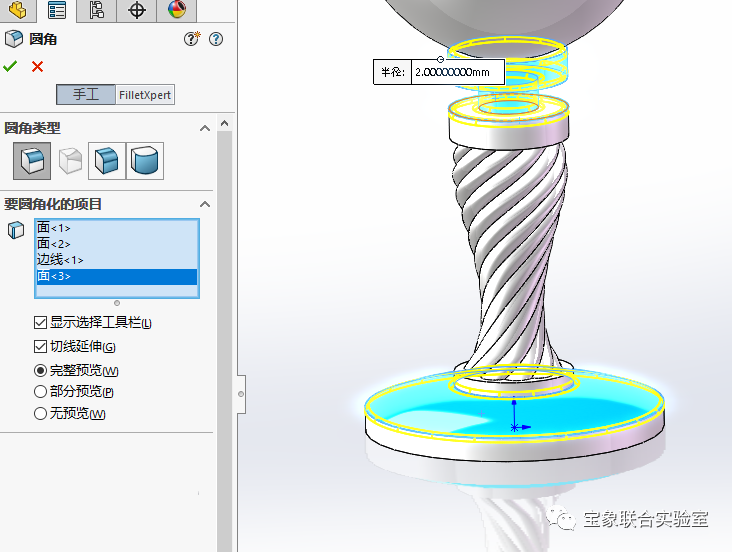

13、继续特征-圆角-R3

14、完成建模。效果如下：添加黄铜材质+小金球效果

以上就是关于SOLIDWORKS酒杯的建模步骤，仅供参考，回去别忘记实践下噢！
