今天小象给大家带来的分享是solidworks波形垫片的绘制过程。非常的不错，是曲面的应用实例，同时教会你扫描也可以圆周扫描噢。

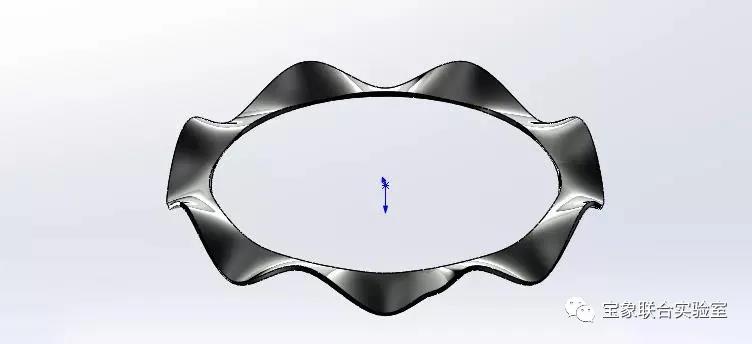

波型垫片效果图

建模步骤

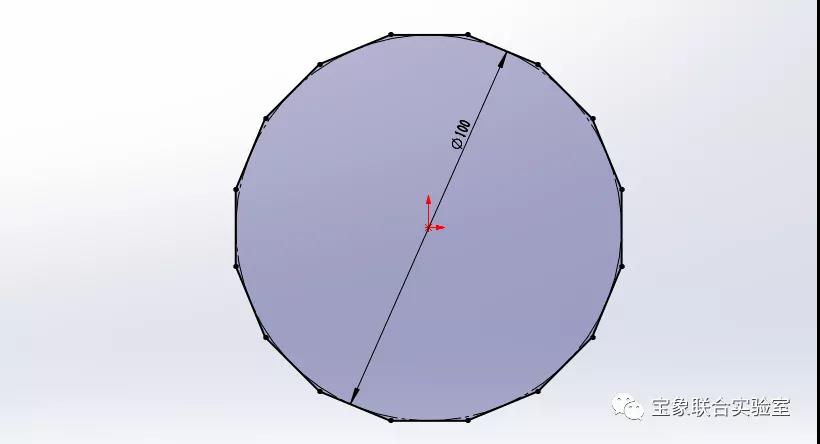

1、打开SOLIDWORKS软件，新建零件，然后在上视基准面进行草图绘制

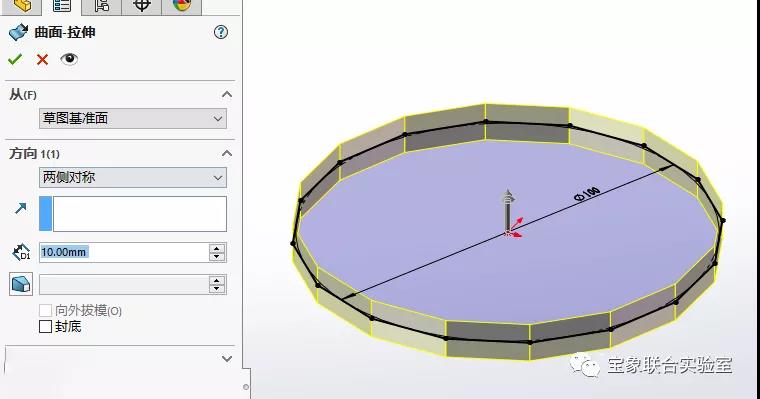

2、曲面-拉伸-两侧对称-10mm

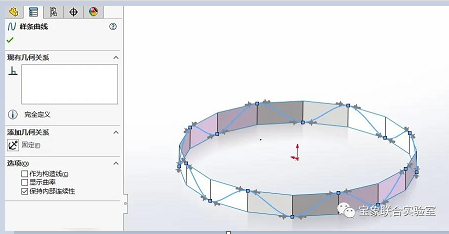

3、3D草图-样条曲线-连接所有顶点

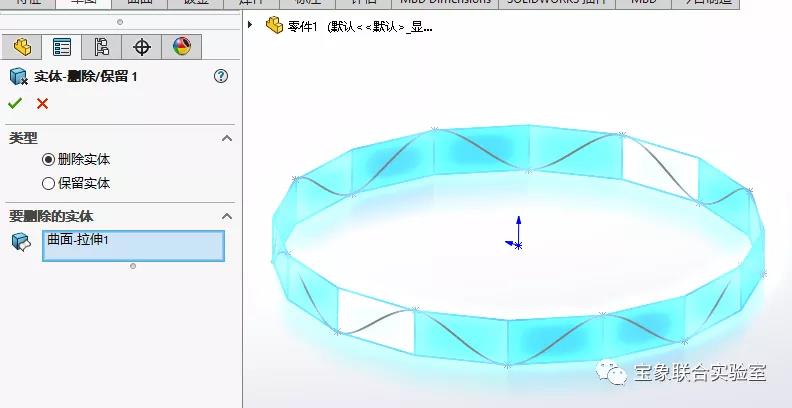

4、插入-特征-删除保留实体，如下图所示：

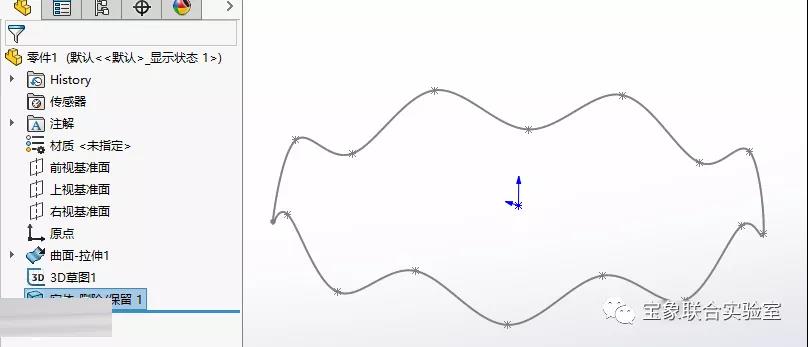

删除后的效果，只有样条曲线

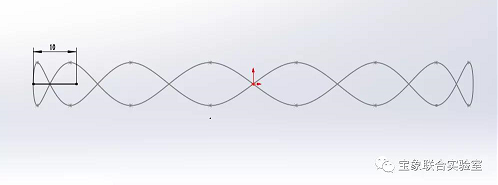

5、前视基准面进行草图绘制，长度10，与样条曲线穿透

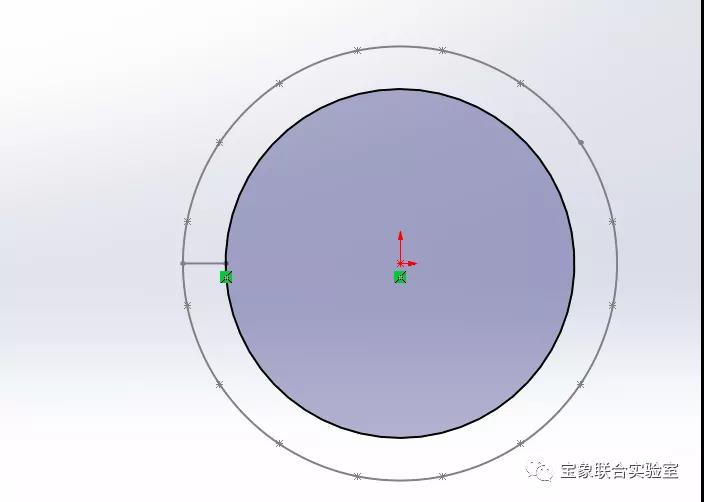

6、保存上一步的草图，在上视基准面进行草图绘制，上一步的直线端点与圆添加重合关系

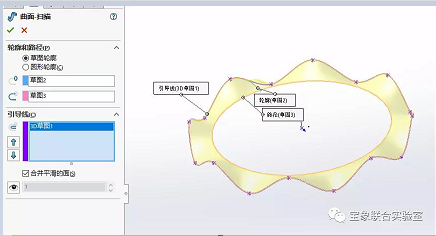

7、曲面-扫描曲面，参数设置如下图所示：

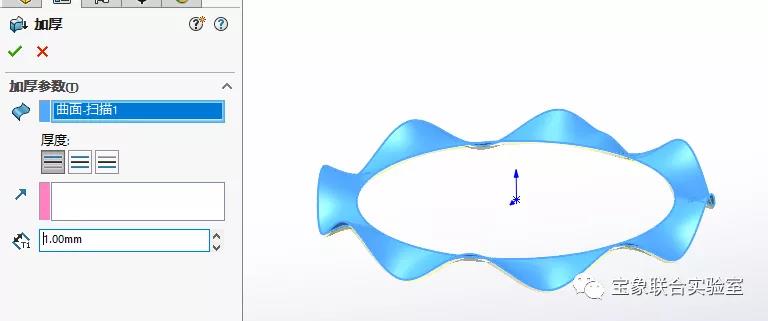

8、曲面-加厚-1mm

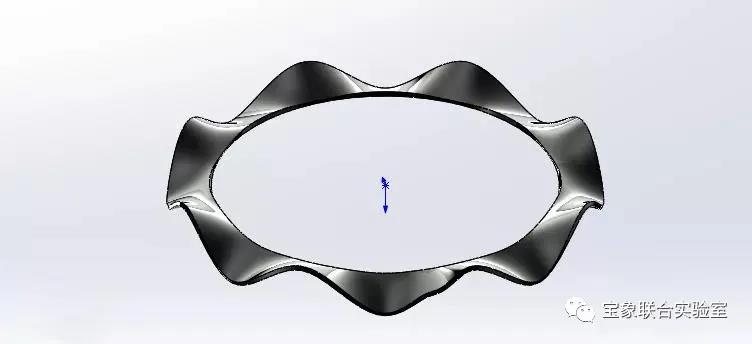

9、完成，稍微SOLIDWORKS渲染一下即可

颜色-黑色，材质碳钢-开启小金球效果

以上就是关于SOLIDWORKS波形垫片的建模步骤，仅供参考，希望大家可以多做练习，自我完成。
