SOLIDWORKS如何插入图片？

宝象联合实验室

“3D数据协同挖掘"

正文来啦

方法：

1.新建零件。

2.点击【草图绘制】，选择前视基准面，进入草绘环境。

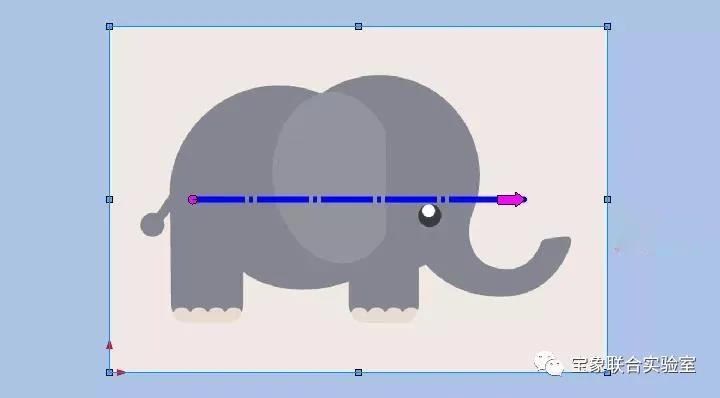

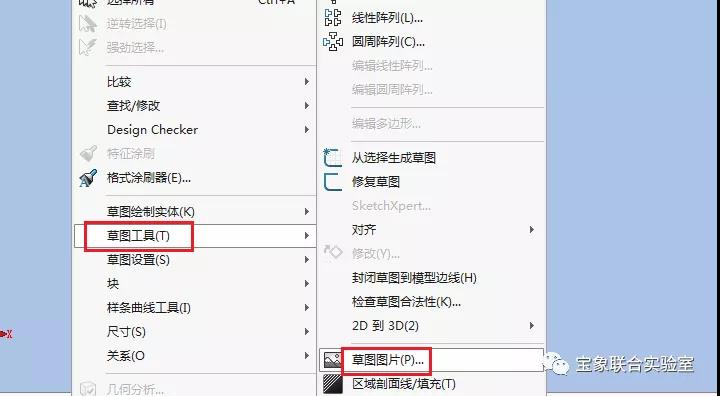

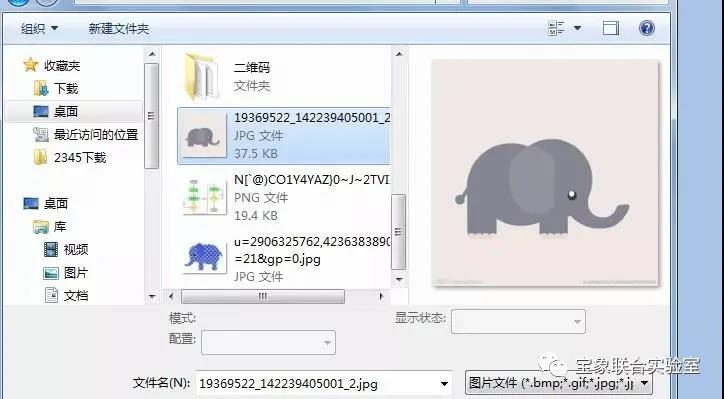

3.点击【工具】-【草图工具】-【草图图片】，选择一张图片并打开。

4.我们可以设置图片的位置和大小甚至透明度。

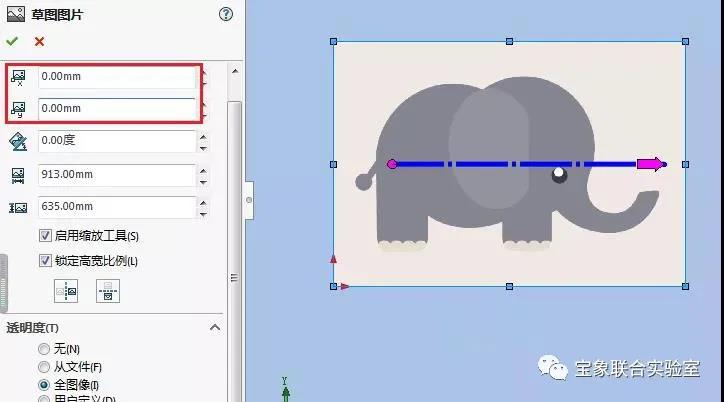

首先设置一下图片的位置。我们可以在下图红色方框输入图片的位置，也可以直接拖动图片到合适的位置上。

勾选锁定高宽比例，可以在放大和缩小图片时保持固定的比例。

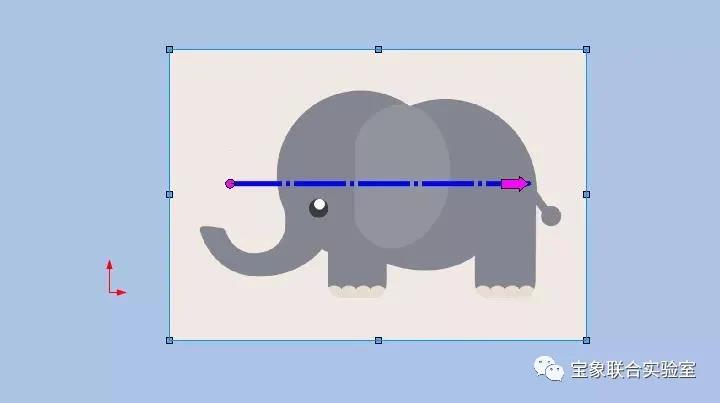

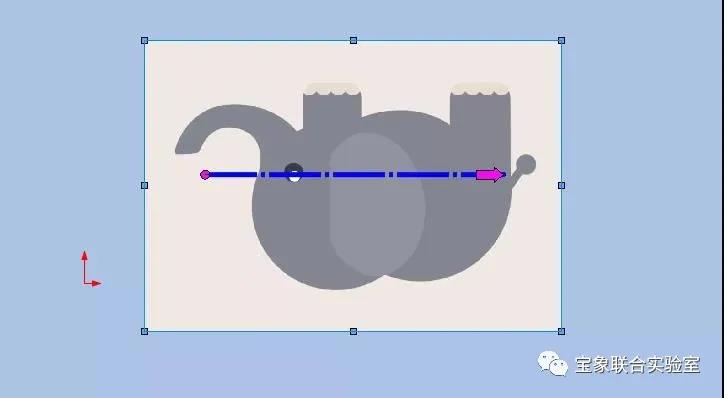

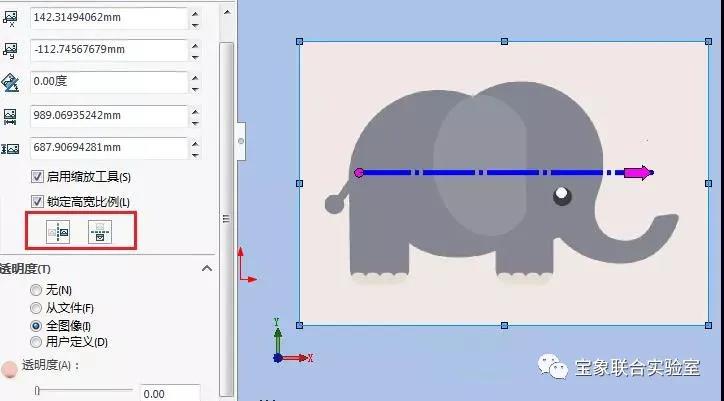

下图红色方框中的图标可以将图片进行水平反转和竖直反转。

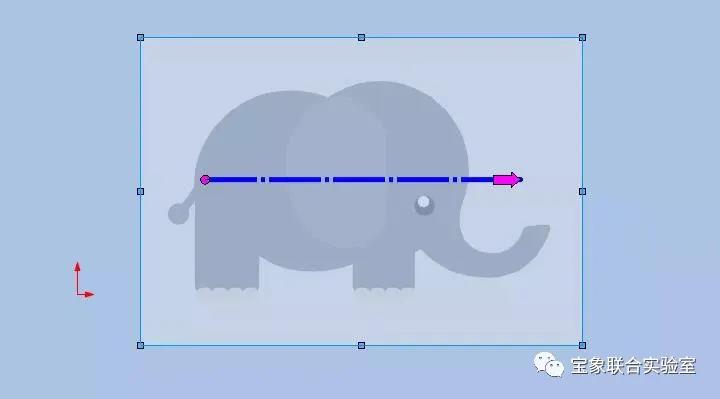

设置透明度。

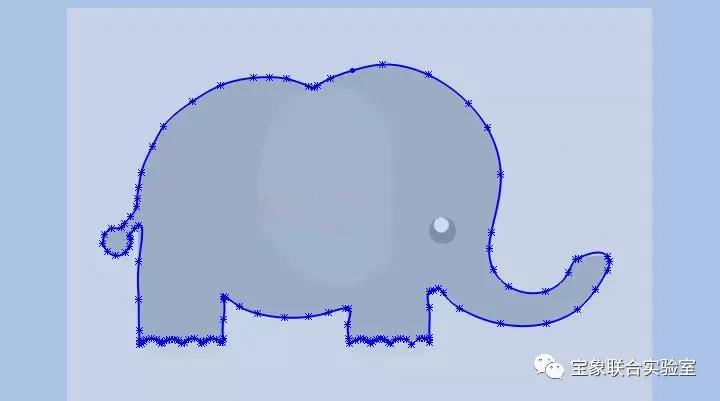

5.现在开始草绘。点击样条曲线，绘制如下的草绘。

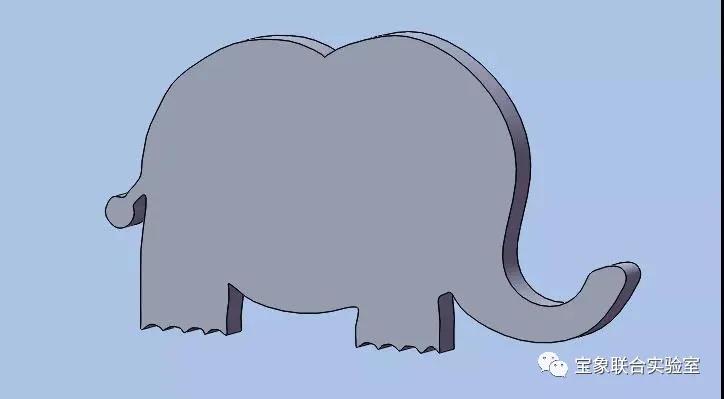

6.点击【拉伸】，输入拉伸厚度完成。
