有报道称人类对于大洋底部的探索还不如对于浩瀚星空的探索，让人类无法接触海底的根本原因是无法抵抗的水压。人类的潜水设备在水底时会受到来自四面八方的挤压力，即使结构设计的再好也到不了最深的洋底。

为了展示水下的压力对潜水设备的影响，我们绘制了一艘潜艇，观察它在水下20M处的受力情况，并同时计算它在水下1KM处的受力。通过对比来展示水深带来的压力对潜艇内部应力的影响。

本例有限元分析关键步骤：

1.建立如何要求的三维模型

2.为模型添加带表水深的相关坐标系

3.设定潜艇的约束方式

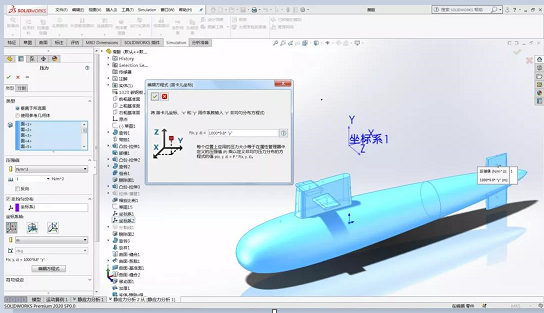

4.设定水压的作用力，注意要考虑水的不均匀压力

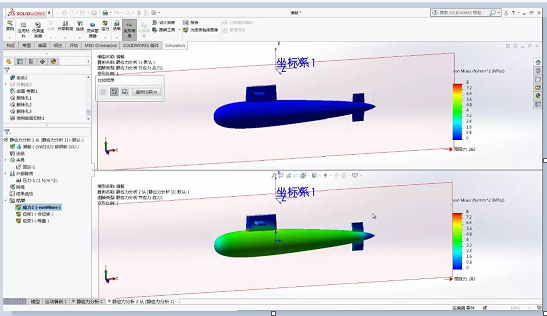

通过分析可以了解到，对于潜艇来说：在水下20M处整体内部应力是比较小的，而水下1KM处明显存在较大的应力，具体数值大家可以动手使用探测工具获得，详细操作过程请查看以下视频（点击链接或者复制链接至网址，即可查看视频）：https://v.qq.com/x/page/e0937lnfzvx.html
