对于外壳模型，对称要求应防止与对称基准面重合的面沿法向移动和相对于其它两个正交方向旋转。对称的基准面应相互正交。

对于钣金，在沿着模型厚度符合模型对称面的表面上应用对称约束。对称面始终垂直于应用对称的壳体曲面。壳体曲面围绕对称面创建镜向。

在夹具 PropertyManager 中使用高级下方的对称夹具将对称约束应用到壳体或壳体边线。壳体边线必须为平面。壳体面必须位于正交的对称面上。

对称要求几何体、约束、载荷及材料属性是对称的。一般而言，建议不要对扭曲算例和频率算例使用对称。

以下范例说明对称约束如何应用到不同的几何体。

使用壳体单元对钣金进行网格化

使用壳体单元对钣金进行网格化

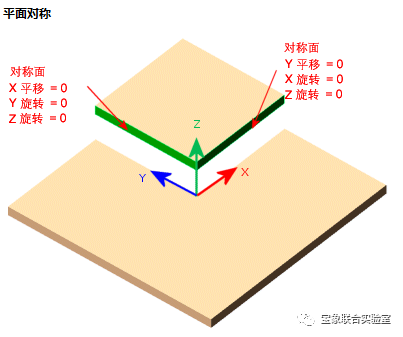

此模型相对于两个基准面对称。可以对模型的四分之一进行分析。 对称约束自动对所选面应用平移和旋转条件。这些面必须互相正交。

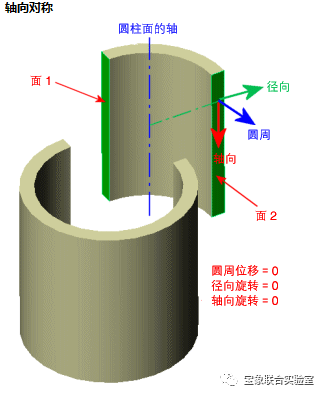

此模型为轴对称。可以对模型的一半或四分之一进行分析。 对称约束自动对所选面应用平移和旋转条件。

曲面

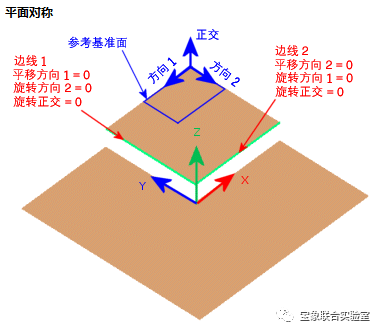

此曲面模型相对于两个基准面对称。可以对模型的四分之一进行分析。将对称约束应用到壳体边线。所选边线必须互相正交。

对称面始终垂直于所选边线所属的平面曲面。壳体曲面围绕对称面创建镜向。

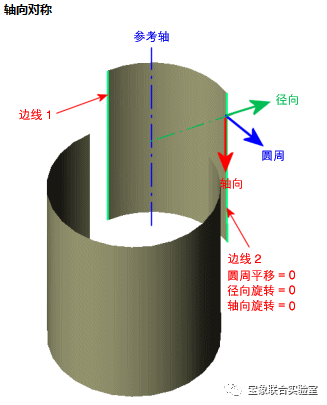

此曲面模型为轴对称。可以对模型的一半或四分之一进行分析。将对称约束应用到壳体边线。
