近年来，国内外利用超声旋转对硬脆材料进行套料加工的技术取得了很大进步，其中套料工具的设计是其中的关键，超声旋转振动要求套料工具的轴向振动要远远大于其径向振动，只有在此情况下，套料工具的加工才能最大限度的利用空穴效应，提高生产效率，而快速有效的通过模拟计算得出套料工具的振动频率成为了其核心。
今天小象分享一个通过solidworks中自带的模拟分析为大家提供一个套料工具的频率分析的案例。一起来掌握知识吧。
正文来了

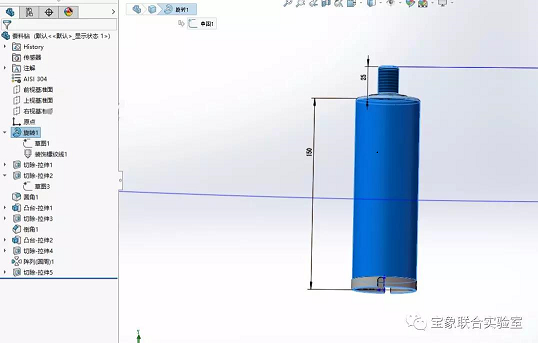

通过solidworks建模功能 ，绘制“套料钻”一个。

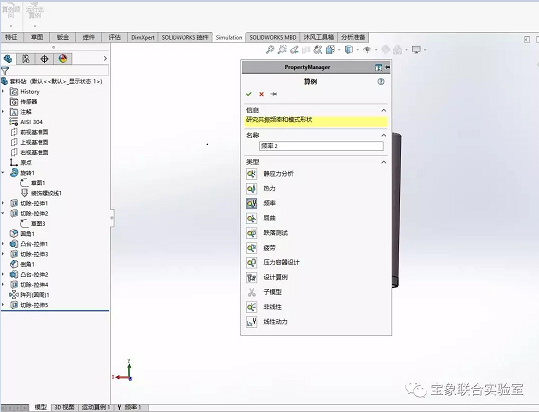

点击“simulation"按钮，在出现的”算例顾问“中选择”新算例“
在出现的算例对话框中选择”频率“选项。

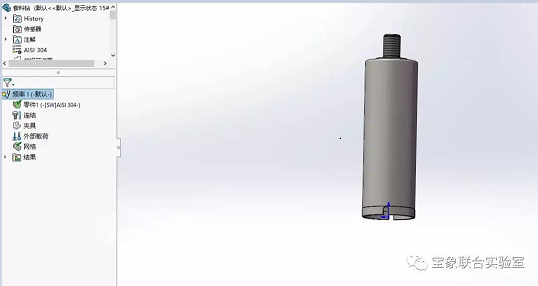

右键点击”频率“，在出现的对话框中，选择”属性“项。

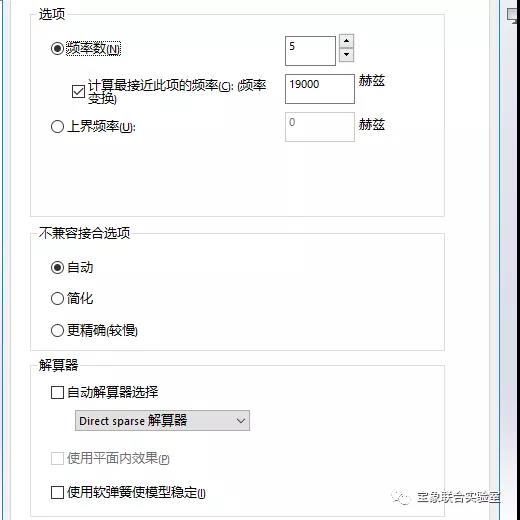

在出现属性对话框中，选择”频率数“为“5”，5表示计算5组频率数值，”计算最接近此项的频率“中输入”19000“，注：19000HZ为接近换能器的工作 频率，计算时可根据选择换能器的频率选项输入此数据。

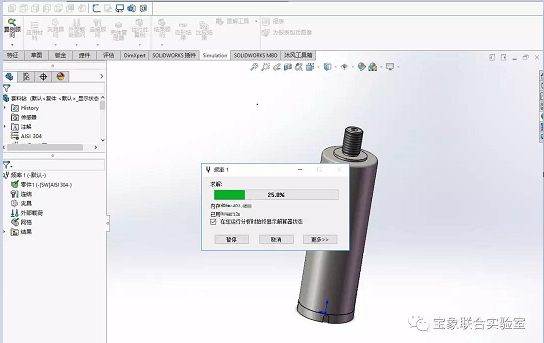

点击”运行此算例“对套料钻进行频率分析。

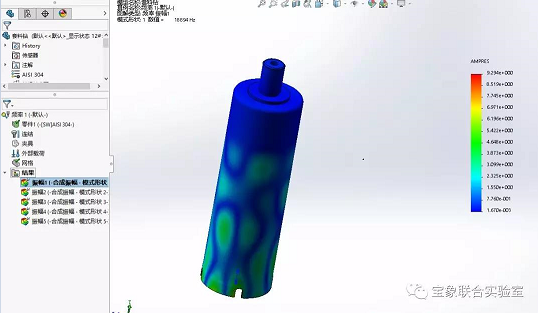

查看结果选项，其中振幅1的频率为18894HZ,在此频率下套料钻的振动是无规则振动，不符合要求。

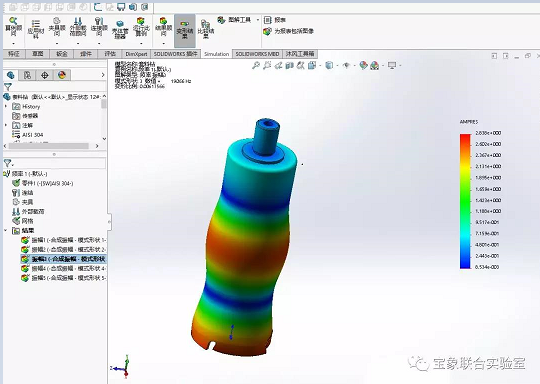

再次查看其余振幅选项，其中，振幅3的振动符合设计要求，其轴向振动最大，径向振动小，其振动频率为19066HZ，与换能器振动频率19000HZ也基本一致。
