使用solidworks Simulation进行静力学分析时，有时会遇到软件提示模型约束不够的提示框，导致分析终止。那出现这个问题的原因是什么呢？如何解决?
今天小象分享一个简单的案例，希望对大家有所帮助。

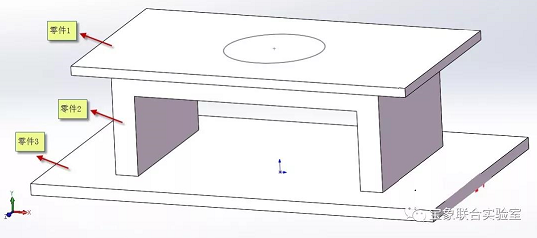

1.下图所示的桌子受压测试，结构如下图所示

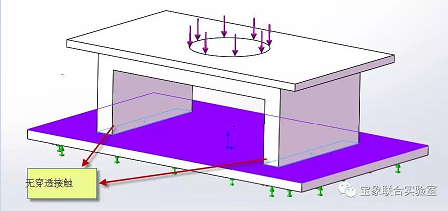

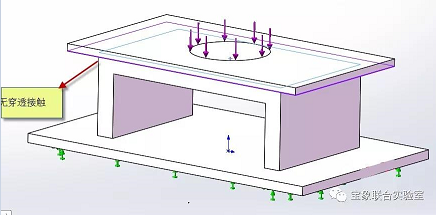

2. 受力条件及方向如下图所示

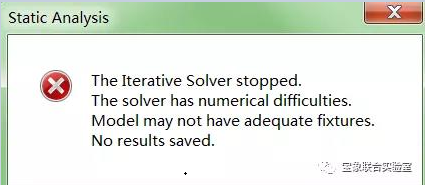

3.运行过程中，软件提示约束不够的错误信息，如下图所示：
4. 出现该错误提示时，我们一般需要尝试根据自由度的概念去检查模型的约束是否足够。但有时会有人问，我在装配中已经是完全定义好了啊？为什么还会出现这个错误提示呢?实际的测试我也是按照这样的方式来做的吗？在这里我们首先要明确的是在simulation中做有限元分析时，他需要通过我们定义一下夹具或接触面组来约束零部件的，而不是SOLIDWORKS装配的装配关系来定义的。所以这个错误提示就是我们的约束不够引起的，我们需要逐个零部件去检查他的自由度。对于实体网格来讲，只需定义3个移动的自由度，面网格及梁网格需要定义3个移动，3个旋转共6个自由度。

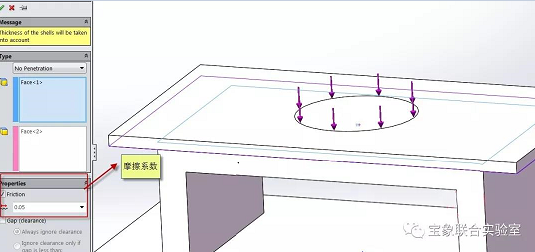

5. 零件3在地面定义了一个固定约束，所以该零部件自由度已经约束好了；零件2呢，可能会经常被大家忽略或者造成困惑，零件2上下面都定义了无穿透的接触，所以在Y方向的移动已经约束了，但在X及Z方向的约束呢？只能靠接触面的摩擦，但软件在计算过程中，如果出现数值的扰动就会造成在X及Z方向力平衡，同时大多数的情况下，我们可以找到一个点或线即使在这两个方向的约束对结果的影响也不大的，故我可以通过增加额外的约束来限制X及Z的自由度。同理可知，零件3在X及Z方向也需要增加约束。
6. 在某些特定方向做约束，一般可以使用夹具里边的高级夹具来实现。如下图

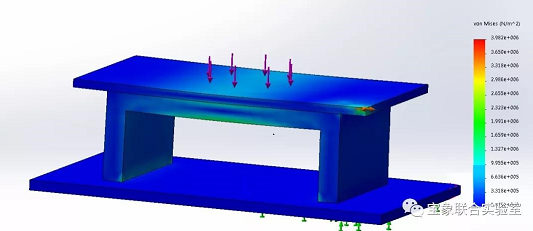

7. 增加了一个高级夹具的约束后，分析可以继续完成了。
文章作者：Ming2013
今天小象分享的文章
你有没有收获呀 有遇到相同问题 回去可以实际操作下噢~
