Today，小象给大家分享下，用Simulation划分网格的方法，快拿出小本本记好！模型经过设置材料，添加约束和载荷等预处理操作之后，接下来开始进行划分网格。基于曲率的网格算法用可变化的单元大小来生成网格，有利于在几何体的细小特征处获得精确的结果。
方法：

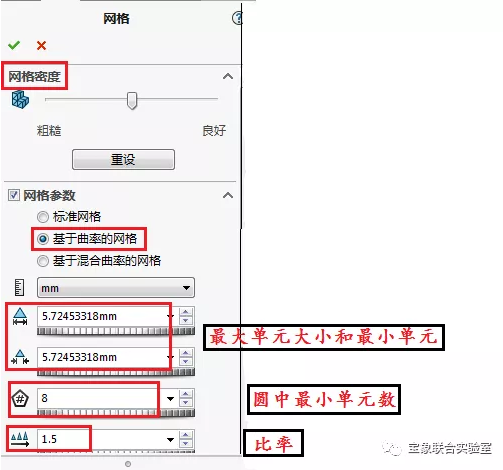

1.在特征树选择网格，鼠标右击选择【生成网格】，展开网格参数并选择【基于曲率的网格】。其他设置全部默认。

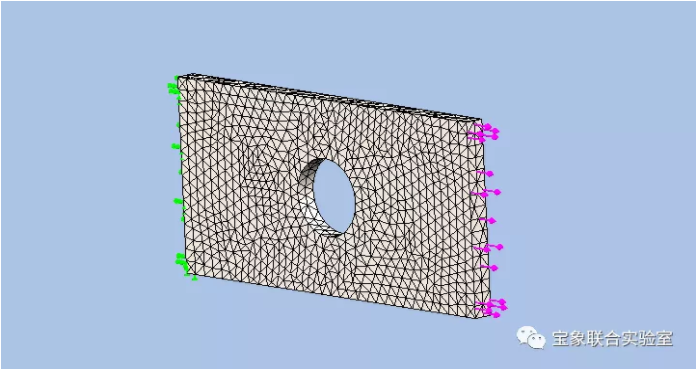

基于曲率的网格算法生成的网格具有可变的单元大小，【最大单元大小】和【最小单元大小】定义了单元的最大值和最小值。一般建议采用默认的中等密度的网格。单元越小，离散误差就越小，但是网格划分和求解的时间越长。比率用来定义网格如何从最小单元过渡到最大单元的。2.点击勾号，我们就可以看见生成的网格了，如下图。
网格质量分为高品质和草稿品质，主要的区别是二者使用的单元阶数不同。网格划分完成之后，在特征树的网格图标上会有一个绿色的小勾号，表明网格划分完毕。3.点击【运行此算例】，我们可以通过解算器窗口监视运算过程。

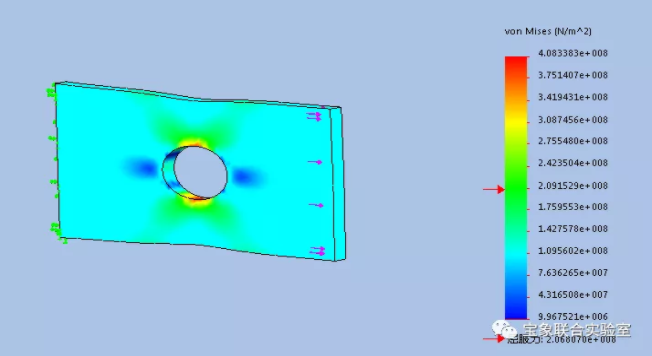

4.完成之后我们就可以看见分析的结果。
